本节：重汽变速箱维修——变速器各分总成装配


⑴输入轴总成的分装


将输入轴花键朝下立放到工作台上；将输入轴齿轮锁环套在输入轴齿轮上，用工具卡住锁环，将锥环压入输入轴齿轮。


将输入轴立放在工作台上，花键朝上。


将输入轴锥轴承加热后装到输入轴上，


注意轴承方向，小端朝上。


将轴用弹性挡圈装入输入轴。


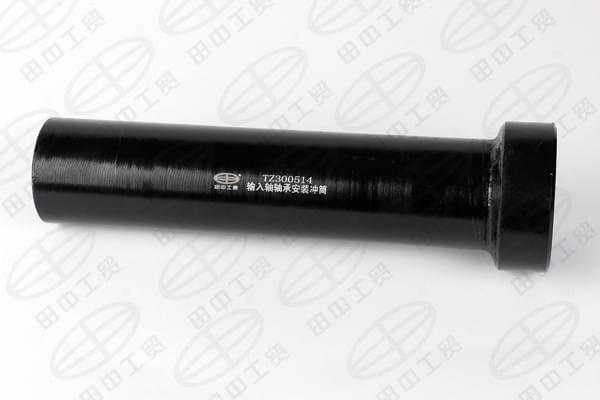

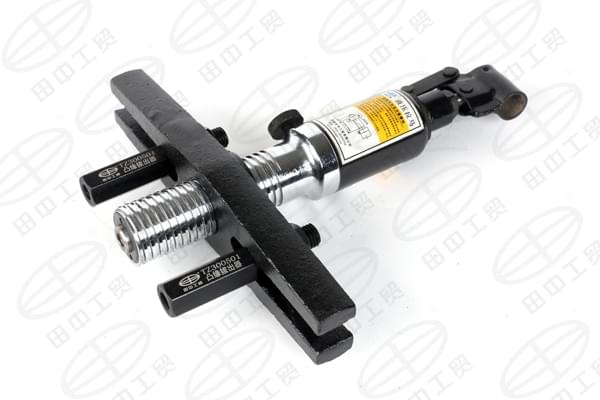

重汽变速箱维修工具

⑵主轴总成分装


将主轴插入主轴夹具中（花键端朝上），将主轴外圆上油孔正对操作者。


在主轴外圆及齿座端面涂机油。


将两个一档齿轮用的滚针轴承套入主轴上。


将一档齿轮花键接合齿向上套在滚针轴承上。


将一二档锥盘套入一档齿轮的接合齿上。


将一二档同步环总成成套装入一档齿轮上。在同步器端面涂较多机油，使油浸入两个同步环的油沟里。


将倒档用滚针轴承座圈压入主轴上，(滚针轴承座圈的油孔与主轴上的油孔错开90)，将倒档齿轮用滚针轴承2件套入座圈上；


将倒档齿轮接合齿朝下套于滚针轴承上，并在倒档齿轮内孔端面涂机油；


将倒档齿轮止推垫压入主轴上，有油槽一侧向下；


将主轴后轴承和轴承密封环压入主轴上， 测量主轴后轴承内圈调整垫的厚度，将适当的调整垫装于主轴上(保证间隙在0.05-0.15)，装主轴后轴承挡圈（图1）；


将主轴翻转180°。


在主轴齿座端面和外圆涂机油，将两个二档齿轮用滚针轴承套在主轴上；


装二档齿轮及锥盘；


装一二档同步环总成和齿套齿座合件（图2），


将三档齿轮用锥盘凸台向上放于同步环总成上，旋转锥盘使同步环上的凸起部分进入锥盘的圆孔内；


将三档滚针轴承座圈压入主轴上，滚针轴承座圈的油孔与主轴上的油孔错开90°，并在二三档齿座内孔端面及座圈外圆上涂机油。将滚针轴承（2件）套入座圈上。


将主轴三档齿轮套在滚针轴承上，使其接合齿进入锥盘内花键内，并在齿轮内孔端面上涂机油；


将三档齿轮止推垫凸台向上压入主轴上；


将四档齿轮滚针轴承座圈压入主轴上，滚针轴承座圈的油孔与主轴上的油孔错开90度并涂机械油，将四档齿轮用滚针轴承（2件）套入轴承座圈上；


将四档齿轮总成套入滚针轴承上，并在齿轮内孔端面上涂机油。


装四档同步环和锥环；


重汽变速箱维修工具

⑵主轴总成分装


安装四五档齿套齿座合件及另侧（五档）同步环；


装锁紧螺母垫圈及锁片套入主轴上，用主轴紧螺母锁紧，并将主轴锁紧螺母锁片弯拆，确认主轴锁紧螺母锁紧良好；


将主轴前轴承加热到100°C后装入主轴中。注意轴承方向，锥轴承小端朝上。在轴承上注机油。


⑶ 副轴总成分装


1、将副轴有齿端朝下立放在夹具定位孔内。


2、热装副轴三挡齿轮


3、热装副轴四挡齿轮


4、热装副轴传动齿轮


5、将副轴前轴承加热数秒后内圈小端朝上，装入轴中。


注意：在压入中间轴前,需在中间轴的外圆涂上乐泰648胶。

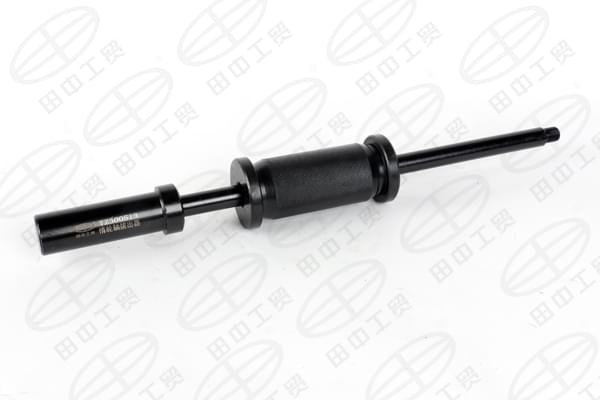

重汽变速箱维修工具
