重汽新型变速箱维修工具手册—中国重汽手自一体AMT电气集成零件装配

文章出处:重汽新型变速箱维修工具网责任编辑:田中工贸推广01作者:重汽新型变速箱维修工具人气:-发表时间:2015-03-02 09:00:00【

  重汽新型变速箱维修工具手册—中国重汽手自一体AMT电气集成零件装配:装配说明、装配要点。




  装配说明






重汽新型变速箱维修工具

图5-1线束集成后,变速箱总成图片


  1、气管、电线束的装配


  见图5-1,对气管、(电)线束,因为均是防错设计,此两类零件不会装错(装错的话,零件装不上)。

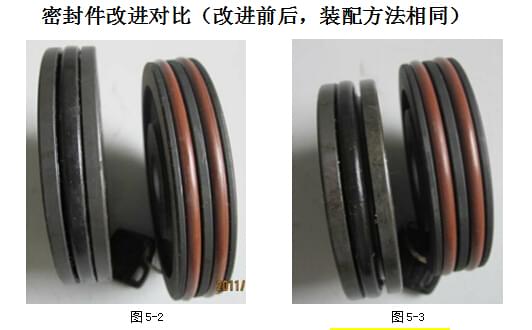

  2、密封件改进对比(改进前后,装配方法相同)



重汽新型变速箱维修工具




  范围挡活塞、插分挡活塞由单O型圈密封改为双O型圈密封,活塞由单槽变为双槽。


  范围挡活塞及O型圈改进前后对比,见图5-2,图片中,左侧单O型圈的活塞为改进前状态;插分挡活塞及O型圈改进前后对比,见图5-3,图片中左侧装配单O型圈的活塞为改进前状态;注:改进前的O型圈匹配改进前的活塞,改进后的O型圈匹配改进后的活塞,不能混用。




  变速器制动活塞及O型圈

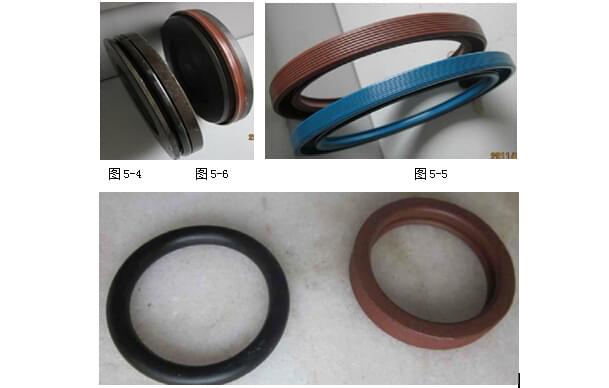

  见图5-4,图片中左侧活塞为改进前状态,注意装配方向,改进前后零件不能混用。


  输出轴由单油封密封改为双油封密封


  见图5-5,图片中为改进后的双油封(同时对输出轴后端盖改进)。


  插分档拨叉轴、范围挡拨叉轴与变速器后壳密封用O型圈改进


  见图5-6,图片中左侧O型圈为改进前状态,注:改进后的密封圈需匹配改进后的变速器后壳,改进前后零件不能混用。



重汽新型变速箱维修工具




  4、其他装配要点



  辅助用气模块装配方向及辅助用气模块支架装配位置

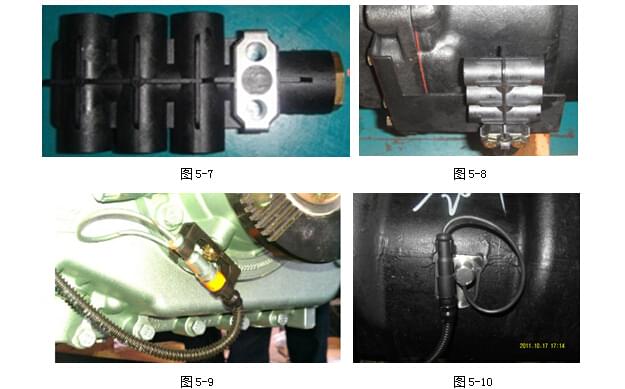

  图5-7所示的辅助用气模块的平面,与辅助用气模块支架平面贴合;辅助用气模块支架在变速箱上的装配位置见图5-8。


  增加传感器固定卡子后,输出轴、输入轴速度传感器的装配图片


  使用传感器固定夹子固定输出轴速度传感器,见图5-9,使用传感器固定夹子固定输入轴速度传感器,见图5-10,保证传感器接头朝下。



重汽新型变速箱维修工具

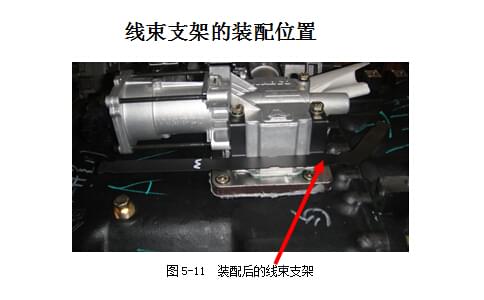

  线束支架的装配位置


  见图5-11,使用固定X-Y执行机构的两个螺栓,把线束支架固定在X-Y执行机构上。



重汽新型变速箱维修工具



重汽新型变速箱维修工具

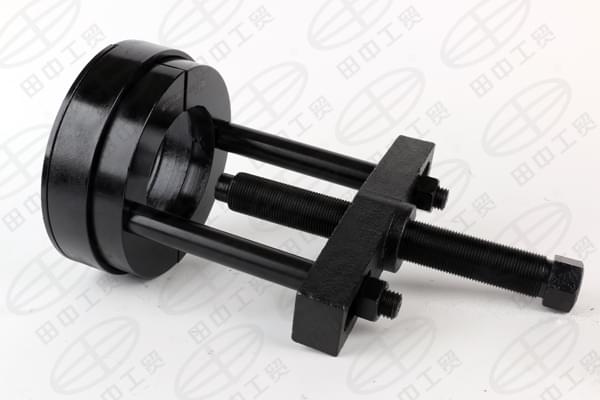

重汽新型变速箱维修工具—输出轴后轴承拔出器



重汽新型变速箱维修工具

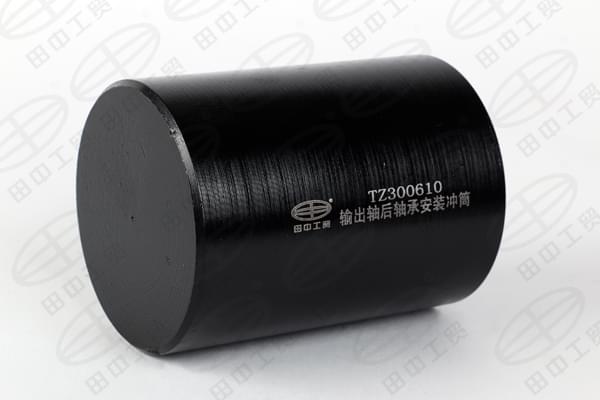

重汽新型变速箱维修工具—输出轴后轴承安装冲筒

重汽新型变速箱维修工具



  如果您对田中工贸感兴趣,请点击联系我们官网http://www.sdtzgm.cn 右侧的在线客服,或致电:400-860-2004,田中工贸——重汽新型变速箱维修工具,给您免费技术指导。
