怎么拆卸国六箱式后处理总成

文章出处:网责任编辑:作者:人气:-发表时间:2021-08-21 15:17:00【

  知道怎么拆卸国六箱式后处理DPF,很多维修师傅反馈要出一个怎么拆装国六箱式后处理总成,今天小编带着流程来给大家先说说怎么拆卸国六箱式后处理总成?

  1.用14mm套筒拆卸发动机排气端与后处理进气端V型卡箍螺栓,松开发动机排气端气管;

  2.用10mm套筒拆卸后处理大包上盖板6颗螺栓,取下两个后处理大包上盖板;

  3.使用10mm套筒拆卸4颗后处理箱盖板螺栓,取下后处理箱盖板;

  4.拆下尿素喷嘴水循环线束,拆下尿素喷嘴线束;

  5.拆下各传感器接头,松开紧固扎带,用12mm套筒拆下固定卡箍,拆下后处理大包2号转接头,取下线束;

  6.用24#扳手拆下PM传感器,用22#扳手拆下后氮氧传感器;

  7.用8mm套筒拆下后氮氧传感器控制器;用8mm套筒拆卸PM传感器控制器;

  8.拆下1号传感器控制器接头,拆下传感器接头,拆下后处理大包1号转接头;

  9.拆下压差传感器,用16#扳手拆下压差传感器两端探头,用10mm套筒拆下压差传感器,用22#扳手拆下前氮氧传感器;

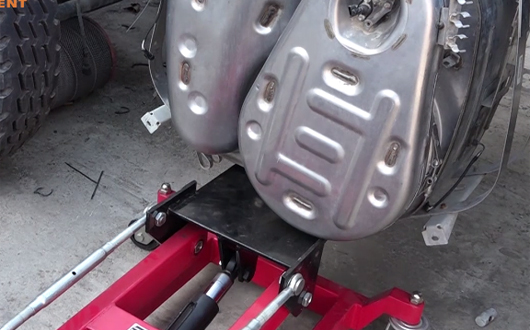

  10.用8mm套筒拆下前氮氧传感器控制器,取下1号控制线束,旋松两个内六角圆柱头螺栓及固定拉带,举升拖车至合适高度,将拖车托板放入固定拉带与后处理中间,随后松开拉带缓降拖车高度,将拖车后撤,箱式国六后处理安装完毕。
