本节，重汽变速箱维修变速器各分总成装配：操纵机构总成分装、小盖总成分装


  ⑷ 操纵机构总成分装


1.一倒档拨叉轴总成分装：


①　将倒档导块到一倒档拨叉轴上，并用2个拨叉紧固螺钉对准叉轴上的销孔拧入，先将远离安装拨叉的螺钉拧紧，在将另一个拧紧；将拨叉装到一倒档拨叉轴上，并用2个拨叉紧固螺钉对准叉轴销孔拧入，先将离导块近的螺钉拧紧，然后将另一个拧紧。


2.二、三档拨叉轴总成分装：


将二三档变速叉装到二、三档变速叉轴上，并用2个拨叉紧固螺钉对准叉轴上的销孔拧入，先将远离互锁槽的螺钉拧紧，然后将另一个螺钉拧紧。


3.四、五档拨叉轴总成分装：


① 将四、五档导块装到四、五档拨叉轴上，并用2个拨叉紧固螺钉对准叉轴上的销孔拧入，先将靠拨叉的螺钉拧紧，然后把另一个再拧紧。


② 将四、五档拨叉装到四、五档拨叉轴上，并用2个拨叉紧固螺钉对准叉轴上的销孔拧入，先将远离导块的螺钉拧紧，再将另一个拧紧。

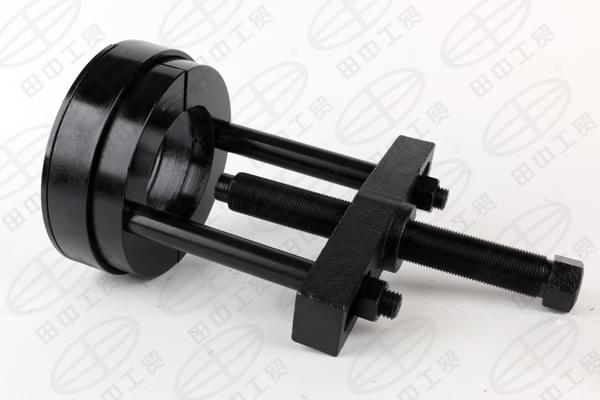

重汽变速箱维修工具

  ⑸小盖总成分装


分装小盖壳体：将复合衬套装入小盖壳体内；装自锁销轴衬套、换档轴套衬套及换挡轴套油封装入小盖壳体内；


分装换档轴套带摇臂总成：在换档轴套总成内装换档轴油封，油封端面距换档轴套端面为15.5±0.5mm；在换档轴套带摇臂总成上装防尘橡胶套将换档轴套带摇臂总成装入顶盖孔中；对准顶盖上的销孔与换档轴套上的环形槽，将圆柱销打入孔中；

重汽变速箱维修工具
