本节：重汽变速箱维修行星架总成分装

⑹行星架总成分装

1、将行星架前体放到工作台上，安装行星架导油接头用孔用弹性挡圈卡住；

2、组装5个行星轮（见右图）并套入星轮轴上；

3、将行星轮从行星架总成的侧面槽中并装入5根行星轮轴上，对准行星架的销孔然后将弹性圆柱销打入销孔中；

4、将行星架前推力轴承和轴向挡圈安装在行星架总成上；

5、将齿圈支座装入内齿圈里，并安装钢丝档圈固定；

6、将行星机构穿过齿圈组件，并安装到位，保证内齿圈与行星机构啮合转动灵活；

7、安装低档锥毂总成和后副箱同步环总成及后副箱齿座齿座合件，高挡锥毂；

8、安装行星架隔套、轴向挡圈和行星架推力轴承至到位；

9、将后副箱高档锥盘装到行星架上；

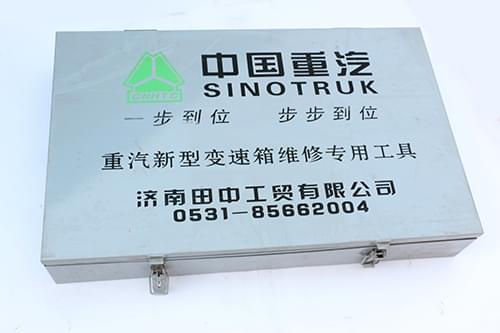

重汽变速箱维修工具

10、安装分段式副箱叉轴和分段式副箱拨叉；

11、安装后壳体；

12、将输出轴球轴承带槽的一端朝上装到后副箱壳体上；

13、将输出轴轴承盖总成（内装油封）紧固在后副箱壳体上；注意不要损伤油封

14、安装里程表蜗杆和输出法兰；

15、将弹性圆柱销、压板、螺栓和锁片锁紧到输出轴上。

16、翻转后副箱总成，将9个传扭套装入，然后用套有平垫片的六角头螺栓将其紧固。
