ZF16档变速器主箱拆卸需完成工作：

  1.拆卸惰轮轴；

  2.拆卸螺塞；

  3.取出倒挡惰轮；

  4.拆卸互锁销定位工具；

  5.取下互锁销及压簧；

  6.拆卸中间轴轴承外圈，主轴轴承外圈；

  7.拆卸半挡（GV）换挡环杆密封；

  8.取下倒挡换挡滑杆，拨叉及滑块；

  9.取下一二挡换挡滑杆，拨叉及滑块；

  10.取下三四挡换挡滑杆，拨叉及滑块；

  11.取下半挡换挡滑杆，拨叉及滑块；

  12.取下吊装工具；

  13.取下中间轴；

  14.取下输入轴；

  15.拆卸中间轴输出端轴承；

  16.取下卡簧；

  17.拆卸中间轴输入端轴承。

  使用工具：铁锤，铁棍，吊装工具，铁棒，橡皮锤，冲子，轴承拔出器，合适的工具，卡簧钳

  操作步骤：

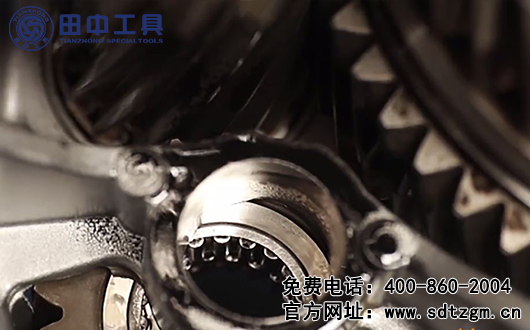

  1.使用铁锤和铁棍拆卸惰轮轴；

  2.拆卸螺塞；

  3.安装互锁销定位工具；

  4.向外移动倒挡惰轮齿轮，确保与主轴齿轮中间轴齿轮分开；

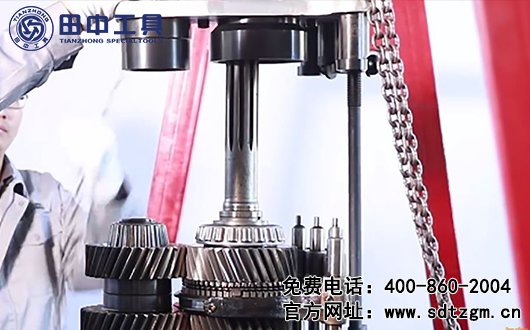

  5.使用吊装工具定位轴和换挡滑杆，并小心降下；

  6.拧紧吊装工具旋钮，固定工装；

  7.提起吊装工具上侧旋钮，旋转黑色手柄，确保吊装工具勾住一挡齿轮；

  8.使用吊装工具吊起轴系，放到主副轴安装工装上；

  9.取出倒挡惰轮；

  10.拆卸互锁销定位工具；

  11.取下互锁销及压簧；注意：压簧安装在互锁销的压簧孔中。

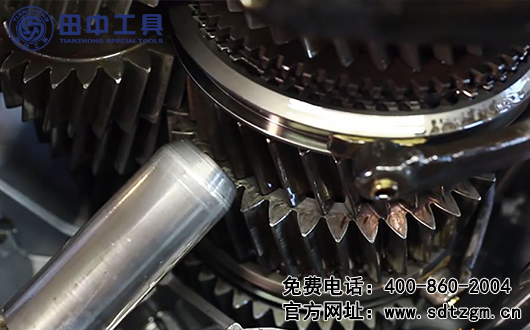

  12.使用铁锤和铁棒拆卸中间轴轴承外圈，主轴轴承外圈；

  13.使用橡皮锤和冲子拆卸半挡（GV）换挡环杆密封；

  14.松开吊装工具旋钮，并将套管向上推，取下倒挡换挡滑杆，拨叉及滑块；

  15.取下一二挡换挡滑杆，拨叉及滑块；

  16.取下三四挡换挡滑杆，拨叉及滑块；

  17.取下半挡换挡滑杆，拨叉及滑块；

  18.取下吊装工具；

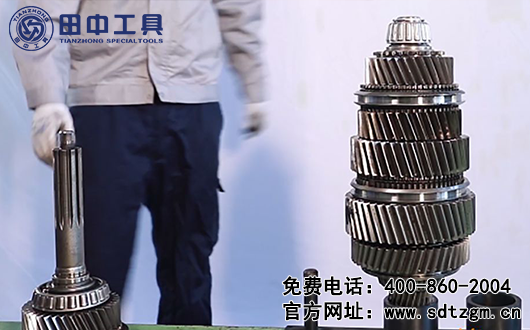

  19.从主副轴安装工装上取下中间轴；

  20.从主轴上取下输入轴；

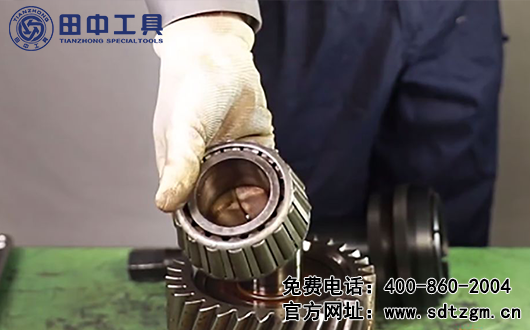

  21.使用轴承拔出器和合适的工具拆卸中间轴输出端轴承；

  22.将中间轴翻转180°，放置在工作台上；

  23.使用卡簧钳取下卡簧；

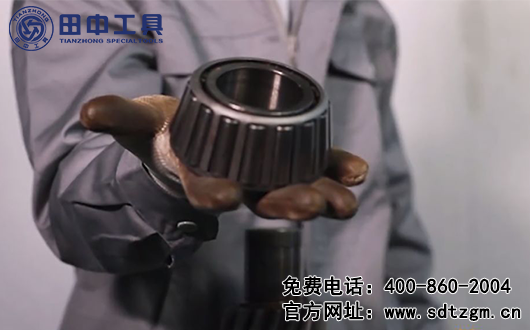

  24.使用轴承拔出器和合适的工具拆卸中间轴输入端轴承。
