ZF16档变速器后箱拆卸需完成十三项工作：

  1.拉出输出轴轴承；

  2.拆卸高低档拨叉支撑螺栓；

  3.拆卸六角螺栓；

  4.取下后箱壳体；

  5.取下垫片；

  6.取出GP拨叉；

  7.吊出行星架；

  8.取出高低挡（GP）拨叉轴和油管；

  9.取出压圈；

  10.拆卸半挡气缸；

  11.取出弹簧垫圈；

  12.拆卸自锁螺母；

  13.取出活塞。

  使用工具：配合垫块，轴承拉拔器，撬棒，17号套筒，扳手，副箱吊盘工装，夹钳，垫布，扭力扳手，吸棒

  操作步骤：

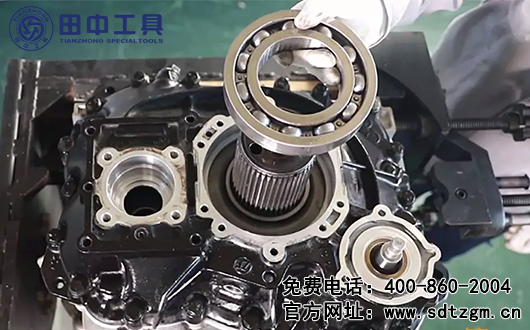

  1.安装配合垫块和轴承拉拔器，把输出轴轴承从变速箱壳体中拉出；注意：必要时可使用撬棒进行辅助。

  2.拆卸2颗高低档拨叉支撑螺栓；

  3.使用17号套筒及扳手拆卸21颗六角螺栓；

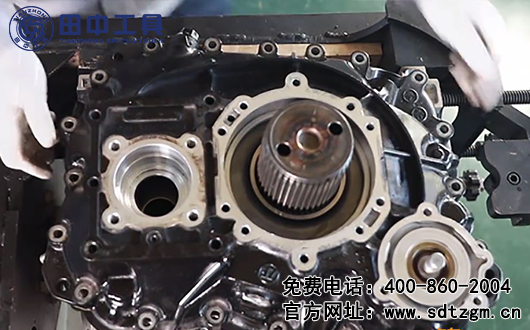

  4.取下后箱壳体；注意：后箱壳体需水平取出，否则容易卡滞。

  5.取下垫片；

  6.从行星架上取出GP拨叉；

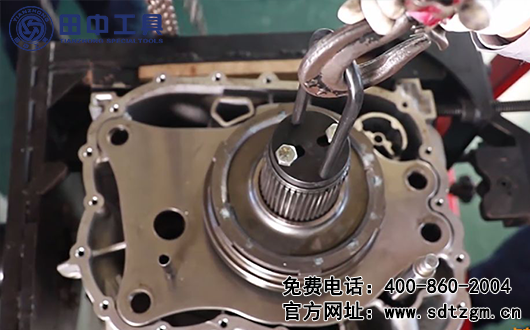

  7.安装副箱吊盘工装，使用吊装工具吊出行星架；

  8.取出高低挡（GP）拨叉轴和油管；

  9.取出压圈；

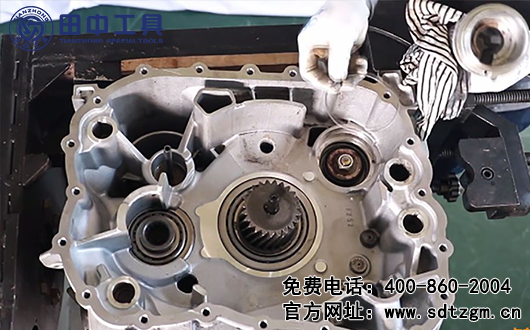

  10.拆卸半挡气缸，若用手无法取出，可使用夹钳和垫布辅助拆卸；

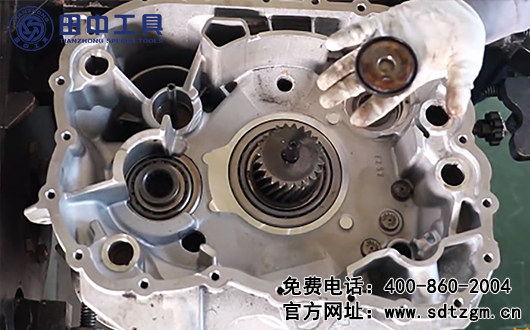

  11.取出弹簧垫圈；

  12.使用扭力扳手拆卸自锁螺母；

  13.使用吸棒取出活塞。
