ZF12档变速箱副箱拆卸

文章出处：田中卡车工具网责任编辑：客服04作者：客服04人气：-发表时间：2020-11-26 16:37:00【大中小】

1.拆卸输出轴轴承；

2.拆卸后箱壳体；

3.拆卸行星架。

使用工具：输出轴轴承拔出工具、扳手

拆卸的部件：

1）输出轴轴承；

2）后箱壳体；

3）行星架、同步器、GP拨叉、主轴太阳轮过度件

操作步骤：

1）安装拉玛工具；

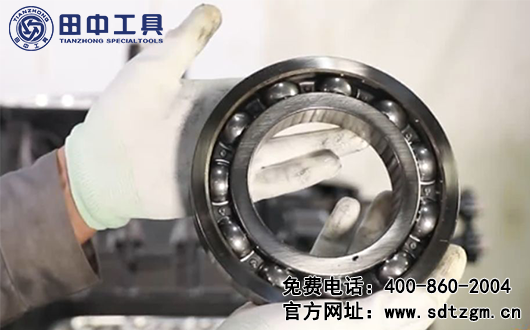

2）使用拉玛工具取出输出轴轴承；

3）拆下变速器后箱壳体上的25颗六角螺栓；

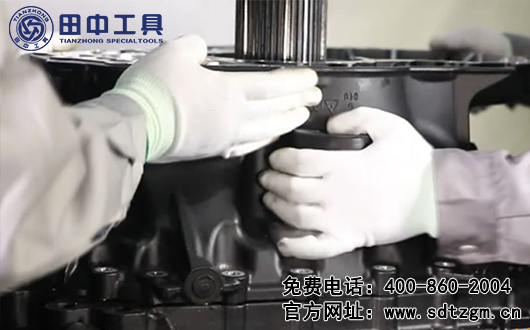

4）抬出后箱壳体；

5）取下垫圈；

6）用两个螺栓将副箱吊盘工装固定在行星齿轮架上；

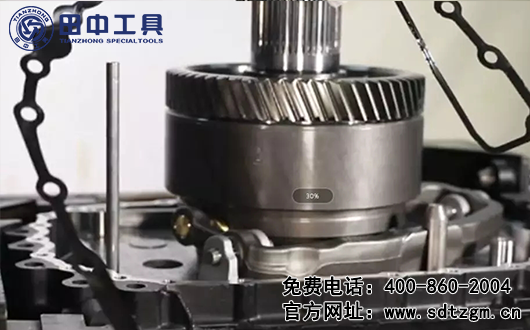

7）使用龙门架取出行星架；

8）取出2根GP拨叉锁定销；

9）把GP拨叉向前推动，取出同步器及GP拨叉；

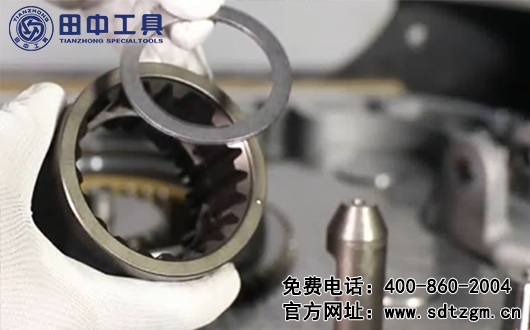

10）取出主轴太阳轮过度件及调整垫片。

如果您对ZF变速器维修工具想有更多的了解，可以随时和我们联系。请联系官网右侧的在线客服，或致电400-860-2004。

——责任编辑田中工具客服04
