ZF16档变速器外围件拆卸需完成二十三项工作：

  1.拆卸2根高低挡（GP）气管；

  2.拆卸半挡（GV）气管，8颗六角螺栓；

  3.取下换挡操纵机构连同密封垫；

  4.拆卸高低挡（GP）开关，取出销钉；

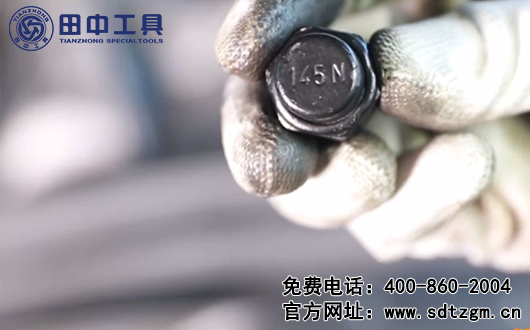

  5.拆卸锁销限位器；

  6.拆卸透气帽；

  7.拆卸加油口螺塞；

  8.拆卸2颗固定螺栓；

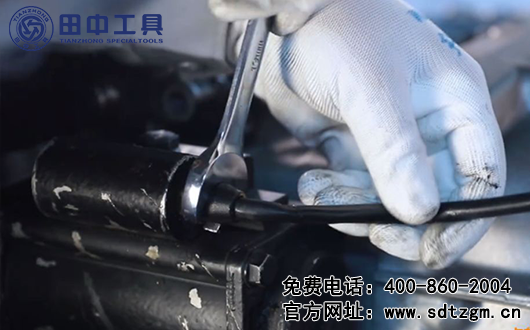

  9.取下半挡（GV）换挡阀；

  10.拆卸车速传感器；

  11.拆卸3颗固定螺栓；

  12.取下高低挡气缸及垫片；

  13.拆下活塞上的自锁螺母，活塞；

  14.拆卸2颗六角螺栓；

  15.取下垫片，取出O型圈；

  16.拔出输出法兰；

  17.拆卸后轴承盖10颗紧固螺栓；

  18.取下后轴承盖；

  19.取下垫片；

  20.从后轴承盖中取出输出轴密封圈；

  21.拆卸4颗六角螺栓；

  22.取下取力器盖和垫片。

  使用工具：扭力扳手，27号的套筒，撬棒，通用二爪拉拨器，冲筒，铁锤，冲子

  操作步骤：

  1.拆卸2根高低挡（GP）气管；注意：取下气管时，可按住连接端，轻轻拔出气管。

  2.拆卸半挡（GV）气管，松开8颗六角螺栓；

  3.将换挡操纵机构连同密封垫一起取下；

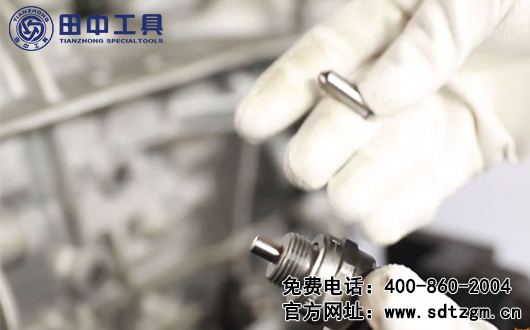

  4.使用扭力扳手及27号的套筒拆卸高低挡（GP）开关，取出销钉；

  5.拆卸锁销限位器；

  6.拆卸透气帽；

  7.拆卸加油口螺塞；

  8.拆卸2颗固定螺栓；

  9.取下半挡（GV）换挡阀；

  10.拆卸车速传感器；

  11.拆卸3颗固定螺栓；

  12.取下高低挡气缸及垫片；

  13.拆下活塞上的自锁螺母，取下活塞；

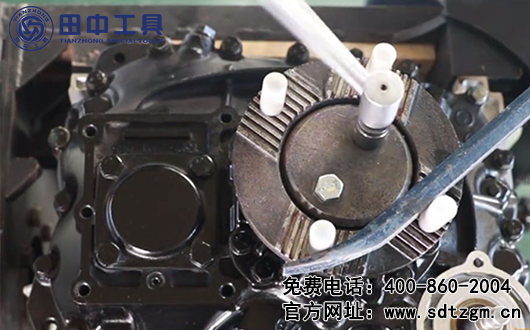

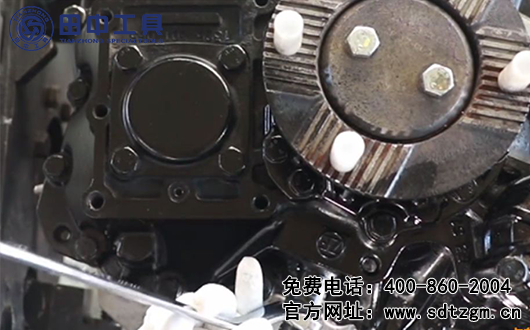

  14.使用扭力扳手拆卸2颗六角螺栓，必要时可使用撬棒来固定输出法兰；

  15.取下垫片，取出O型圈；

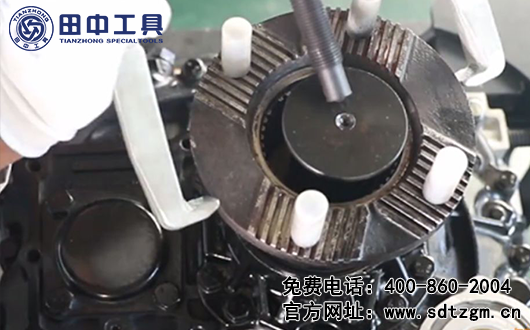

  16.使用通用二爪拉拨器、冲筒拔出输出法兰；

  17.拆卸后轴承盖10颗紧固螺栓；

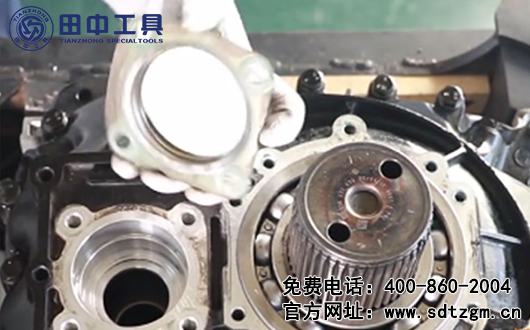

  18.取下后轴承盖；注意：必要时可使用撬棒辅助取下后轴承盖。

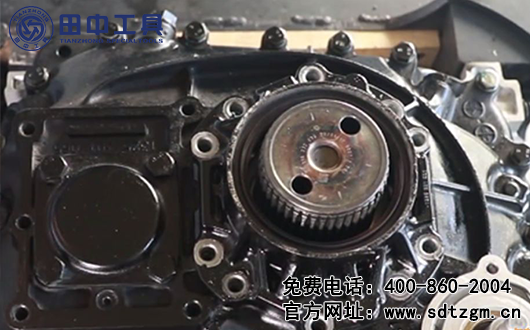

  19.取下垫片；

  20.使用铁锤和冲子将输出轴密封圈从后轴承盖中取出；

  21.拆卸4颗六角螺栓；

  22.取下取力器盖和垫片。
