ZF12档变速箱拆卸前准备

文章出处:田中卡车工具网责任编辑:客服04作者:客服04人气:-发表时间:2020-11-24 16:44:00【

  ZF12档变速箱拆卸前准备需完成工作:

  1. 吊装变速箱至翻转架;

  2. conact透气;

  3. 变速箱放油;

  4. 缓速器放油;

  5. 更换滤清器;

  6. 更换放油堵头密封环

  使用工具:龙门架、翻转架、扭力扳手、5mm内六角扳手【磁性】、通用扳手

  需更换配件:

  ①更换放油堵头上的密封环

  ②变速器滤清器

  ③缓速器放油堵头上的密封环

  需注意的扭矩数据:放油堵头,拧紧力矩=60N·m(公制);缓速器放油堵头拧紧力矩=60N·m(公制)

  操作步骤:

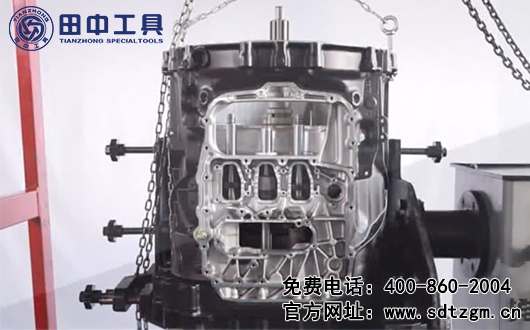

  1)使用龙门架将变速箱吊起,安装到翻转架上并固定;

ZF12档变速箱拆卸

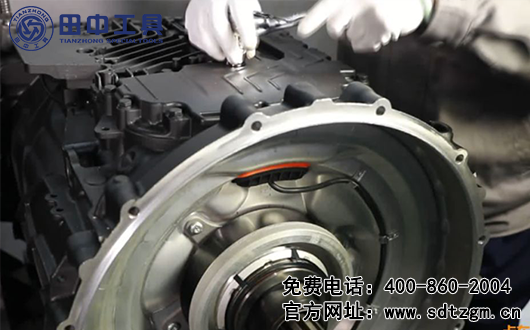

  2)先使用扭力扳手,拆卸透气螺栓的堵头,在使用5mm内六角扳手松开一颗透气螺栓对conact透气;注意:拆卸时使用磁性内六角扳手。

  3)透气螺栓在拆卸,变速器控制装置后方可取下;

ZF12档变速箱拆卸

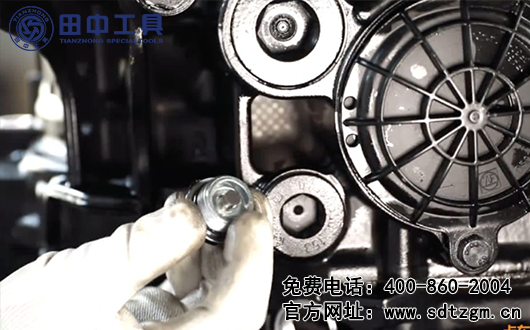

  4)拆卸变速箱下部的放油堵头放油;

  5)放完油后,更换放油堵头上的密封环,将放油堵头安装到变速器上;

  6)使用扭力扳手拧紧放油堵头,拧紧力矩=60N·m(公制);

ZF12档变速箱拆卸

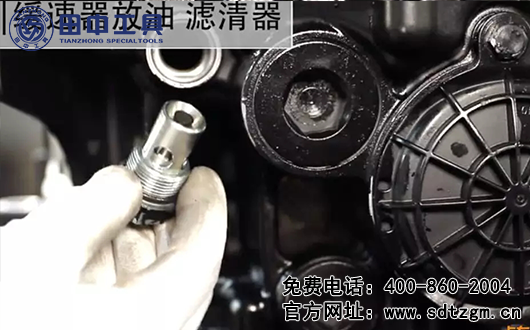

  7)拆卸缓速器放油堵放油;

  8)使用扭力扳手取下2颗紧固螺栓;

ZF12档变速箱拆卸

  9)取下变速器滤清器;

  10)安装滤清,拧紧2颗紧固螺栓;

  11)放完油后,更换放油堵头上的密封环;

  12)安装缓速器放油堵头;

  13)使用拧力扳手拧紧,拧紧力矩=60N·m(公制)。

  如果您对ZF变速箱维修工具想有更多的了解,可以随时和我们联系。请联系官网右侧的在线客服,或致电400-860-2004。
