重汽新型变速箱维修工具手册—中国重汽手自一体AMT安装与拆卸：变速器上X-Y机构的拆装以及注意事项。

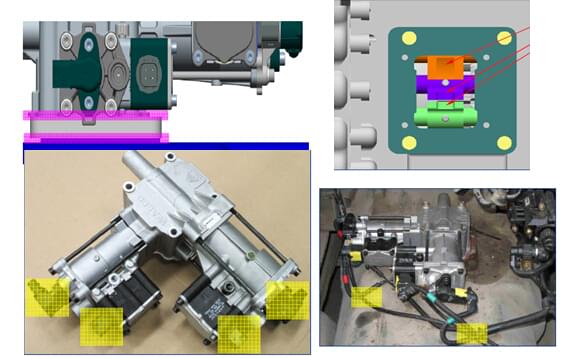

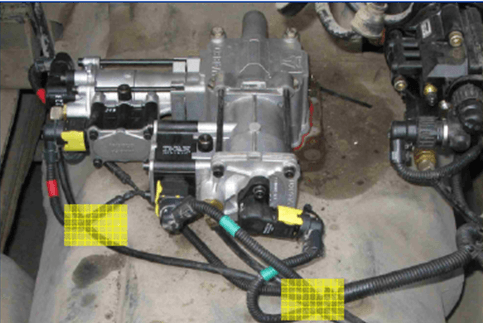

  1、把X-Y机构上的线束和气管路接头拆下；参见下图。

  2、检查转接板表面原先纸垫是否损坏，若损坏，则铲平装配面，然后换新的纸垫（注：装转接板之前，先装定位导套，注意转接板的方向，端平并装上转接板，使转接板与纸垫贴合。固定转接板，拧紧力矩：41～51N.m）。

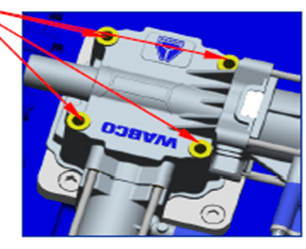

  3、将预涂胶螺栓带弹簧垫圈、平垫圈固定X-Y执行机构，螺栓拧紧力矩为21～25N.m。参见下图。

  4、接上接插件和气管路。


  警告：在以上安装步骤中，变速器内不能掉进任何零件！


  注意事项：


  ●X-Y机构运货来的初始状态：X方向是在1/2挡处，Y方向在空档处。


  ●要求新的X-Y机构和原转接板装配面表面平整，无损伤。


  ●在X-Y机构与转接板之间、转接板与变速器之间用纸垫密封。否则可能导致漏油。


  ●确保变速器内三个拨叉轴的位置都在空挡处；否则可能会使X-Y机构无法安装到变速器上去。


  ●装配面无灰尘、金属片等杂物，否则可能导致设备失效、寿命缩短等。


  ●X方向和Y方向的接插件不得装错。


  ●接插件要求换装过程中无损坏，不能踩压和承受压力，否则可能导致设备损坏、线束连接失效、信号错误。


  ●正确固定线束：要求在距离接插件150mm处固定线束。
