中国重汽MCY13曼系列车桥，按制动器分类可分为盘式及鼓式，按悬架形式可分为板簧悬架和空气悬架，田中工贸与重汽合作开发的重汽维修专用工具——MCY13曼桥工具，操作简便、存放有序，是曼桥维修不可缺少的专用工具。

重汽维修专用工具——MCY13曼桥工具使用说明（三）：

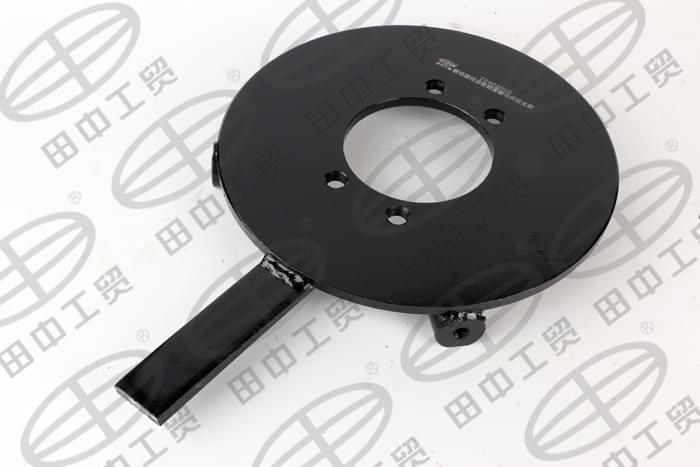

16.被动圆柱齿轮锁紧螺母拆装支架(TZ402005)

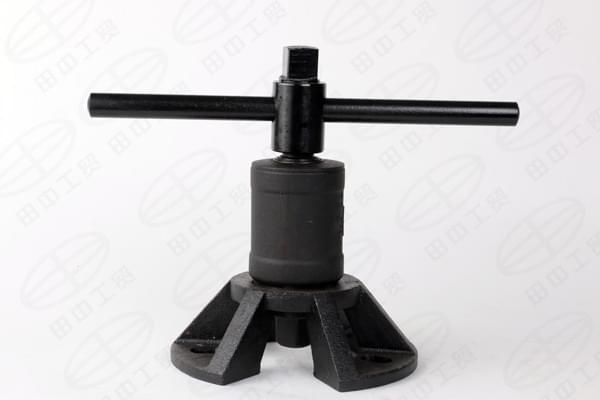

图1被动圆柱齿轮锁紧螺母拆装支架  图2 省力装置   图3 拆卸被动圆柱齿轮琐紧螺母


在拆卸被动圆柱齿轮琐紧螺母时，需要配合凸缘螺母套头和省力装置。首先将被动圆柱齿轮锁紧螺母拆装支架（图1）平放齿轮上并锁紧并用螺栓锁紧，依次放入凸缘螺母套头

（S=65.5）、省力装置（图2）。顺时针（逆时针）转动滑杆即可将螺母拆卸（安装）。


17.中后桥主动齿轮轴下轴承外圈拔出器（TZ402018）



图1 中后桥主动齿轮轴下轴承外圈拔出器     图2 拆卸中后桥主动齿轮轴下轴承外圈


中后桥主动齿轮轴下轴承外圈拔出器（如图1）。拔头卡在轴承外圈内孔里，拧上拔杆，顺着拔杆将支撑架安装到位。配用短顶丝装置，即可将轴承外圈拆卸下来。


18.中后桥主动齿轮轴下轴承拔出器（TZ402016）

图1 中后桥主动齿轮轴下轴承拔出器         图2 拆卸中后桥主动齿轮轴下轴承

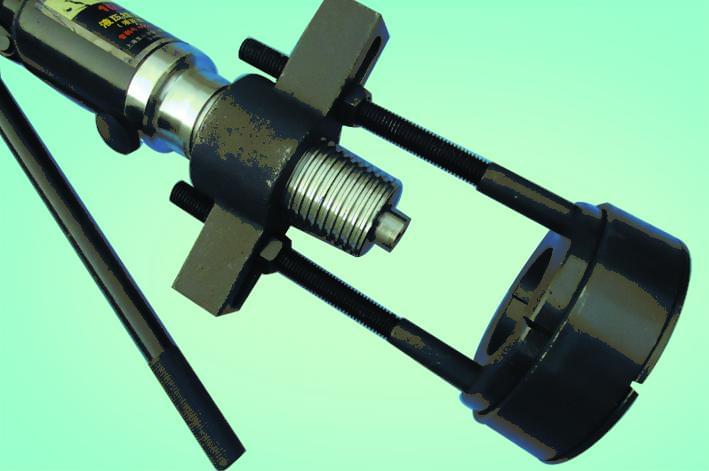

中后桥主动齿轮下轴承承拔出器（图1）。拔头卡在轴承上，将拔套套在拔头上，拧入抜杆及螺母，配合10T拉马拉板装置（如图2）。即可顺利将轴承拔出。

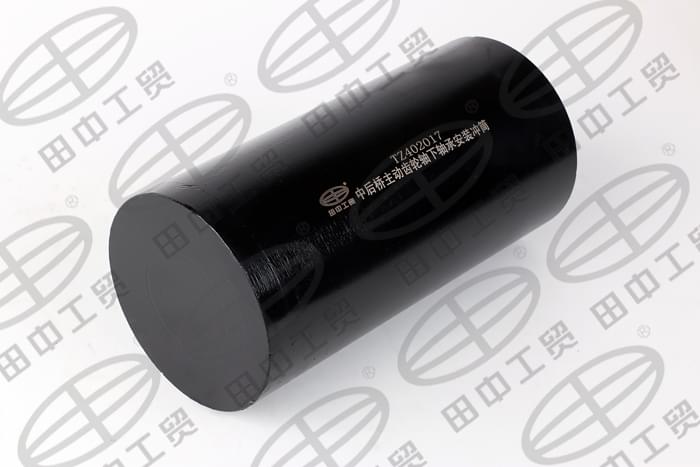

19.中后桥主动齿轮轴下轴承安装冲筒（TZ402017）



图1中后桥主动齿轮下轴承安装冲筒         图2安装中后桥主动齿轮下轴承


中后桥主动齿轮下轴承安装冲筒（如图1），在安装时，为确保轴承均匀地安装到位，用专用工具向内冲打轴承，直到轴承安装到位为止（如图2）。

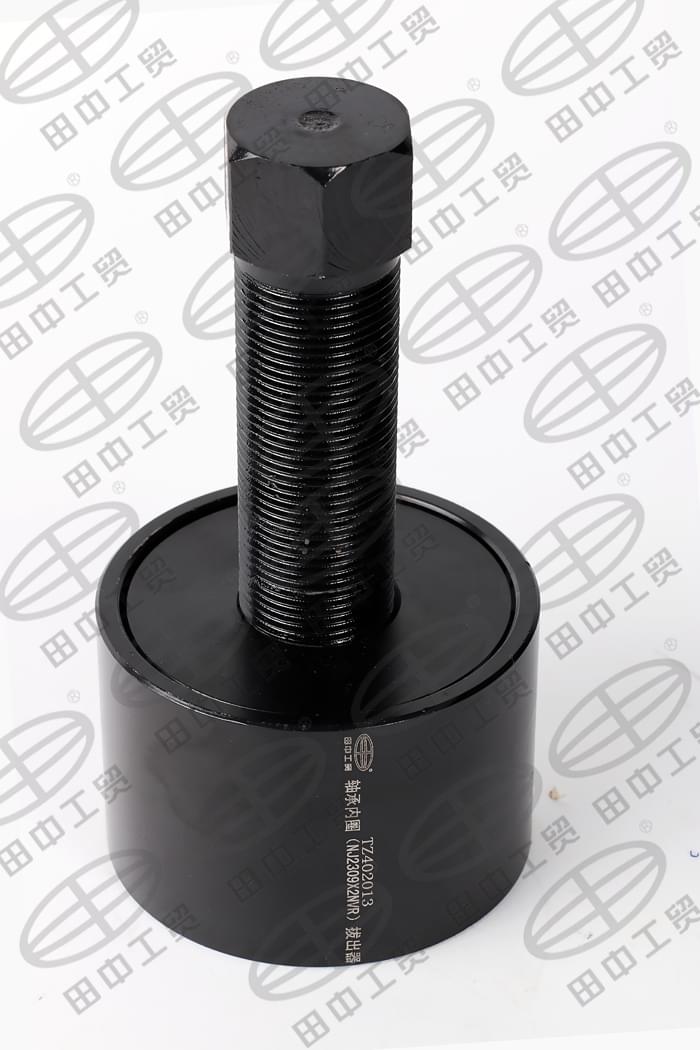

20.轴承内圈(NJ2309X2NVR)拔出器（TZ402013）



图1 中后桥轴承内圈(NJ2309X2NVR)拔出器       图2 拆卸NJ2309X2NVR轴承内圈

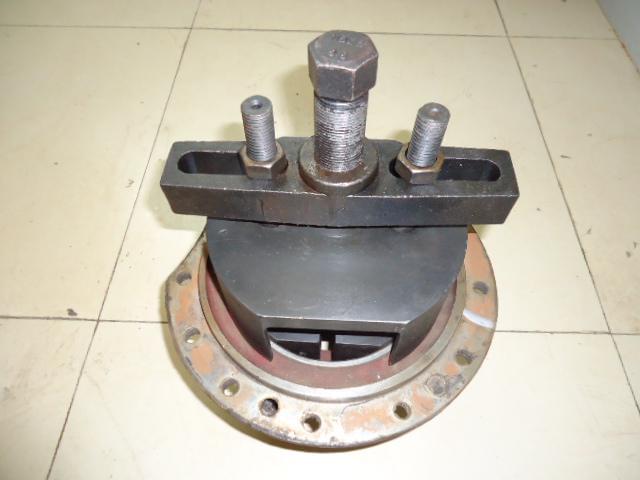

轴承内圈(NJ2309X2NVR)拔出器（如图1）。一个半圆拔头卡在内圈上，安装拔盘及顶丝，然后卡上另一拔头并套上拔套，用开口扳手（32#）旋紧顶丝，即可将轴承内圈顺利拔出（如图2）。

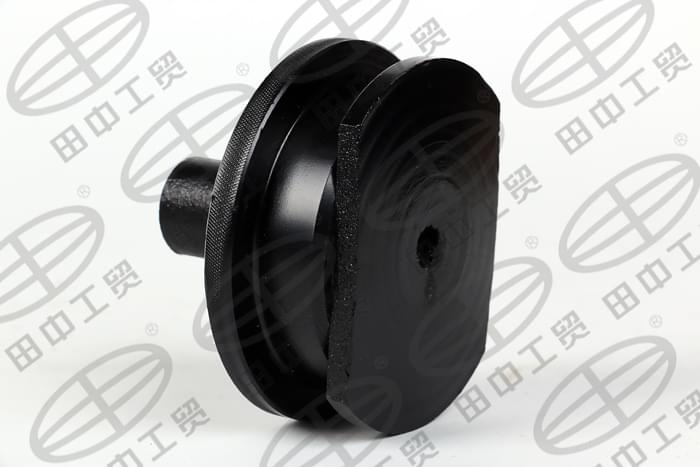

21.中后桥主动圆锥齿轮轴（NJ2309X2NVR）导向轴承拔出器（TZ402012）

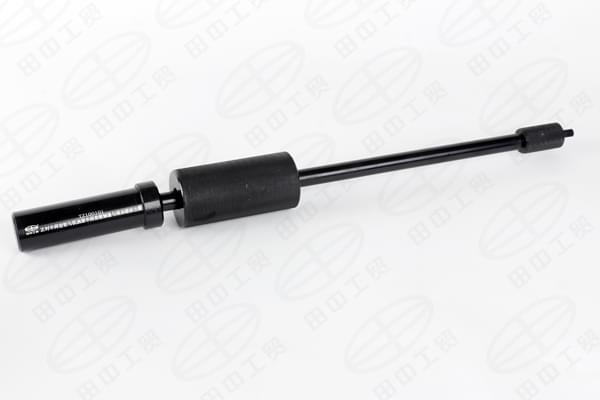

图1 中后桥主动圆锥齿轮轴    图2 倒档轴拔出器  图3拆卸中后桥主动圆锥轮轴
NJ2309X2NVR导向轴承拔出器               NJ2309X2NVR导向轴承


将中后桥主动圆锥齿轮轴NJ2309X2NVR导向轴承拔出器 (图1)，配合倒档轴拔出器（图2），在拆装此轴承需要专用的拔出器（图3）。

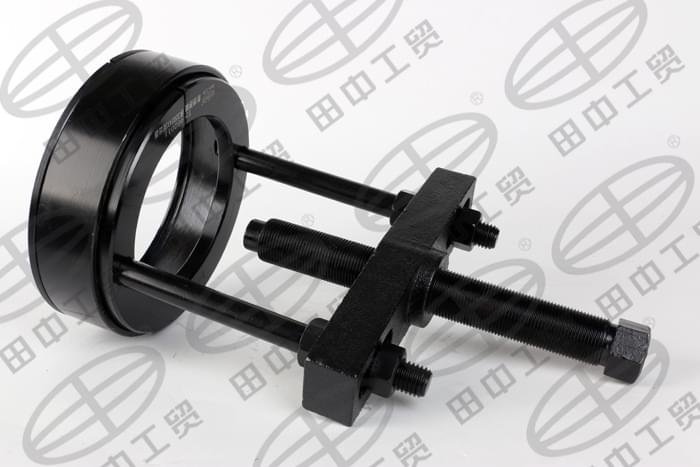

22.差速器轴承32024X拔出器（TZ402011）



图1 差速器轴承32024X拔出器


差速器32024X轴承拔出器（图1）。拔头卡在轴承上，将拔套套在拔头上，拧入拔杆及螺母并放上垫板，配合10T拉马拉板装置。即可顺利将轴承拔出。

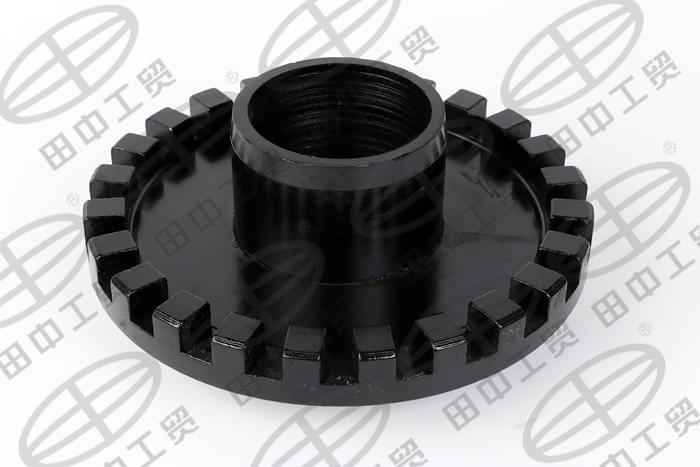

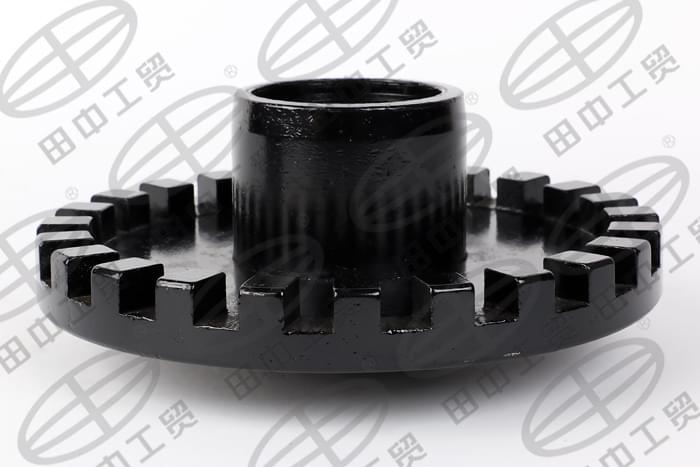

23.差速器调整螺母扳手（左）/（右）(TZ402001 /TZ402002)



     图1 中后桥差速器调整螺母扳手（左/右）   图2 调整差速器轴承予紧度


中后桥差速器调整螺母扳手（左/右）（如图1），用于装配差速器总成时调整差速器轴承的予紧度。或检查调整中间传动主、被动齿轮啮合间隙时调整差速器左、右调整螺母（如图2）。

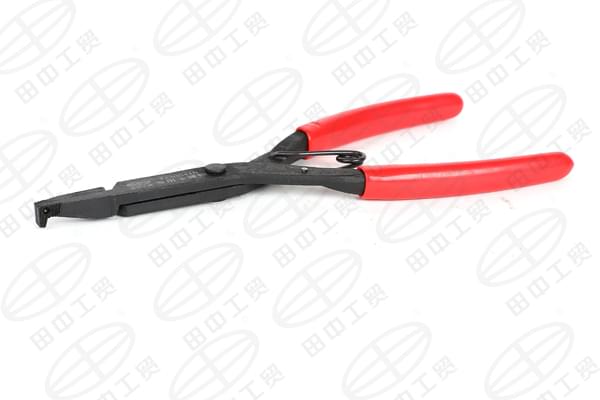

24.内卡簧钳（402024）



 图1内卡簧图钳（仅作参考）        图2拆装内卡簧


曼桥贯通轴部分装有内卡簧，因此在拆装贯通轴部分时，在拆装贯通轴内卡簧时，需要专用工具内卡簧钳（图1），图2是拆装内卡簧。
