重汽维修专用工具——MCY13曼桥工具使用说明（二）
MCY13系列车桥可分为双联动驱动桥、MCY13Q轻量化桥、MCY13单后桥，这些桥按制动器分类又可以分为盘式及鼓式，田中工贸开发了重汽维修专用工具——MCY13曼桥工具，中国重汽先后签订了千套订单配发至全国服务站。
重汽维修专用工具——MCY13曼桥工具使用说明（二）
8.中桥输入轴轴承（31313）拔出器(TZ402006)
.jpg "重汽维修专用工具——MCY13曼桥工具")
图1 中桥输入轴轴承31313拔出器 图2 拆卸中桥输入轴轴承31313
中桥输入轴轴承31313拔出器（如图1）。拔头卡在轴承上，将拔套套在拔头上，拧入抜杆及螺母，配合10T拉马拉板装置（如图2）。即可顺利将轴承拔出。
9.安装冲筒（31313）(TZ400311)
图1安装冲筒 图2安装冲筒压装(31313)轴承
安装冲筒(31313) （如图1），在压装轴承时，为确保轴承均匀地安装到位，用专用工具向内冲打轴承，直到轴承安装到位为止（如图2）。
10.轴承外圈拔出器（31313）（TZ402015）
.jpg "重汽维修专用工具——MCY13曼桥工具")

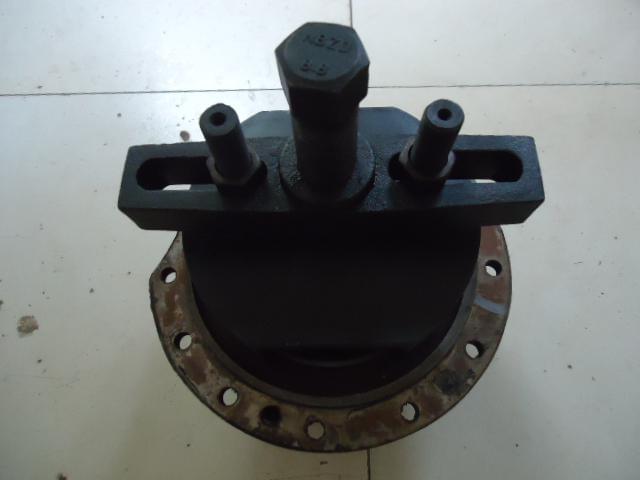

图1轴承外圈拔出器31313 图2 拆卸轴承31313外圈
轴承外圈拔出器31313（如图1）。拔头卡在轴承外圈内孔里，拧上拔杆，顺着拔杆将支撑架安装到位。配用短顶丝装置，即可将轴承外圈拆卸下来。
11.轴承外圈拔出器（32215）（TZ402019）
(1).jpg "重汽维修专用工具——MCY13曼桥工具")
图1轴承外圈拔出器32215 图2 拆卸轴承32215外圈
轴承外圈拔出器32215（如图1）。拔头卡在轴承外圈内孔里，拧上拔杆，顺着拔杆将支撑架安装到位。配用短顶丝装置，即可将轴承外圈拆卸下来。
12.输入轴下轴承32215拔出器（TZ402009）
.jpg "重汽维修专用工具——MCY13曼桥工具")
图1输入轴下轴承32215拔出器 图2 拆卸输入轴下轴承32215
输入轴下轴承32215拔出器（图1）。拔头卡在轴承上，将拔套套在拔头上，拧入抜杆及螺母并放上垫板，配合10T拉马拉板装置。即可顺利将轴承拔出（如图2）。
13.安装冲筒（32215）（TZ402010）
.jpg "重汽维修专用工具——MCY13曼桥工具")
图1安装冲筒32215 图2安装32215轴承
安装冲筒32215（如图1），在压装时，为确保轴承均匀地安装到位，用专用工具向内冲打轴承，直到轴承安装到位为止（如图2）。
14.拨叉杆拆装工具（TZ402021）
图1拨叉杆拆装工具 图2 使用拨叉杆拆装工具拆装拨叉轴
为方便拆装拨叉轴，需要专用工具拨叉杆拆装工具（图1），将工具前头拧在拨叉轴上并拧紧M8螺母，手握工具向上拉拔并左右小幅摆动，即可顺利将拨叉轴拔出（如图2）。
15.叉杆铜圈安装工具（TZ402023）
.jpg "重汽维修专用工具——MCY13曼桥工具")
图1叉杆铜圈安装工具 图2 使用叉杆铜圈安装工具安装铜圈
在更换铜圈时，需要专用工具叉杆铜圈安装工具（图1）。首先将铜圈套在专用工具上，对准差速锁总成孔，即可顺利将铜圈安装到位（如图2）。
如需了解更多重汽维修专用工具——MCY13曼桥工具产品详情及使用案例，请点击网站右侧的在线客服进行咨询，或致电免费电话400-860-2004.田中工贸—卡车维修工具。
