【重卡发动机维修手册】重汽MC07发动机装配（2）

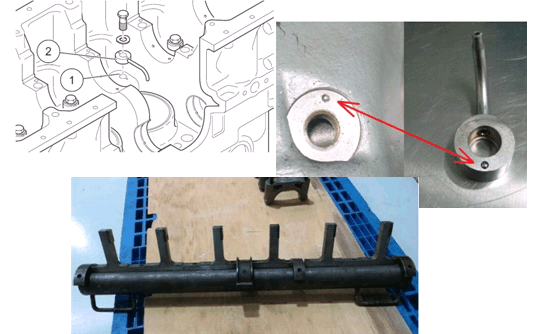

2.1安装机油喷嘴、油压阀、弹性垫圈


依次放上喷嘴、弹性垫圈、油压阀，仅用手预紧，放上重汽MC07发动机维修专用工具—机油喷嘴定位装置 ，确保机油喷嘴靠紧定位装置定位块，拧紧。无定位装置时，将喷油嘴对正,当正确对正时可以感觉到固定球滑入坑中。

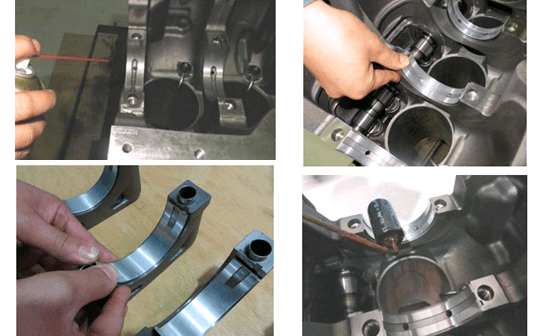

2.2安装主轴瓦


①用清洗剂清洗曲轴箱与主轴承盖上的各主轴承挡半圆、及各主轴瓦，用绸布或无尘纸擦拭干净。

②对准卡瓦槽位置压入上、下主轴瓦，须确保轴瓦端面齐平。

③用海绵滚筒在主轴瓦上瓦涂上适量清洁机油。


2.3安装曲轴

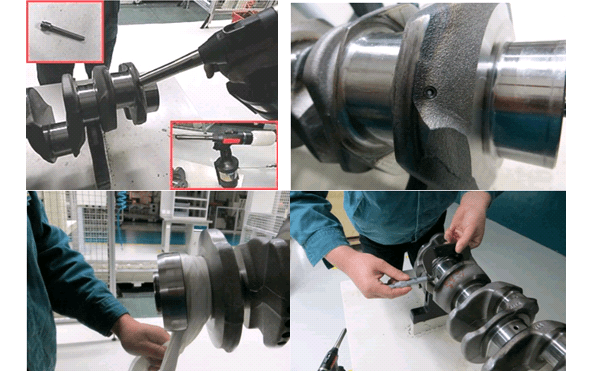

• 用毛刷清洗主轴颈直油道和连杆颈斜油道，检查确保曲轴油道通畅，并用高压空气对油道进行吹净；

• 用堵头枪打入曲轴油道堵头，并检查堵头是否安装到位

• 用绸布擦拭各主轴颈、连杆颈表面

• 用千分尺测量主轴径、连杆颈轴径

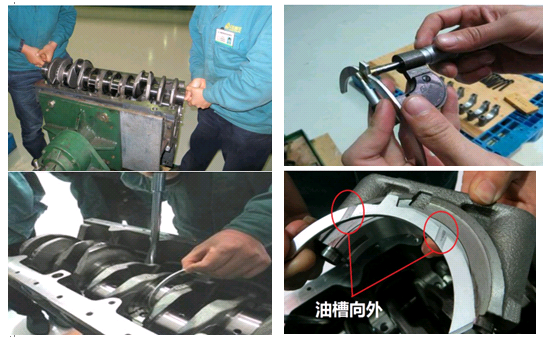

• 双人抬起曲轴前后端或使用吊具吊起曲轴，对准各主轴承挡的位置缓缓放入曲轴箱内。安装前确保主轴瓦表面已涂有清洁机油。

• 检查：曲轴止推片表面光洁无机械损伤。用厚度千分尺测量止推片厚度（尽量测量多个截面）。

• 在第四道主轴承挡两侧安装曲轴上止推片，在第四道主轴承盖两侧安装曲轴下止推片，止推片安装时有方向不能装反。止推片安装时有方向不能装反。

• 在曲轴各主轴颈上涂抹适量的清洁机油。

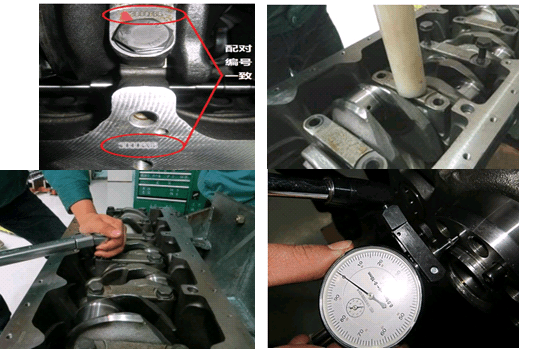

• 合上主轴承盖。 主轴承盖螺栓孔平面上有配对编号及 1—7 的序号，需与曲轴箱下平面配对编号一致，两处编号在同一侧。

• 用扭力扳手 115Nm力矩预紧

• 用 油 漆 笔 在 螺 栓 上 画 线 标 记 ，转角90°+10°

• 主轴承螺栓拧紧后用手盘动曲轴应灵活转动，如有卡滞必须进行检查；不符的可调换止推片，调整至规定范围内。
