【重卡发动机维修手册】重汽MC07发动机装配（3）

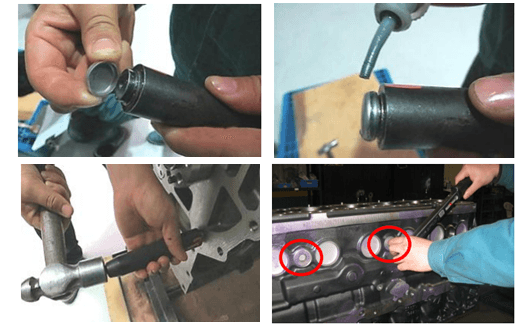

3.1 安装主油道碗型塞、螺塞


①主油道碗型塞放入专用敲模。

②在碗型塞圆周表面均匀涂上适量乐泰648 胶水。

③用专用敲模将碗型塞轻轻敲入曲轴箱前后端面主油道孔内。

⑤在曲轴箱推杆侧装两颗 M30X1.5 闭锁螺塞（带复合垫圈），一颗 M10X1 闭锁螺塞（带复合垫圈），用扭力扳手进行拧紧。


重卡发动机维修专用工具：     主油道碗型塞敲模

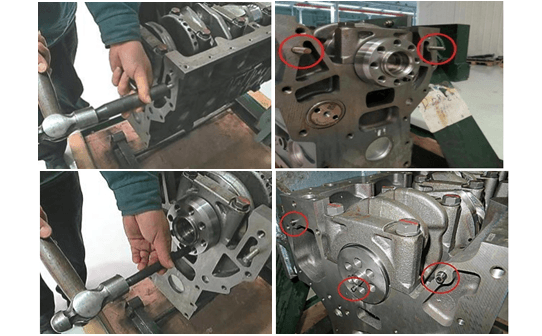

3.2 安装定位销


①用专用敲模安装飞轮壳定位销 （定位销有大小头，大头朝内）。

②在曲轴后端安装飞轮定位销。

③用专用敲模在曲轴前端安装曲轴分油齿轮定位销和齿轮室定位销。

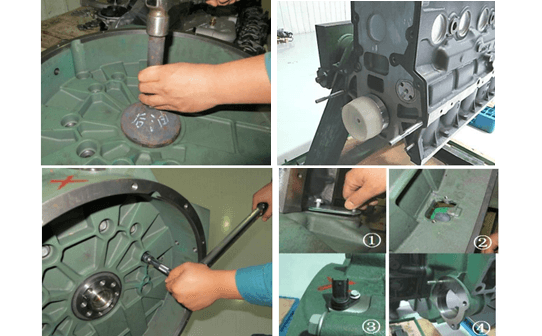

3.3 飞轮壳部装、装飞轮壳


①使用油封敲模敲入曲轴后油封。注意敲之前确保飞轮壳摆放平整，油封、敲模与飞轮壳正确定位后垂直敲入，注意敲模不能歪斜，当敲模与飞轮壳油封座孔平面完全贴合，取出敲模，检查油封平面应与飞轮壳座孔平面无倾斜，否则应重新安装到位。

②在曲轴后端套上油封导向套、飞轮壳导向杆后，在曲轴箱与飞轮壳结合面上装飞轮壳密封垫。

③装上飞轮壳、飞轮壳螺栓，用扭力扳手角交叉拧紧固定螺栓。

④安装附属件：装观察孔盖板垫片及盖板（两处）、装飞轮转速传感器、装一颗双头螺栓35Nm拧紧（起动电机固定用），


重卡发动机维修专用工具：       后油封敲模        飞轮壳导向套
