【重卡发动机维修手册】—重汽MC07发动机装配（1）

1.1检查曲轴箱

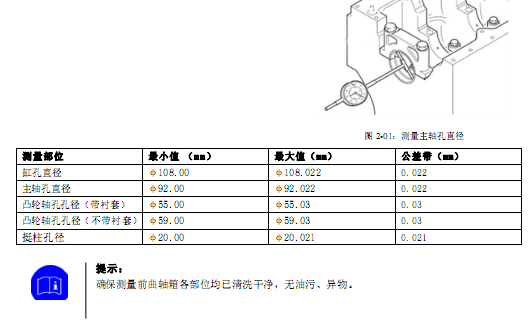

在装配前需检查、测量缸孔直径、主轴孔直径、凸轮轴孔孔径。提示：测量前确保前曲轴箱各部位均已清洗干净，无油污、异物！


1.2拆卸主轴承盖


就曲轴箱固定在重卡发动机维修专用工具—发动机翻转架上。从中间向两边依次拧松主轴承盖螺栓，取下主轴承盖与主轴承螺栓摆放整齐，图1-01.


1.3安装挺柱

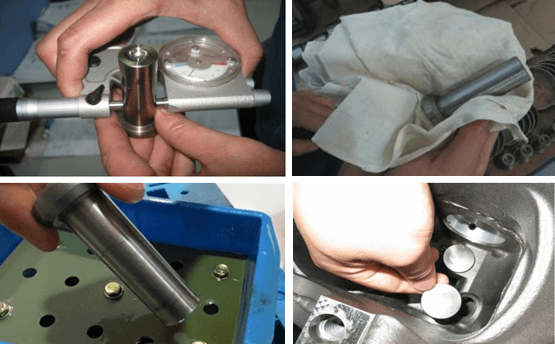

用杠杆千分尺测量挺柱直径；用干净的绸布或无尘纸，将挺柱擦拭干净；挺柱外表面涂上适量清洁机油；将挺柱放入挺柱孔内，挺柱应能靠自身重力自然下落、并且能无阻地在孔内上、下移动及转动自如，如有卡滞应取出后检查挺柱表面与挺柱孔是否有异物、机械损伤等。


1.4安装凸轮轴


①检查凸轮轴轴颈各表面有无机械损伤，检查凸轮轴衬套油孔与曲轴箱上的油孔是否对准。检查凸轮轴齿轮定位销，凸轮轴前端应自带定位销。

②用海绵滚筒在凸轮轴衬套内壁涂一圈清洁机油。

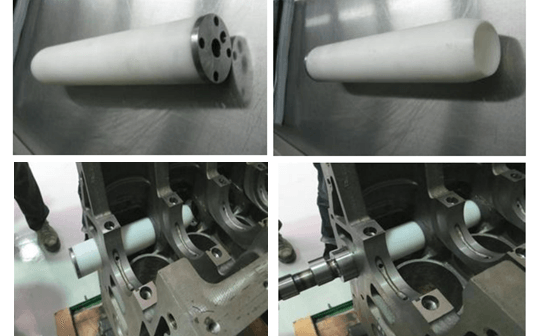

③用重汽MC07发动机维修专用工具—凸轮轴导向芯棒安装凸轮轴：在凸轮轴导向芯棒前端涂抹适量清洁机油，从第7道凸轮轴孔放入导向芯棒。

④将凸轮轴对准导向芯棒后旋转装入曲轴箱装好后用手旋转凸轮轴应能灵活转动、无卡滞感。

⑤在曲轴箱前端面安装凸轮轴止推法兰。
