【重卡发动机维修手册】重汽MC07发动机装配(17)

文章出处:重卡发动机维修网责任编辑:田中工贸推广01作者:重卡发动机维修人气:-发表时间:2015-01-24 09:00:00【

重卡发动机维修手册】重汽MC07发动机装配(17)

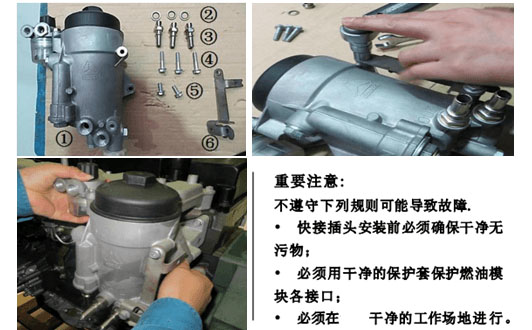

17.1 安装燃油模块


①部装燃油模块:


?在燃油模块壳体上装上燃油管支架,及3个快插接头(带复合垫圈),用扭力扳手35Nm力矩拧紧支架固定螺栓、30Nm力矩拧紧快插接头。


②安装燃油模块:将部装完成的燃油模块用3颗螺栓固定在进气管末端对应位置,用扭力扳手35Nm力矩拧紧。

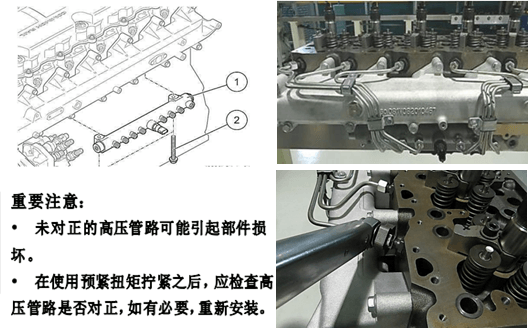

17.2 安装共轨管


将两颗固定螺栓穿过共轨管安装孔,拧入进气管上第二及第四缸位置下端面对应的螺孔内,用扭力扳手35Nm力矩拧紧固定螺栓。




17.3安装高压油管组件


①将高压油管组件螺母对准高压接管与共轨管上的螺纹接口,手工拧上高压油管组件。


②用扭力扳手和SW17扳手卡口按照以下步骤拧紧高压油管组件:1.先喷油器端:10Nm预紧,再共轨端:10Nm预紧;2.先喷油器端:转角60°,再共轨端:转角60°。



重卡发动机维修专用工具




了解更多重卡发动机维修专用工具请登录http://www.sdtzgm.cn,或致电400-860-2004。
