【重卡发动机维修手册】重汽MC07发动机装配（18）

18.1安装燃油管组件


①安装燃油管支架


将燃油管夹的固定端压入燃油管支架。


将燃油管支架装在曲轴箱右侧面（与进气管同一侧），用扭力扳手65Nm力矩拧紧固定螺栓(M10X20)。

②③安装燃油管路：

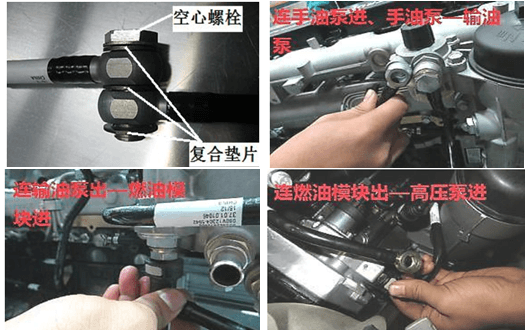

(1)将手油泵进油管和手油泵出油管用空心螺栓（各加两个复合垫片）拧在手油泵上，出油管另一头插入输油泵上进油口的快插接头。


(2)连接输油泵出油口与燃油模块进油口管路，两头均为快插接头连接。


(3)连接燃油模块OUT口与高压泵进油口，两端均为快插接头连接。

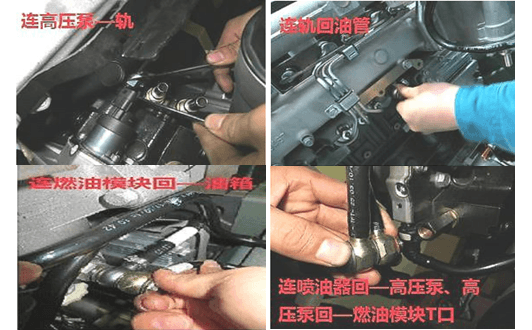

（4）连接高压泵出油口与高压轨进油口。


（5）将高压轨回油管一端用空心螺栓拧入高压轨回油口 （加两个复合垫片），连接燃油模块回油口的另一端暂不拧入，拧上空心螺栓。


（6）将燃油模块回油管和高压轨回油管一起用空心螺栓拧入燃油模块回油口（加三个复合垫片）。


（7）将喷油器回油管与高压泵回油管用空心螺栓一起拧入高压泵回油口上的过渡接头（加三个复合垫片）。

（8）将高压泵回油管另一端的快插口插入燃油模块T口的快插接头。

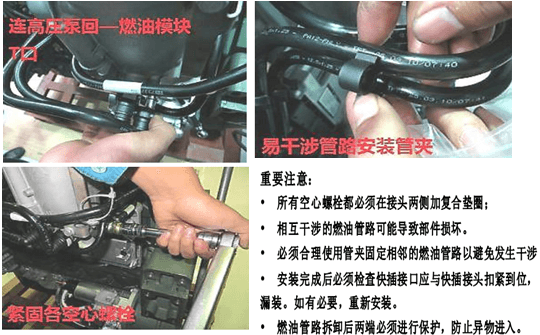

（9）将燃油管夹安装在容易干涉的燃油管路之间。


（10）用扭力扳手45Nm力矩拧紧各空心螺栓。
