【重卡发动机维修手册】重汽MC07发动机装配（16）

16.1 安装发电机总成

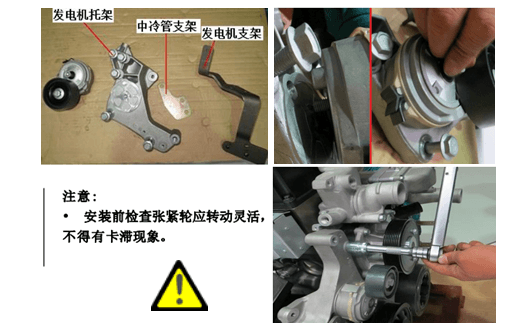

①安装发电机托架、支架、中冷管支架：


将自动张紧轮反面的定位点对准发电机托架上的定位孔，用扭力扳手 50Nm拧入固定螺栓。


将发电机托架用固定螺栓固定在齿轮室上，用扭力扳手 65Nm 力矩拧紧固定螺栓。


将固定螺栓依次穿过中冷管支架、发电机支架，将固定螺栓拧入发电机托架，用扭力扳手 65Nm 力矩拧紧。

②安装发电机总成


用手拧入发电机固定螺栓：一颗固定螺栓直接穿过发电机上的安装孔后拧入发电机托架，另一颗固定螺栓依次穿过发电机支架上的对应孔、发电机安装孔后拧入发电机托架。


用扭力扳手分别将 M10X110 规格的固定螺栓 65Nm 力矩拧紧、M12X40 规格的固定螺栓125Nm 力矩拧紧。注意安装时将发电机上的接线口朝上。

③安装发电机—水泵多楔带


用套筒扳手沿顺时针方向旋转张紧轮螺栓至挡块位置，并保持稳定，此时已有足够的空间装入多楔带。


皮带安装后，用手约10kg左右的力压皮带检测皮带的张紧度。

16.2 安装EDC 托架及EDC


①安装EDC 托架：


在 EDC 托架上三个固定孔正反面装入橡胶垫。


在三颗 M8X40 固定螺栓螺纹上涂适量LT270 胶水后，将 EDC 托架用固定螺栓安装在曲轴箱后端进气管下方，用扭力扳手 15Nm力矩拧紧。


②安装EDC：


检查 EDC，应确保插口上针脚无弯折无断裂、EDC 壳体无变形。

将 EDC 安装在 EDC 托架上，用扭力扳手 15Nm力矩拧紧4 颗固定螺栓。

气管末端对应位置，用扭力扳手35Nm力矩拧紧。
