【重卡发动机维修手册】重汽MC07发动机装配（15）

15.1 安装空压机


①空压机部装：

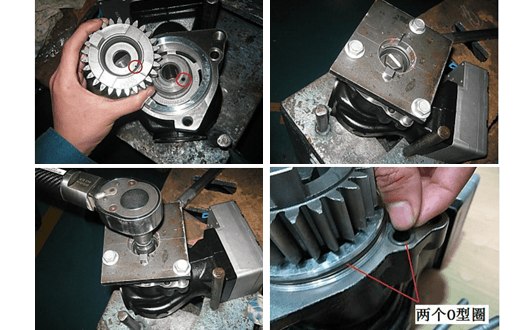

将空压机放至专用工作台上固定，用清洗剂清洗空压机齿轮及空压机轴齿轮安装面 。


将空压机齿轮对准空压机曲轴端面上的油孔，放上空压机齿轮。


拧入空压机齿轮固定螺栓，用套筒扳手预紧固定螺栓。


在空压机齿轮拧紧工装上穿入三颗固定螺栓 。


将工装上两个缺口对准空压机齿轮上的两个卡爪，用套筒扳手将三颗固定螺栓拧紧在空压机上的三个螺孔内。


用扭力扳手100Nm力矩预紧空压机齿轮固定螺栓后，再转角90°+10°最终拧紧。


在O型圈上涂上适量清洁机油，分别装至空压机与齿轮室结合面处的安装槽内及空压机润滑油孔上的安装槽内。

②安装空压机


再次检查确认正时齿轮室上空压机润滑油孔应通畅。


在工艺堵头 （带密封垫圈）的螺纹上涂适量乐泰270胶水。


将工艺堵头拧入齿轮室上空压机润滑油道螺孔内，用套筒扳手拧紧。


将空压机缓缓装至正时齿轮室座孔内，装入时必须避免撞击凸轮轴齿轮。


将固定螺栓从齿轮室前端面拧入空压机固定螺孔，用扭力扳手75Nm力矩拧紧。


③安装空压机支撑座：


将一颗M8X60固定螺栓和两颗M8X45固定螺栓穿过空压机支撑座上的固定螺孔后，分别拧入曲轴箱和空压机上对应的螺孔内，用扭力扳手35Nm力矩拧紧。

15.2安装辅助装置


①部装辅助装置：


检查：传动轴轴颈表面应无机械损伤；油封刃口应无破损；转动向心球轴承的内外圈，应转动灵活，无卡滞现象；O 型圈橡胶应无破损、无老化。


将向心球轴承 （内径40mm，外径 68mm）放入传动轴壳体上法兰面一侧的轴承安装孔内，用专用敲模敲入轴承直至轴承与安装孔内止口完全贴合 。


在传动轴一端的 O 型圈安装槽内装入 O型圈，并涂上适量清洁机油。


将传动轴放入传动轴壳体内，用专用敲模垂直敲入，确保安装到位。


将传动轴壳体法兰面一端朝下放入专用工装座内，使传动轴上两个卡爪正好落入专用工装座对应的凹槽中。


将向心球轴承（内径 30mm、外径 72mm）放入壳体上的轴承安装孔内，用专用敲模敲入，直至轴承与安装孔内的止口完全贴合。?将油封用专用敲模敲入，直至油封与止口完

全贴合，此时油封应基本与壳体端面齐平。


将座圈用专用敲模敲入，直至座圈与传动轴上的向心球轴承内圈完全贴合。座圈安装前须检查内外圈应无机械损伤。


将辅助装置放上专用工装座上，传动轴上凸起的卡爪与底座上的凹块吻合。

将皮带轮放在辅助装置上，对准传动轴上的螺孔，拧入固定螺栓 （左旋螺纹），用扭力扳手 100Nm 力矩预紧后，再转角 90°+10°最终拧紧。

②安装辅助装置：


将 O 型圈安装在辅助装置法兰面上，并涂适量清洁机油。 ?安装驱动盘：将驱动盘上的两个开槽对准空压机齿轮上的卡爪后放入。?将辅助装置传动轴上的两个卡爪对准驱动

盘开槽，装上辅助装置，拧入3颗固定螺栓。


用扭力扳手55Nm力矩拧紧辅助装置固定螺栓。
