【重卡发动机维修手册】重汽MC07发动机装配（19）


19.1 安装外围总成件的进、排气管，进、出水管

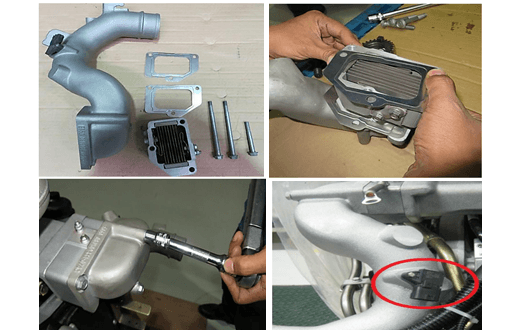

①安装进气弯管


检查：进气预热装置及进气弯管安装面应无机械损伤，密封垫应无弯折、破损。


进气预热装置两侧加密封垫后对准进气 弯管轮廓穿上固定螺栓。


将进气弯管与进气预热装置用扭力扳手35Nm力矩固定在进气管上。


将进气温度、压力传感器安装在进气 弯管上，用4Nm力矩拧紧固定螺栓。

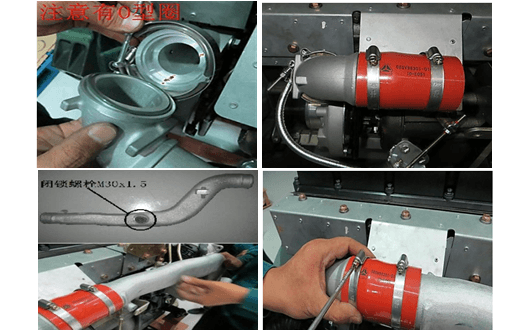

②安装中冷管：


将 O 型圈装入增压出气弯管上的 O 型圈安装槽内，涂适量清洁机油后用强力抱箍连接至增压器压气机出口，增压器连接弯管安装时应与中冷管相对摆正位置，预拧紧抱箍

螺栓，待中冷管固定后再进行拧紧。


将橡胶连接管套在增压器出气连接弯管上，预拧紧一端的抱箍。


在中冷管背面拧入闭锁螺栓（M30x1.5），用扭力扳手65Nm拧紧后，将中冷管装入橡胶连接管。


将中冷管用固定螺栓（M10X40）固定在发电机托架下方的中冷管支架上。用扭力扳手65Nm 力矩拧紧固定螺栓。另一端待安装完空压机进气管后一起固定在增压器上的中冷管支

架上。


拧紧橡胶连接管上两个抱箍的紧固螺栓和连接弯管的强力抱箍。

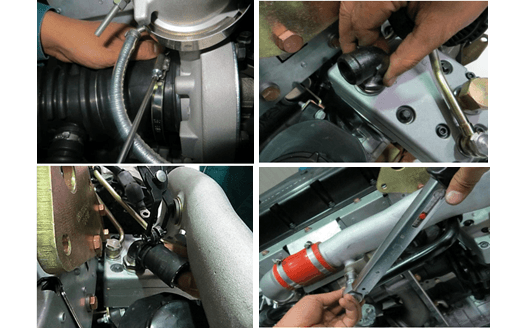

③安装波纹橡胶管：


检查：波纹橡胶管应无破损、橡胶无老化变形，定型钢丝圈无变形。


将波纹橡胶管连同抱箍一起套上增压器压气机进口一端，拧紧抱箍紧固螺栓。


④安装空压机吸气管


将空压机吸气弯管拧入空压机（带复合垫圈），调整好吸气弯管进气口位置，用扭力扳手 100Nm力矩拧紧锁紧螺母。


在空压机吸气弯管上套入橡胶连接管，用管夹将橡胶连接管固定在吸气弯管上。


将空压机吸气管插入橡胶连接管中，用管夹固定。


将空压机吸气管另一端插入波纹橡胶管上对应的空压机吸气接口内，用管夹固定。


将管夹固定螺栓依次穿过管夹孔、增压器上中冷管支架孔、垫块，拧入中冷管上对应的固定螺孔内，用扭力扳手 35Nm 力矩拧紧。

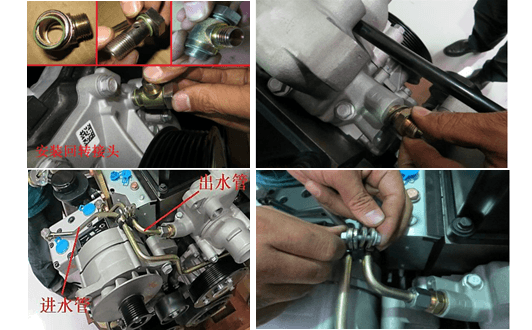

⑤安装空压机冷却液管路


安装回转接头：在空心螺栓上依次套入复合垫圈、回转接头、复合垫圈，组装好后将空心螺栓拧入水泵壳体。


用扭力扳手45Nm 力矩拧紧空心螺栓。


将直活管节套上复合垫片，拧入节温器壳上。


用扭力扳手 45Nm 力矩拧紧直活管节。


将空压机进水管、出水管用两颗空心螺栓固定在空压机上，用扭力扳手 45Nm 力矩紧 。


将固定螺栓穿过进水管和出水管上的管夹固定孔，拧上螺母。


用扭力扳手 15Nm 力矩拧紧管夹固定螺栓 。
