【重卡发动机维修手册】重汽MC07发动机装配（19-2）

19.2 安装外围总成件的进、排气管，进、出水管

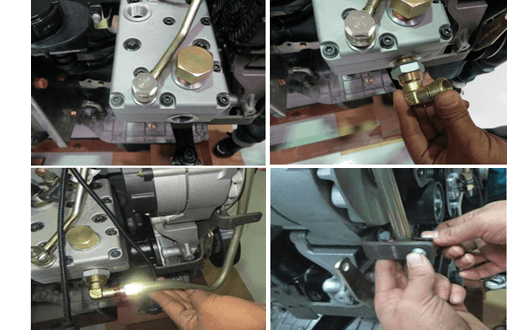

⑥安装空压机制动管路


将空压机六角头密封螺塞（带O 型圈）、拧入空压机后，用扭力扳手 90Nm 力矩拧紧。


将空压机弯头套管（带 O 型圈）拧入空压机出气孔内，调整好弯头套管方向后，用力扳手 100Nm 力矩拧紧。


将制动管路一拧紧在弯头套管上。

将制动管路一用管夹和固定螺栓、螺母 固定在发电机支架上拧紧。

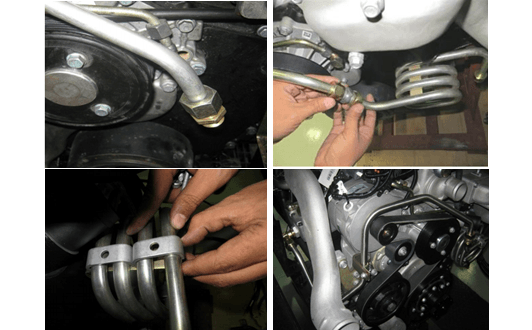

将直活管节拧入制动管路一的另一端。


将制动管路二放在齿轮室盖板上的制动 管路托架上，拧紧至直活管节。


对准管夹与托架的固定孔位置，放上管夹,将固定螺栓穿过管夹和托架上的固定孔，拧紧螺母。


制动管路安装完成后的整体示意图。

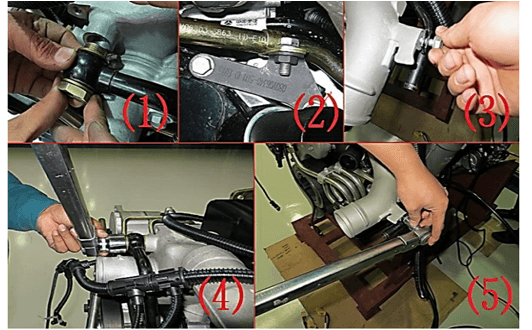

⑦安装冷却液管。


将空心螺栓穿入冷却液管接口（接口两侧各装一片复合垫圈）后拧入节温器壳体。


调整冷却液管上的管夹位置，使固定螺栓能穿过管夹和齿轮室盖板上的冷却液支架，拧上螺母。


将冷却液管另一端用固定螺栓固定在进气弯管上。


用扭力扳手拧紧冷却液管空心螺栓。


用扭力扳手拧紧冷却液管固定螺栓。

⑧安装GE接头


将O型圈套入GE接头，涂适量清洁机油。


在出水管前端顶部拧入GE 接头，用扭力扳手 35Nm力矩拧紧。

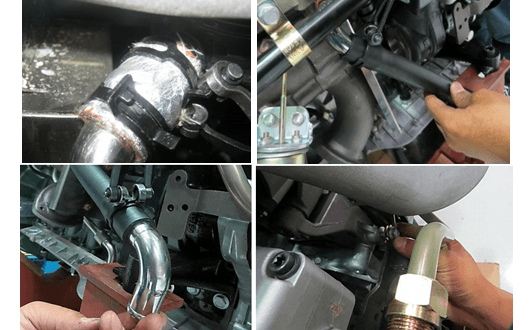

⑨安装油气分离器出气管


将隔热套裁剪至合适长度后套入橡胶软管三，插入连接弯管一，用管夹固定。


将橡胶软管三另一端安装至油气分离器出气口上，用管夹固定。


将连接弯管一的另一端插入到橡胶软管二内，用管夹固定。


将连接弯管二插入橡胶软管二的另一端 ，用管夹固定。


将管夹套入连接弯管二，用固定螺栓固定在发电机托架上。


将连接弯管二的另一端插入橡胶软管 一 ，用管夹固定。


用扭力扳手拧紧弯管二上的管夹。
