【重卡发动机维修手册】重汽MC07发动机装配（6）

6.1安装正时齿轮室与正时齿轮

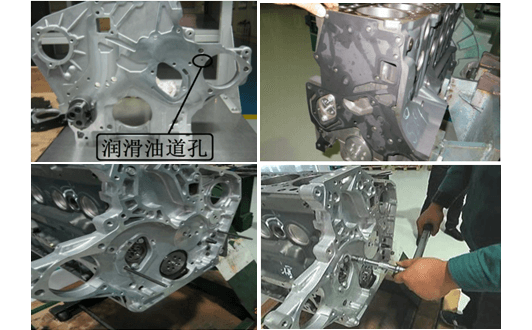

①检查：齿轮室与曲轴箱结合面无机械损伤，同时检查齿轮室上空压机润滑油道无堵塞。


②检查密封垫表面无机械损伤后，曲轴箱前端装上导向杆，装上密封垫。


③沿导向杆装上正时齿轮室。


④分别将不同规格的齿轮室固定螺栓用套筒扳手进行对角交叉预拧紧，力矩不能超过最终力矩的 50%。

⑤先拧紧标记为 12345 的固定螺栓，以此类推再对角交叉拧紧所有固定螺栓。

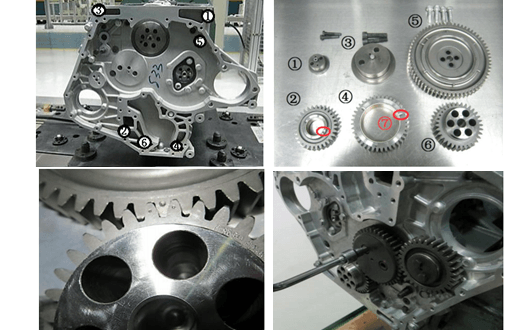

⑥安装正时齿轮。各齿轮安装位置。


⑦分别将各齿轮、齿轮轴清洁干净，检查


• 安装曲轴分油齿轮：在分油齿轮与曲轴的结合面上涂一层薄薄的乐泰 574 平面密封胶

• 对准定位销装入曲轴前端，可使用非金属锤轻轻敲打确保安装到位。

• 安装中间齿轮 1：在中间齿轮轴1轴颈外表面涂上适量清洁机油，齿轮上有字母的端面朝外套上中间齿轮 1，转动齿轮应无卡滞现象，否则应进行检查。在齿轮室对应位置安装中间齿轮组件，拧入固定螺栓，用扭力扳手 110Nm拧紧。

• 安装中间齿轮2：在中间齿轮轴2轴颈外表面涂上适量清洁机油，齿轮上有字母的端面朝外套上中间齿轮 2，转动齿轮应无卡滞现象，否则应进行检查。

• 在齿轮室对应位置安装中间齿轮组件，

• 安装凸轮轴齿轮：安装时盘动曲轴使曲轴分油齿轮正时圆点标记与凸轮轴齿轮啮合相对位置，转动凸轮轴使定位销处于安装相对位置，将凸轮轴齿轮正时标记对准曲轴分油齿轮上的正时标记，装入到位。

• 拧入固定螺栓，用扭力扳手65Nm力矩拧紧。

• 安装机油泵驱动齿轮：用清洗剂将齿轮轴锥面清洗干净。

• 在机油泵齿轮轴锥面及轴螺纹上涂适量乐泰648胶水。

• 套上机油泵驱动齿轮，依次套上波形垫圈、紧固螺母，用扭力扳手43Nm力矩拧紧。

• 测量各齿轮间隙
