【重卡发动机维修手册】重汽MC07发动机装配（5）

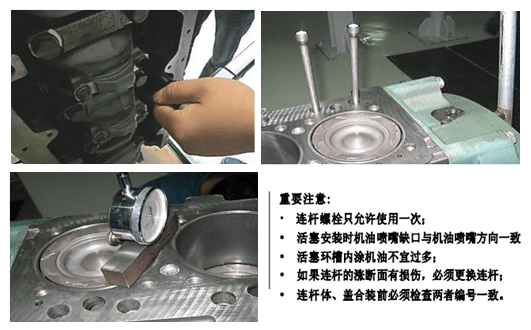

5.1活塞装入曲轴箱缸孔

①用海绵滚筒在各缸孔顶部位置涂上一圈适量清洁机油。


②将所要装入活塞的缸数曲轴盘到下止点位置；


③将3道活塞环开口位置互错 120°；


④在活塞表面及活塞环槽内涂上适量清洁机油；

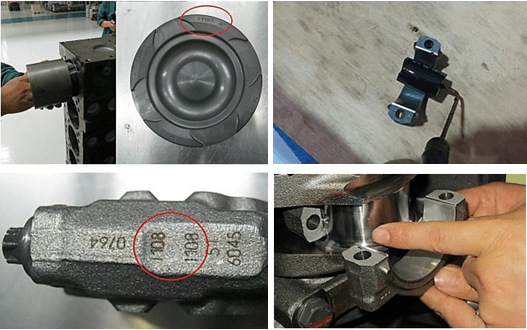

⑤将活塞装入活塞环压缩圈内，确定活塞机油喷嘴缺口与机油喷嘴方向一致，活塞顶部箭头朝向水泵端，将活塞推入缸孔内，直到连杆上轴瓦与曲轴连杆轴颈接触。


⑥在连杆下瓦表面涂上适量清洁机油；


⑦确定瓦盖与连杆体配对编号一致、瓦槽方向一致，装上连杆瓦盖。


⑧在连杆瓦盖螺栓支撑面和连杆螺栓螺纹上涂上适量清洁机油，拧紧连杆螺栓。装配完成后检查运动件的灵活程度，曲轴能自由无阻地转动。


⑨检查测量活塞凸出量：盘动飞轮使所测气缸活塞位于上止点位置


⑩用百分表测量活塞凸出量。注意：在每缸活塞凸起处取两点测量，应尽量沿曲轴前后方向。


重卡发动机维修专用工具： 【10】  活塞环压缩圈

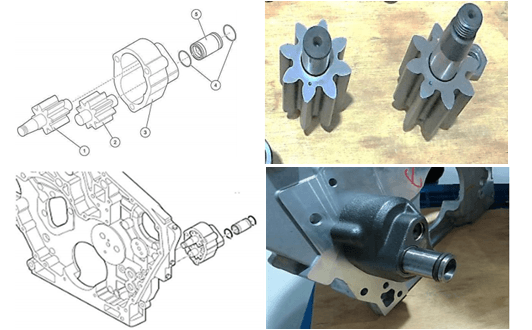

5.2 安装机油泵


①分别将机油泵主动齿轮和从动齿轮装入机油泵壳体内


②将组装完成后的机油泵装至齿轮室：分多次均匀地拧紧三颗机油泵固定螺栓，拧紧力矩为 35Nm，完成后验证机油泵齿轮应能灵活转动。否则重新安装。


③连接套两头套上新的O 型圈、涂适量清洁机油，装入机油泵，确保装配到位。
