【重卡发动机维修手册】重汽MC07发动机装配（7）

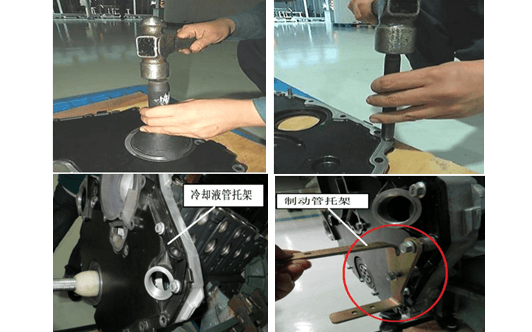

7.1 安装齿轮室盖板


①使用油封敲模敲入前油封。注意敲之前确保齿轮室盖板摆放平整，油封、敲模与齿轮室正确定位后垂直敲入，注意敲模不能歪斜,当敲模与齿轮室盖板油封座孔平面完全贴合后，取下敲模，检查油封平面应与齿轮室盖板油封座孔平面无倾斜，否则应重新安装到位。


②在齿轮室盖板下部一端面敲入两颗定位销（定位销两端有大小头，大头朝内）。


③安装齿轮室盖板齿轮室盖板.


④安装加油短管：取加油短管在其螺纹上涂适量 Curil T 密封胶，装入齿轮室盖板右上角安装孔内。


⑤用扭力扳手 35Nm 力矩拧紧加油短管。


⑥在齿轮室盖板上安装凸轮轴转速传感器，用 15Nm 力矩拧紧固定螺栓。

重卡发动机维修专用工具： 齿轮室盖板导向套    齿轮室盖板导向杆

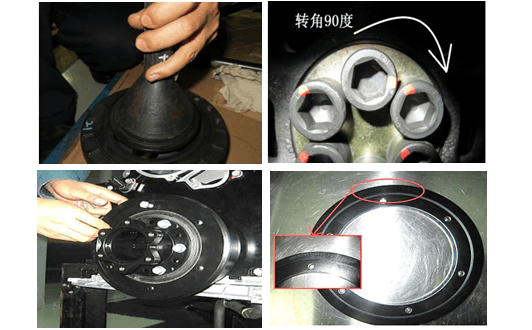

7.2 安装减震器

①在减震器后端面上安装挡油环：挡油环有正反面，不能装反，有凸圆的一面朝减震器接合面，用专用敲模敲入。


②安装减震器：将固定螺栓穿入垫片、减震器后，对准曲轴分油齿轮螺孔，用扭力扳手按 150Nm 力矩对角交叉拧紧固定螺栓，再用记号笔在螺栓头部同一位置做好标记后，转角90°+10°最终拧紧。


③将空调压缩机皮带轮和风扇法兰安装在曲轴减震器上，皮带轮安装时有字母（图号）一面朝外，用扭力扳手28Nm拧紧皮带轮固定螺栓，35Nm力矩拧紧风扇法兰固定螺栓。

重卡发动机维修专用工具：  挡油环敲模
