11.1缸盖部装与安装缸盖



①部装前检查气缸盖


②缸盖部装：

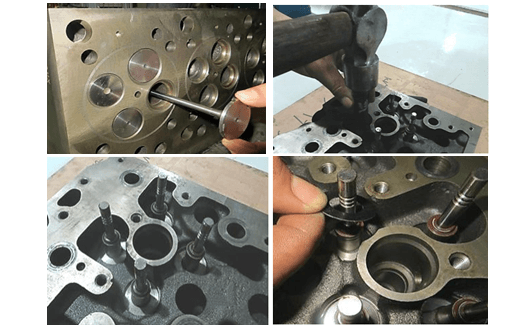

用绸布对各缸进、排气门座圈进行擦拭，用清洗剂清洗进、排气门后擦拭阀面密封带，在进、排气门的气门杆顶部沾上适量清洁机油，装至气缸盖上进、排气门相应位置。


检查气门杆密封套密封带刃口无损伤后，将气门杆密封套放入气门杆，用专用敲模敲入。


检查气门弹簧及气门上下弹簧座圈的外观无缺陷：比对各气门弹簧的内外径、节距、自由长度应无差异，各气门弹簧上下座圈厚薄应均匀。


在气缸盖上沿进、排气门杆依次装上气门弹簧下座、气门弹簧。

装上气门弹簧上座。


将气门锁夹拆装专用工具的丝杆用两颗固定螺栓装在气缸盖上，弹簧压板上的四个安装孔对准单缸四个气门上座，沿丝杆向下逐渐拧紧螺母则气门弹簧被压缩至有足够的空间放入

气门锁夹，将气门锁夹装入。当确定气门锁夹完全入座后拧松弹簧压板螺母，拆下工具固定螺栓，按此方法依次安装各缸气门弹簧组件。


检查：可使用橡皮锤或铜棒敲打气门阀杆头部，确保锁夹已安装到位，否则使用气门锁夹拆装工具重新安装。

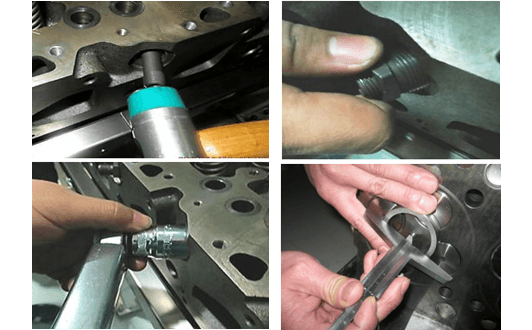

使用深度游标卡尺测量气门凹入量，若气门凹入量超出公差带，必须检查气门座圈和气门的尺寸是否符合图纸要求，如有必要则重新选配安装。

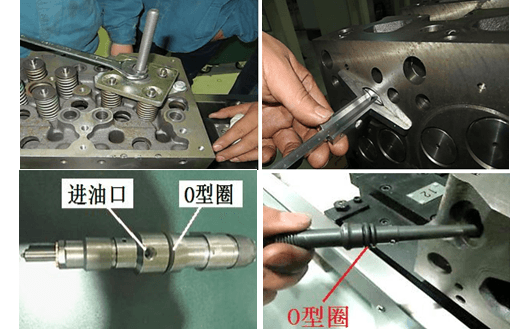

将喷油器压紧块装至喷油器上，依次装上O型圈和喷油器头部的密封铜垫后，将喷油器组件装入气缸盖上喷油器安装孔内。

用套筒扳手将喷油器压紧块固定螺栓 （带垫片）拧入螺孔内，待后续拧紧。


安装高压接管保持高压接管上两个球面基本处于同一水平线上，用手将高压接管压入安装孔内。

③气缸盖安装至曲轴箱。


用气缸盖定位销敲模在曲轴箱上平面缸盖定位销孔内敲入定位销（一缸一销）。


检查定位销必须安装到位。

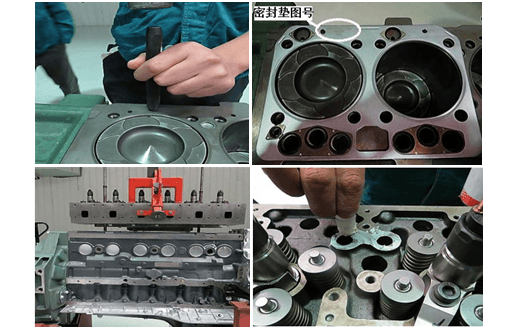

用绸布擦拭曲轴箱上平面，检查缸盖密封衬垫应无损伤，放上缸盖密封垫。


缸盖密封垫有正反方向，安装时确认不能装反。


确认气缸孔内无异物，使用气缸盖吊具吊起气缸盖，选取缸盖上第 2、4 缸两个对角的缸盖螺栓孔插入导向杆，将导向杆对准曲轴箱上相应的螺栓孔位置缓缓落下气缸盖。也可

人工抬起气缸盖两端进行安装。


安装缸盖螺栓。在缸盖上平面缸盖螺栓孔支撑面上涂适量清洁机油


分别在缸盖螺栓螺纹上涂适量清洁机油，将缸盖螺栓放入螺孔内。


用扭力扳手按拧紧顺序和拧紧步骤拧紧缸盖螺栓

④放入气门推杆、放上进、排气门桥。

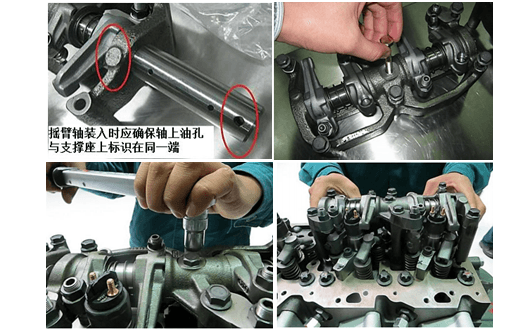

⑤安装摇臂支撑座。


⑥调整气门间隙：
