【重卡发动机维修手册】重汽MC07发动机装配（10）

10.1 安装冷却液弯管

①检查冷却液弯管安装面平整、无机械损伤，密封垫无弯折、断裂。


②将冷却液弯管连同密封垫一起固定在齿轮室盖板上，用扭力扳手35Nm力矩拧紧3颗固定螺栓。

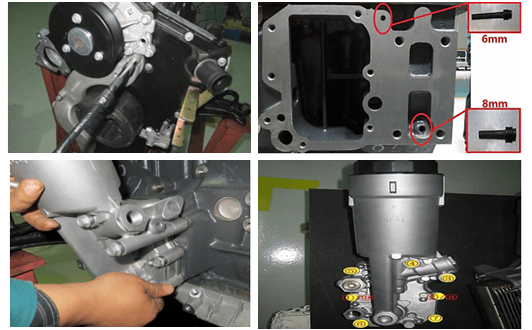

10.2 安装机油模块


①机油模块安装前确保曲轴箱机油模块安装平面上无机械损伤，检查曲轴箱上机油模块安装位置两颗工艺堵头是否已安装。


②检查密封垫无弯折、断裂。将密封垫与机油模块一起装在曲轴箱上。


③用扭力扳手 35Nm力矩按图示顺序拧紧固定螺栓。

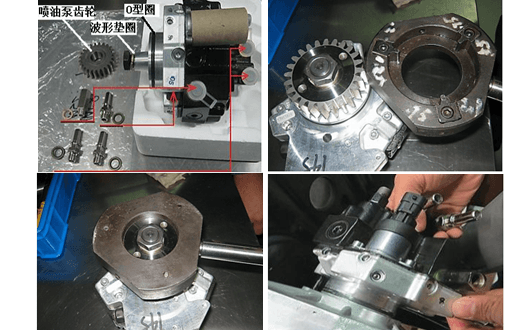

10.3 安装喷油泵

①喷油泵部装。


将3个快接插头（带复合垫圈）和 1个过渡接头（带铜垫）拧入喷油泵上对应的接口上，用扭力扳手30Nm力矩拧紧。


在喷油泵上的O型圈安装槽内套上O型圈。


将喷油泵传动轴及传动齿轮圆锥面清洗干净后，在喷油泵传动轴上依次装入齿轮、垫圈、固定螺母。


将喷油泵齿轮安装工具固定在喷油泵齿轮上。


用扭力扳手 115Nm 力矩拧紧固定螺母。



重卡发动机维修专用工具：         油泵齿轮安装工装


②安装喷油泵：


在双头螺栓螺纹上涂适量乐泰 270 胶。


用扭力扳手将双头螺栓拧入齿轮室螺孔内。


在 O 型圈上涂一圈适量的 P-80 润滑剂。


将喷油泵装至齿轮室，用扭力扳手 35Nm力矩拧紧固定螺栓、30Nm拧紧螺母（带垫片）。
