【重卡发动机维修手册】重汽MC07发动机装配（12）

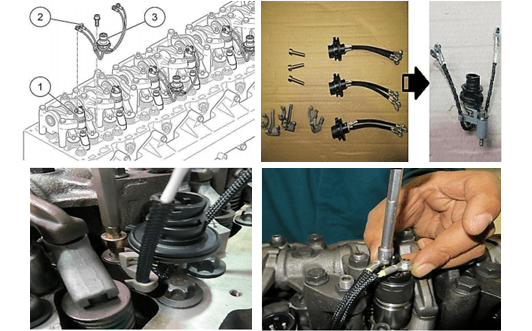

12.1装喷油器线束


①安装前检查喷油器线束外表应无破损，线束接口应完好，部装喷油器线束。


②将部装完成的喷油器线束安装在气缸盖上对应位置，用扭力扳手26Nm力矩拧紧支架固定螺栓。


③将线束接头固定在喷油器上，拧紧力矩为1.5±0.25Nm。

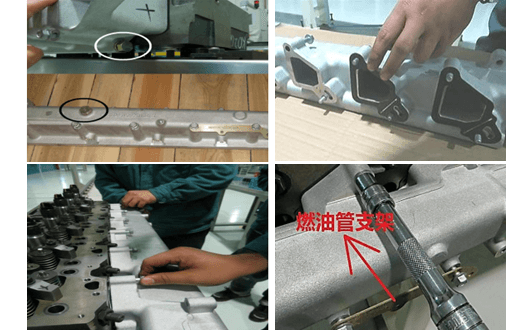

12.2 安装进气管


①安装进气管前检查进气管接合面应无机械损伤后，在进气管末端和进气管正面装上两颗工艺堵头 （带复合垫圈），用扭力扳手40Nm力矩拧紧。


②检查进气管密封垫无弯折、无断裂，将进气管固定螺栓穿入进气管螺栓孔内，套上密封垫。

③将进气管装上气缸盖，拧入固定螺栓，用扭力扳手35Nm力矩拧紧固定螺栓。


④在进气管上第4、5缸位置之间的螺栓孔上装上燃油管支架,用扭力扳手35Nm拧紧固定螺栓（M8X120，与进气管固定螺栓共用）。

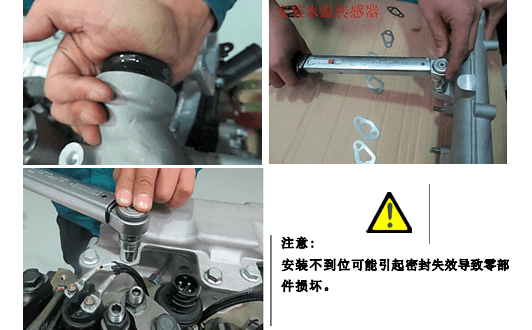

12.3 安装出水管


①检查：
出水管橡胶插塞管弹性良好、无裂纹无变形无表面损伤；
出水管密封垫无弯折和断裂；
出水管上各安装平面无机械损伤。


②出水管上安装橡胶插塞管：在插塞管外表面涂适量机械用凡士林或清洁机油，一头压入出水管，另一头与节温器壳连接（插塞管一头也可先装入节温器壳，再与出水管连接）。


③将水温传感器安装在出水管上，拧入后传感器接口需进行保护。


④出水管与密封垫一起安装至气缸盖，用扭力扳手 35Nm 力矩从中间向两边拧紧出水管固定螺栓。
