【重卡发动机维修手册】重汽MC07发动机装配（8）

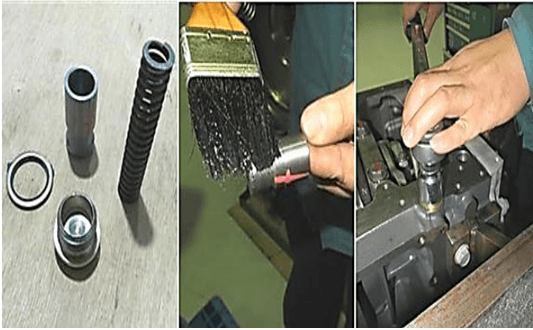

8.1 安装限压阀


在限压阀活塞上涂适量清洁机油，曲轴箱下平面主油道限压阀螺孔内依次装入限压阀活塞、限压阀弹簧，限压阀螺塞装上复合垫片，拧入限压阀螺孔内，用扭力扳手60Nm力矩拧紧。

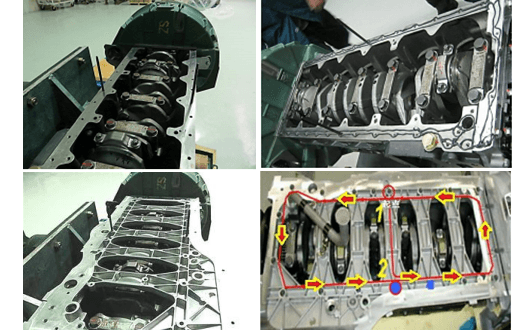

8.2 安装曲轴箱过渡板

① 用清洗剂清洁曲轴箱与过渡板接合面，如有必要可用油石轻轻打磨结合面后再清洗，并用绸布擦拭干净，确认结合面无机械损伤后进行安装。


②在接合面上第四主轴承挡两侧位置的螺孔内拧入过渡板导向杆。


③在曲轴箱下平面均匀地涂上乐泰5900密封胶。


④安装过渡板：沿导向杆装入过渡板。


⑤放入螺栓用扭力扳手 30Nm 力矩按顺序拧紧。

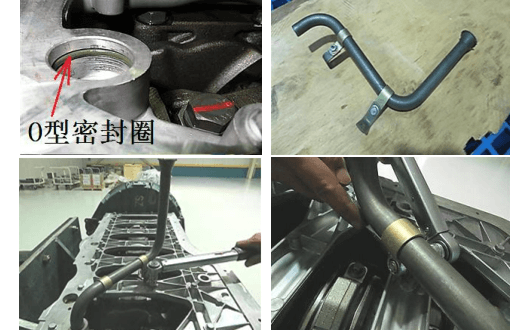

8.3安装吸油管

①将O型密封圈涂上适量清洁机油，装入过渡板上吸油管安装孔的O型圈安装槽内。


②吸油管组件的安装。

先将吸油管管夹和支架安装在吸油管上；


用固定螺栓和螺母预拧紧管夹和支架；


用高压空气吹净吸油管内腔，确保管路清洁干净无堵塞；


检查吸油管插入过渡板一端的外表面无机械损伤。


③用清洁绸布将吸油管插入曲轴箱过渡板的一端外表面擦拭干净，并涂上适量清洁机油，插入过渡板安装孔内，将支架固定螺栓分别拧入过渡板螺孔内，用扭力扳手 24Nm 力矩拧紧。


④再分别将支架与管夹固定螺栓、螺母用扭力扳手24Nm力矩拧紧。
