【重卡发动机维修手册】重汽MC07发动机装配（9）

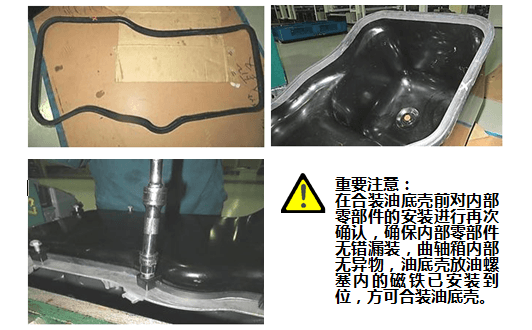

9.1 安装油底壳


①检查油底壳橡胶密封圈和油底壳上密封圈安装面应平整和无损伤。


②将橡胶密封圈套装在油底壳轮廓上，套上油底壳后的橡胶密封圈应平整、松紧均匀。


③将油底壳合装在曲轴箱过渡板上，装上油底壳托块，用扭力扳手24Nm力矩从中间向两边对角交叉拧紧托块的固定螺栓。用扭力扳手将油底壳放油螺塞75Nm力矩拧紧。图2-135

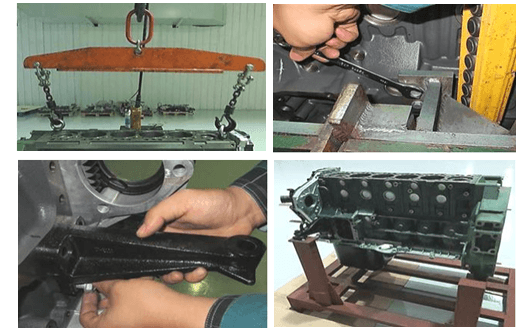

9.2 发动机转移至存放架


①在曲轴箱一、六缸对角方向上的缸盖螺栓孔内拧入吊环，使用起重装置将专用吊具使吊钩套入吊环内。


②用扳手拧松小车连接板与曲轴箱的固定螺栓。


③在曲轴箱前端两侧面装上前支撑架，用扭力扳手 120Nm拧紧固定螺栓。


④用起重装置起吊发动机放至发动机专用存放架上。


重卡发动机维修专用工具： 【15】  发动机存放架

9.3 安装水泵、水泵皮带轮

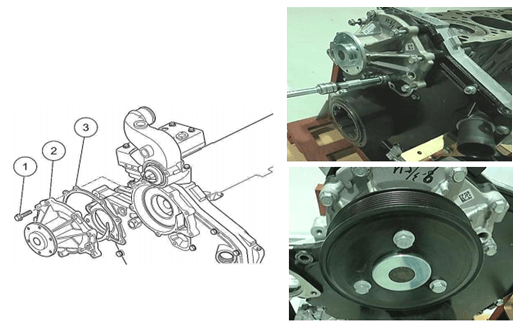

①水泵安装示意图，固定螺栓、水泵 、密封垫


②安装水泵：


水泵安装前用手转动水泵叶轮，应能旋转自如，不得有卡滞或擦磨现象；


水泵泵体安装面应无机械损伤；


密封垫平面无缺损、弯折断裂；


将密封垫套入水泵固定螺栓后与水泵一起安装在齿轮室上，用扭力扳手35Nm力矩交叉对角拧紧固定螺栓。


③将水泵皮带轮安装在水泵上，用扭力扳手22Nm力矩分别拧紧3颗固定螺栓。完成安装后用手转动水泵皮带轮，应能旋转自如，不得有卡滞或擦磨现象
