【重卡发动机维修手册】重汽MC07发动机装配（14）

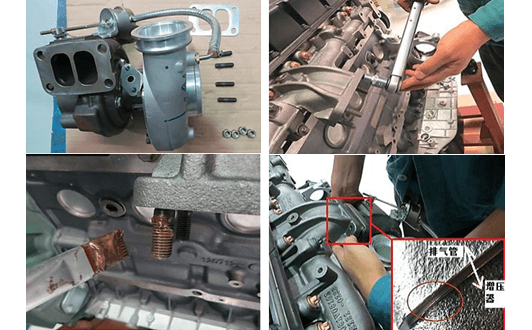

14.1安装增压器

①检查：


增压器叶轮应能灵活转动，不得有卡滞现象。


三四缸排气歧管上安装平面和增压机上安装平面应无机械损伤。


②在第三四缸排气歧管的增压器安装平面上拧入4颗双头螺栓，用扭力扳手40Nm 力矩拧紧。


③在双头螺栓螺纹表面涂适量摩力克1000高温螺纹胶。


④增压器密封垫由厚薄两层组成，将厚的一层朝向排气歧管后，连同增压器一起安装在排气歧管上。


⑤用扳手拧紧4颗固定螺母。


⑥增压器安装完毕后需在进油口内加注适量清洁机油。

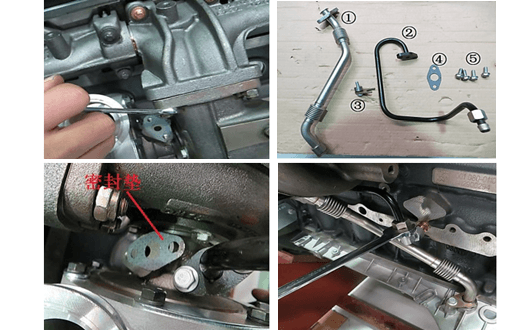

⑦安装增压器回油管增压器进回油管组件。


⑧安装增压器进油管：

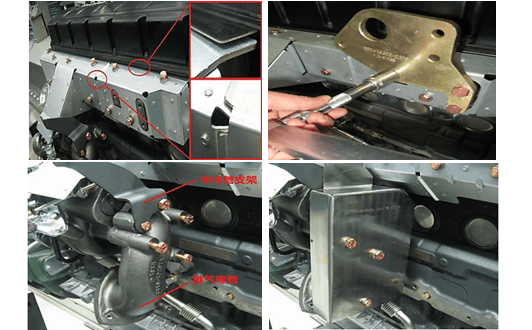

⑨安装排气管隔热罩及吊耳


⑩安装增压器排气弯管、中冷管支架：

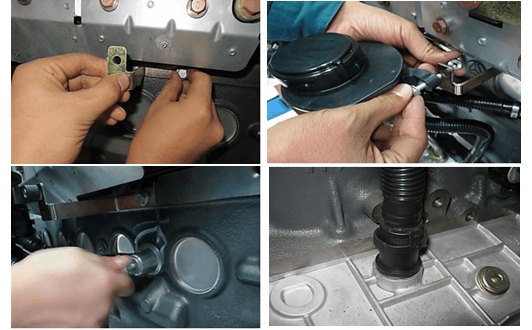

14.2 安装油气分离器

①将油气分离器支架安装在曲轴箱上对应螺孔内（一二缸排气歧管下方），用扭力扳手 35Nm 力矩拧紧。


②检查：油气分离器通风管和回油管应无破损、无堵塞。


③用压缩空气对通风管和回油管进行吹净。


④油气分离器部装


⑤将油气分离器装上固定板，拧上固定螺栓和螺母。


⑥用扭力扳手 15Nm 力矩拧紧油气分离器固定螺栓。


⑦将通风管对准曲轴箱上的对应位置，拧上固定螺栓后用扭力扳手 35Nm 力矩拧紧。


⑧将油气分离器回油管末端的快接插头插入已安装在曲轴箱过渡板上的下回油管。
