如何检测刹车总泵故障?来山东田中看一看

文章出处:田中卡车工具网责任编辑:客服04作者:客服04人气:-发表时间:2020-03-27 15:33:00【

  欧曼重卡牵引车制动系统气路各阀件都有其专有的特性,当制动气路系统产生故障时,说明该气路系统某一个或多个阀件丧失了它应有的功能。因此检测阀件的气压就可以准确地判断该阀件是否存有故障。

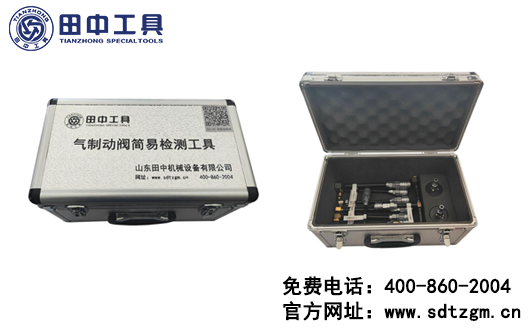

  气制动阀简易检测工具【TZ700105G】用来判断欧曼全系列牵引车制动气路系统各阀件是否存在故障,操作简单,判断准确,降低错判率,提高维修效率。

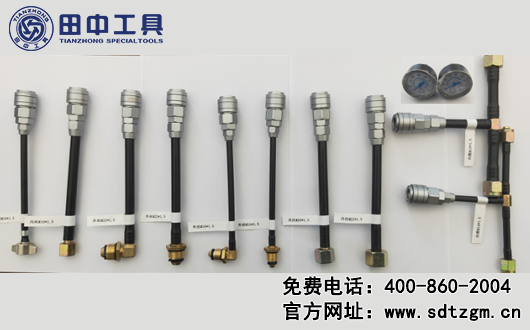

  该套工具用于检测空气干燥器故障,四回路保护阀故障,主制动阀(刹车总泵)故障,主制动阀(继动阀)故障。

气制动阀简易检测工具

气制动阀简易检测工具

  主制动阀(刹车总泵)故障检测操作:

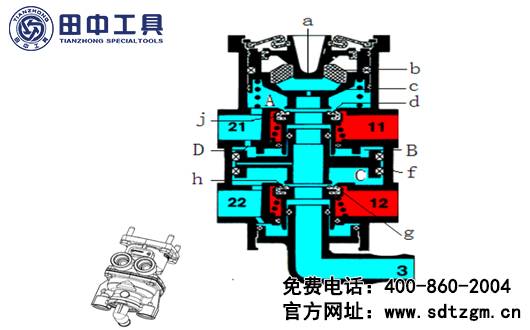

  主制动阀(刹车总泵)共有五个接口:

  【11】—后制动回路进气口(接后制动回路储气筒)

  【21】—后制动回路出气口(接后制动继动阀控制口【4】)

  【12】—前制动回路进气口(接前制动回路储气筒)

  【22】—前制动回路出气口(接前制动分室-前刹车分泵)

  【03】—排气口

刹车总泵

  检测前制动回路:

  ①将主车主制动阀前制动回路出气口(接前制动分室-前刹车分泵)接口处的连接管线用24mm开口扳手拆下;

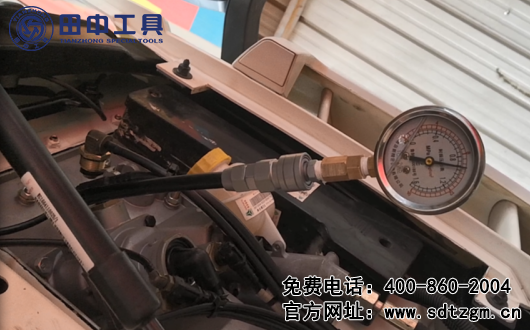

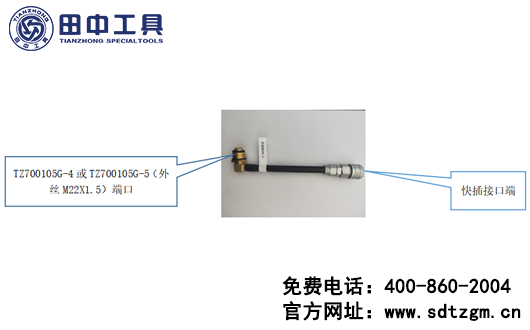

  ②用主制动阀(刹车总泵)检测管线【TZ700105G-4或TZ700105G-5(外丝M22X1.5)端口】连接主制动阀前制动回路出气口(接前制动分室-前刹车分泵)接口,24mm开口扳手拧紧;检测管线快插口端连接【TZ700105G-1】气压表;

刹车总泵

  ③启动发动机,向回路充气至气压表指示在0.80-1.0mpa范围;

  ④踩下制动踏板,观察检测气压表读数,如果气压读数随踏板行程的增加而同步增大,且踏板踩到底时,检测气压表最终指示与气源气压表读数完全一致;当完全放松制动踏板时,检测气压表指示迅速归零,说明主制动阀前制动回路正常。

  检测后制动回路:

  以同样的方式检测主制动阀后制动回路出气口(接后制动继动阀控制口【4】)出气口的气压值,如果与上述结果一致,说明主制动阀后制动回路正常;以上两项测试完全满足上述要求,证明该主制动阀是合格的。

  故障诊断:以上测试只要有一项测试不符合上述要求,该阀就是故障阀,应予更换。

刹车总泵

  以上就是利用气制动阀简易检测工具检测主制动阀(刹车总泵)的方法,如果您想了解更多检测方法,可以随时和我们联系。请联系官网右侧的在线客服,或致电400-860-2004。
