重汽新型变速箱维修工具手册—中国重汽手自一体AMT安装与拆卸：电、气管路部分的拆装以及注意事项。

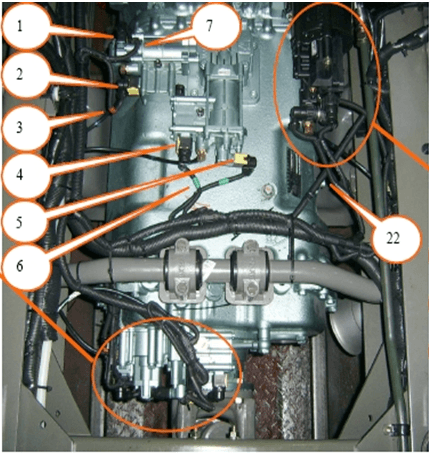

  1、电路部分插接头连接及标记如图所示

1、选档气缸传感器；2、选档气缸电磁阀；3、红颜色标记；4、换挡气缸电磁阀；
5、换挡气缸传感器；6、绿颜色标记；7、线束固定孔； 22、输入轴转速传感器（黑色）;
插分档：黄色  范围档：蓝色  选档：红色  换挡：绿色

  2、气路部分


  AMT气操纵系统通过储气筒给管路分配模块供气，管路分配模块有六个接口，分别接入离合器助力缸、插分挡气缸、范围挡气缸、X-Y机构、变速器制动器电磁阀等（各管路外径详见附件3：气操纵系统控制原理图）。


  管路拆卸前必须先将储气筒内的气体排空（拉下储气筒底部的放水阀即可），确认管路中没有压力，然后拧下快插螺母座既可将管路拆下，重新装配前所有部件必须清洁或更换新件。

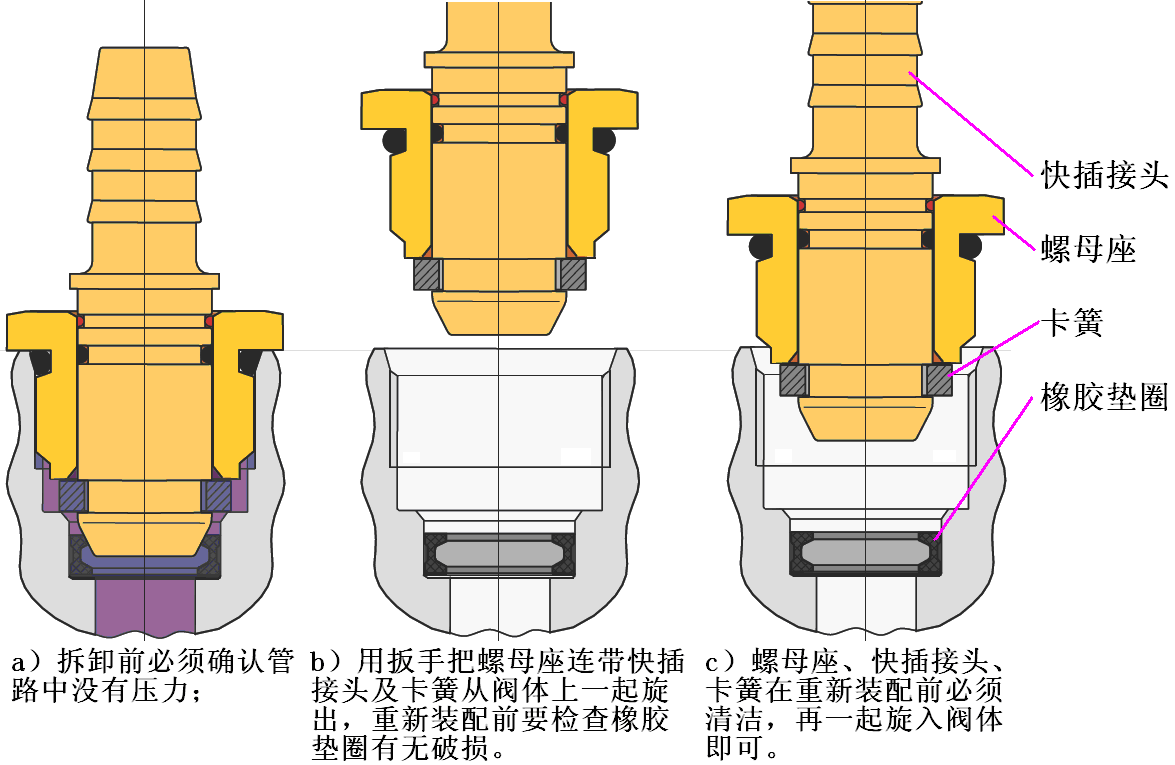

图 快插组件的拆卸和重新安装


  注意事项：


  ●该系统中所有接口处的快插螺母座拧紧力矩在10～17Nm，快插接头应插接牢靠，管路不允许有馈折现象。


  1、HW20716A变速器的三根换挡拨叉轴总成与普通的HW20716系列变速器有所不同，在维修更换时要特别注意。具体拆装操作可参见HW20716变速器维修手册。


  2、电气系统的接插件型号、针脚定义、拆装以及注意事项等见附件4：


  3、拆装完毕后的动作及注意事项：


  ●检查所有接插件接头是否全部接上，所有气管路接头全部接上。


  ●所有线束和气管路应就近固定并确保行车过程中没有磨损和磕碰。


  ●若是拆装了范围档、插分档、XY执行机构、PCA等件，应进行系统重置，系统重置步骤请参见使用说明书。
