MCY13曼桥为中国重汽在引进MAN驱动桥技术基础上，改进开发的新型车桥，为满足其售后维修，田中工贸开发了重汽维修专用工具——MCY13曼桥工具，中国重汽先后签订了千套订单配发至全国服务站。



  重汽维修专用工具——MCY13曼桥工具使用说明（一）：

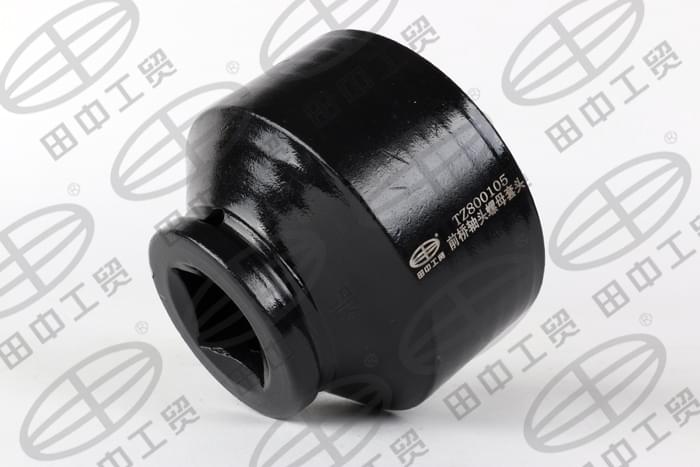

1.前桥轴头螺母S=70套头（TZ800105）



图1前桥轴头螺母S=70套头 图2将前桥轴头套头套在轴头螺母上  图3拆卸前桥轴头螺母


拆卸时，首先将前桥轴头螺母套头套在轴头螺母上（如图2），用电动扳手向旋松方向转动套头即可将轴头螺母拆卸（如图3）。

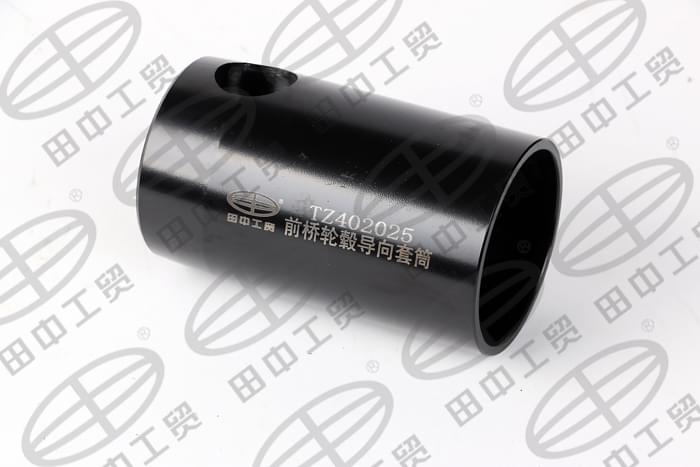

2.前轮毂导向套筒（TZ402025）



图1  前桥轮毂导向套筒  图2将前桥轮毂导向套筒拧套在轴头上 图3 安装轮毂总成


将前桥轮毂导向套筒（如图1）拧套在轴头上（如图2），然后将轮毂总成和制动盘顺着专用工具安装到位（如图3）。

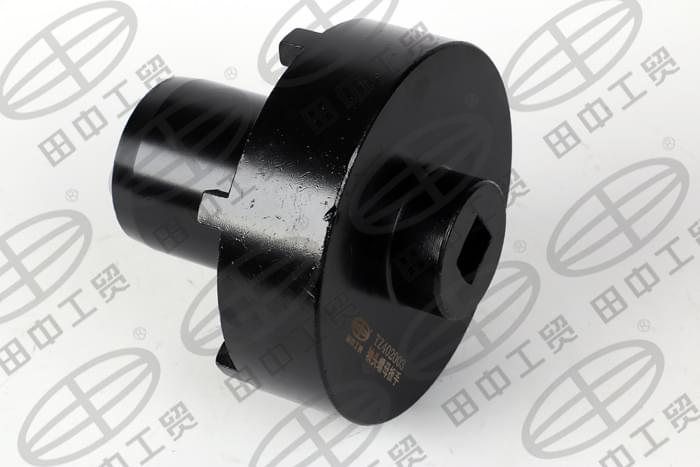

3.轴头螺母扳手(TZ402003)

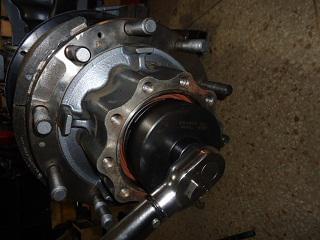

  图1  轴头螺母扳手        图2 拆卸中后桥轴头螺母


在拆装轴头螺母时，首先把轴头螺母扳手（图1）套在轴头螺母上，用扭力扳手辅助拆、装(如图2)。

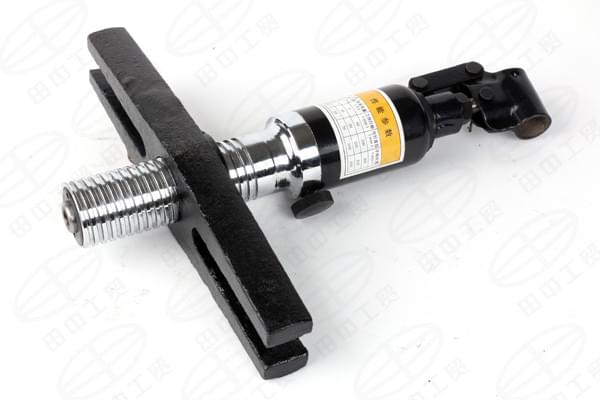

4.15T液压拉马三爪装置（TZ800317）


15T液压拉马三爪装置如左图在曼桥拆装时用在以下3处：

1）拆卸轮毂时，配合轮毂拔出器垫块使用。
2）拆装轮毂内轴承单元，配合轮毂内轴承拆装垫板。
3）拆卸主动圆锥轴承座。
此工具仅配一套。

 15T液压拉马三爪装置


5.轮毂拔出器垫块（TZ402026）

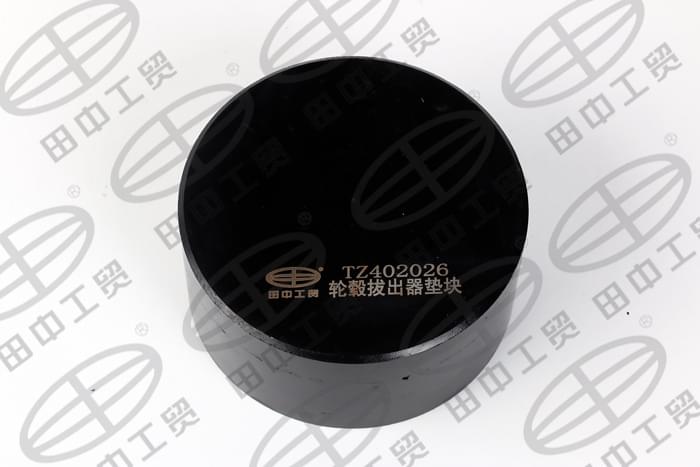

轮毂拔出器垫块如图1所示。将垫块拧紧在半轴套管轴头上。



   图1轮毂拔出器垫块         图2安装垫块

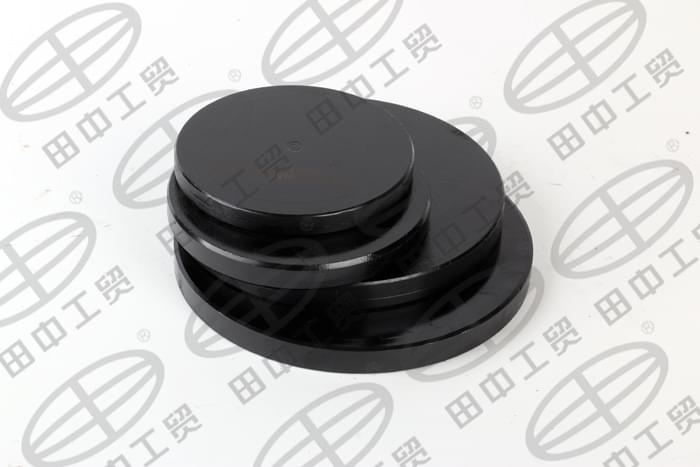

6.轮毂内轴承拆装垫板(TZ402007)



 图1轮毂内轴承拆装垫板  图2放置15T液压拉马三爪装置  图3拔出轮毂内轴承


首先将轮毂内轴承拆装垫板（图1）放在轴承单元上，然后将15T液压拉马三爪装置抓住轮毂边缘（图2），拧紧拉马开关，打压拉马即可顺利将轴承单元拔出(图3)。(配有前桥拆装2件垫板﹑中后桥拆装2件垫板)




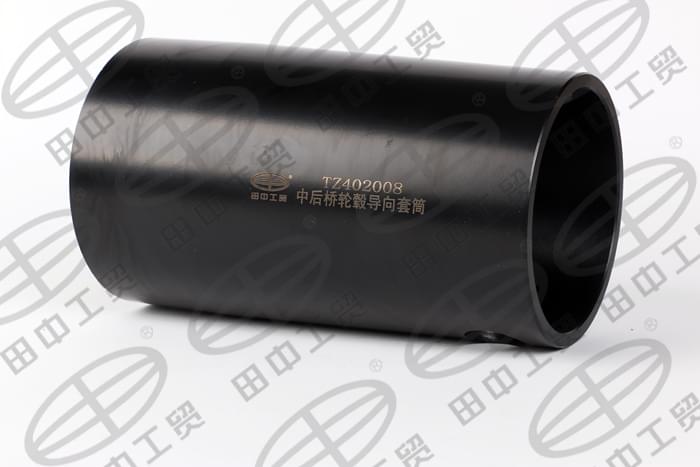

7.轮毂导向套筒(TZ402008)

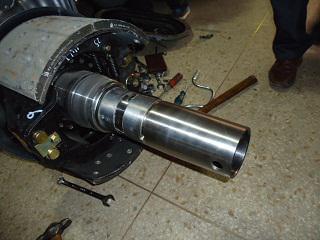

  图1 轮毂导向套筒   图2 导向套筒安装在轴头  图3安装轮毂总成和制动盘


将轮毂导向套筒（如图1）拧套在轴头上（如图2），轮毂总成和制动盘顺着轮毂导向套安装到位（如图3）。

  如需了解更多重汽维修专用工具——MCY13曼桥工具产品详情及使用案例，请点击网站右侧的在线客服进行咨询，或致电免费电话400-860-2004.田中工贸—卡车维修工具。
