ZF16档变速器前箱拆卸需完成工作：

  1.拆卸六角螺栓；

  2.取下分离拨叉和分离轴；

  3.取出输入轴盖及密封垫；

  4.取出中间轴调整垫片，输入轴调整垫片；

  5.取出油泵滤清器；

  6.取下垫圈，波纹环，垫圈；

  7.拆卸紧固螺栓；

  8.取下输入轴导管；

  9.取下油泵总成；

  10.取下油泵转子，油泵轴；

  11.拆卸输入轴油封；

  12.取出定位销拆卸器及定位销；

  13.拆卸前箱壳体螺栓；

  14.吊出前箱壳体；

  15.取下垫片；

  16.拆卸中间轴轴承外圈和输入轴轴承外圈。

  使用工具：吸棒、T27扭力扳手、铁锤、冲子、吊装工具、铁棒

  拆卸部件：

  1.六角螺栓；

  2.分离拨叉和分离轴；

  3.输入轴盖及密封垫；

  4.中间轴调整垫片，输入轴调整垫片；

  5.油泵滤清器；

  6.垫圈，波纹环，垫圈；

  7.紧固螺栓；

  8.输入轴导管；

  9.油泵总成；

  10.油泵转子，油泵轴；

  11.输入轴油封；

  12.定位销拆卸器及定位销；

  13.前箱壳体螺栓；

  14.前箱壳体；

  15.垫片；

  16.中间轴轴承外圈和输入轴轴承外圈。

  操作步骤：

  1.将变速箱翻转180°；

  2.拆卸2颗六角螺栓；

  3.取下分离拨叉和分离轴；

  4.拆下18颗六角螺栓；

  5.取出输入轴盖及密封垫；

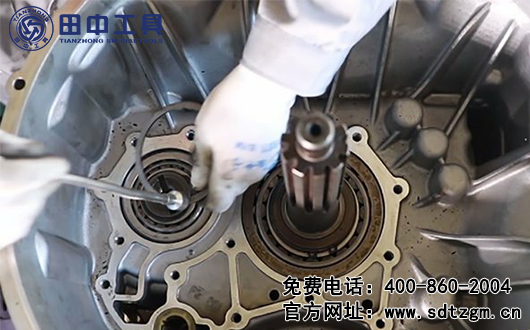

  6.使用吸棒依次取出中间轴调整垫片，输入轴调整垫片；

  7.取出油泵滤清器；

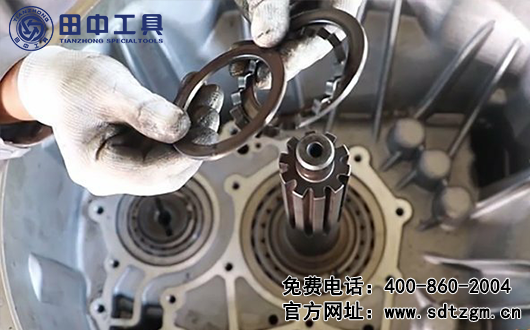

  8.从输入轴上取下垫圈，波纹环，垫圈；

  9.拆卸4颗紧固螺栓；

  10.取下输入轴导管；

  11.使用T27扭力扳手拆卸2颗紧固螺栓；

  12.从输入轴盖上取下油泵总成；

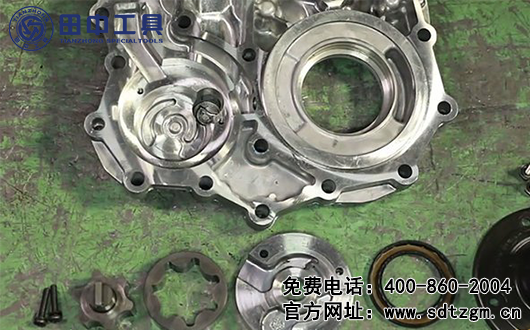

  13.从油泵盖上依次取下油泵转子，油泵轴；

  14.使用铁锤及冲子拆卸输入轴油封；

  15.将定位销拆卸器工装的附件螺栓，穿过定位销拆卸器；

  16.拧紧附件螺栓，使其固定到定位销上；

  17.将定位销拆卸器连同定位销一起取出；注意：确保定位销完全退出主箱壳体。

  18.拆卸前箱壳体螺栓；

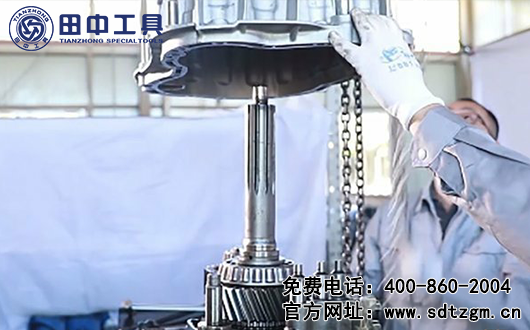

  19.使用吊装工具吊出前箱壳体；

  20.取下垫片；

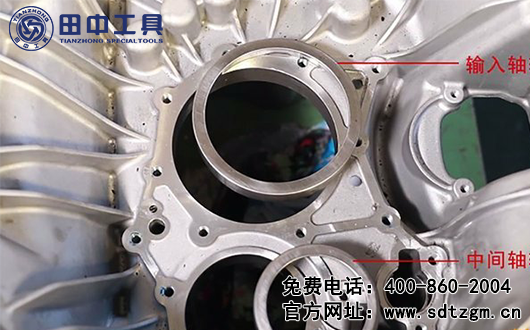

  21.使用铁锤和铁棒拆卸中间轴轴承外圈和输入轴轴承外圈。
