潍柴发动机专用维修工具使用说明（二）

8. 缸套压入工具（TZ100122） ，如图8
用途：把缸套压入汽缸。
操作方法：如图8-1
换上缸套压入工具（TZ100122）配套的两根带销孔的光杆（同气缸套拔出器配套的两根光杆），并旋入汽缸侧的两个M16*2.0螺孔中。然后把缸套压 入工具的压头压在缸套上，并把缸套压入工具的主体支架架在两根带销孔的光杆上插上销钉。最后用手柄摇动液压千斤顶，把缸套压入汽缸。


             图8  缸套压入工具

           图8-1  缸套压入工具操作

9. 气门油封安装器（TZ100310），如图9
用途：安装发动机气门油封。
操作方法：利用气门油封安装器（TZ100310）在气门导管上安装气门油封（此安装工具的导杆为可拆卸式）。
注意：安装不当会引起泄漏，气门油封不能重复使用。

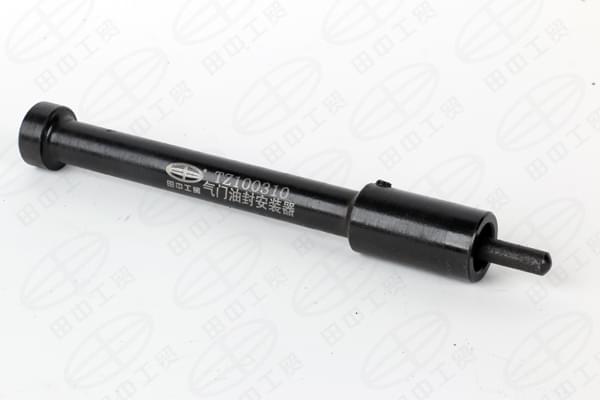

           图9  气门油封安装器



10. 气门弹簧压缩器（TZ100311），如图10
用途：压气门弹簧，安装气门锁夹。
操作方法：如图10-1，把气门弹簧压缩器（TZ100311）螺纹连接端旋入图中箭头所指处，然后把气门弹簧压缩器（TZ100311）的压头压在气门弹簧上，手握住手柄，并下压，直到手柄杆为水平状态，此时方可安装气门锁夹。

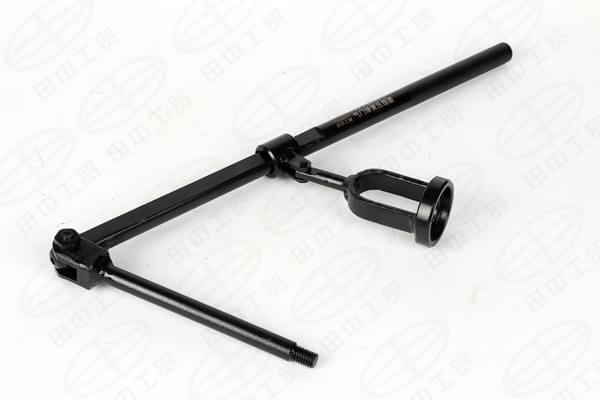

           图10  气门弹簧压缩器

            图10-1  气门弹簧压缩器操作


11. 涡轮增压机油接口拆装器（TZ100312），如图11
配套使用工具：1/2″棘轮扳手
用途：拆装涡轮增压机油接口的螺栓。
操作方法：把涡轮增压机油接口拆装器（TZ100312）套在涡轮增压机油接口螺栓上，配合使用工具1/2″棘轮扳手，进行拆装。

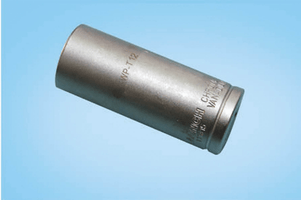

         图11  涡轮增压机油接口拆装器


12. 铜锤（TZ100315），如图12
用途：敲击钣金件和敲击不希望被敲击变形、凹陷、破裂的部件。。
操作方法：握住铜锤（TZ100315）的手柄，用锤头敲击希望被敲击的部件或部位。

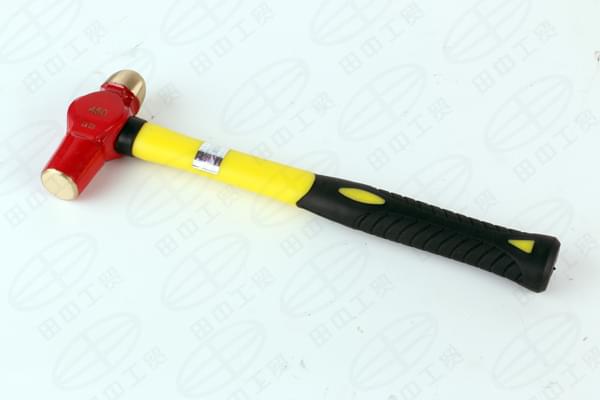

               图12  铜锤

13. 卡簧钳（TZ100314），如图13
用途：拆装卡簧。
操作方法：用卡簧钳（TZ100314）钳嘴的凹槽钳住卡簧，用力握压卡簧钳（TZ100314）手柄，然后即可进行卡簧的拆装。



            图13  卡簧钳

14、潍柴发动机翻转架（TZ600101），如图14
用途：大修、拆装潍柴发动机。
操作方法：如图14-1，潍柴发动机翻转架（TZ600101）由支架与翻转头组成，在发动机缸体机油散热器一侧有3只M16的联接螺孔，用螺栓将发动机与翻转头联接，可360度旋转，从而完成发动机总成解体和组装的任务。

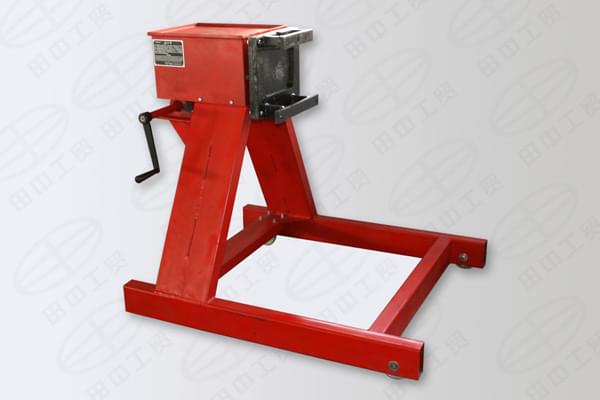

            图14  潍柴发动机翻转架

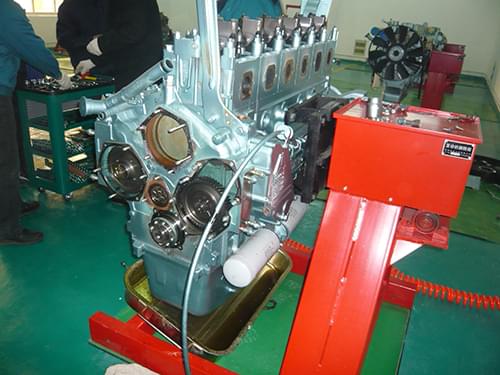

        图14-1  潍柴发动机翻转架操作

如果您对以上潍柴发动机专用维修工具感兴趣，或者有任何疑问，请登录田中工贸官网http://www.sdtzgm.cn,或致电400-860-2004.田中工贸——潍柴发动机专用维修工具厂家！
