潍柴发动机专用维修工具使用说明（一）

1. 连接板定位器（TZ100301），如图1
用途：给连接板做定位。
操作方法：把连接板定位器（TZ100301）插入图中箭头所指处，进行连接板的定位。

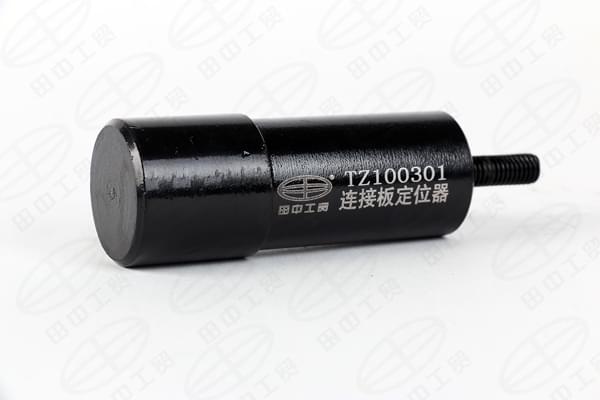

            图1 连接板定位器


2. 喷油器拆卸器（TZ100302），如图2
用途：拆卸喷油器。

操作方法：见图2-1，把转换手柄的螺纹接头旋入喷油器拆卸器（TZ100302）的螺纹孔中，然后把喷油器拆卸器（TZ100302）套在喷油器上，手握转换手柄向上提出喷油器。

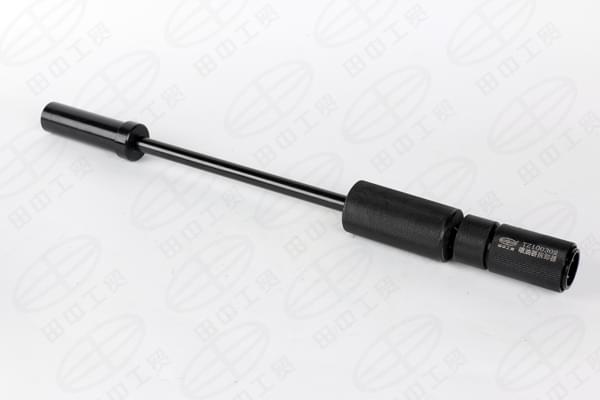

           图2 喷油器拆卸器

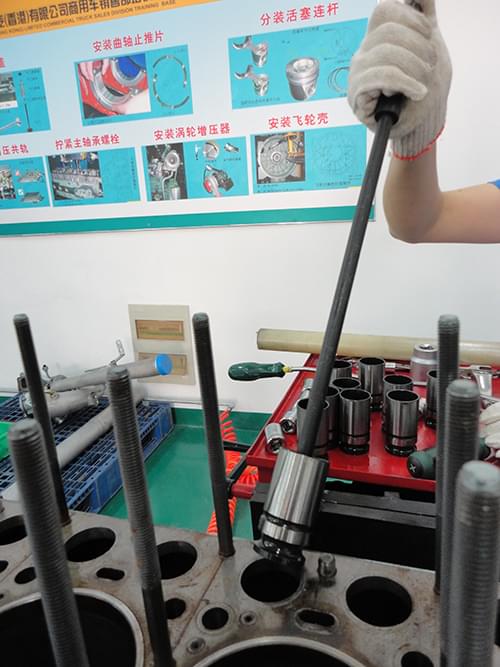

          图2-1 喷油器拆卸器使用



3.活塞安装锥套（TZ100304），如图3
用途：固定活塞环，以安装活塞，保护活塞不受损坏。
操作方法：如图3-1，先把活塞安装锥套（TZ100304）套在活塞和活塞环上，将活塞对准气缸后轻轻向下敲击活塞，直至装入。

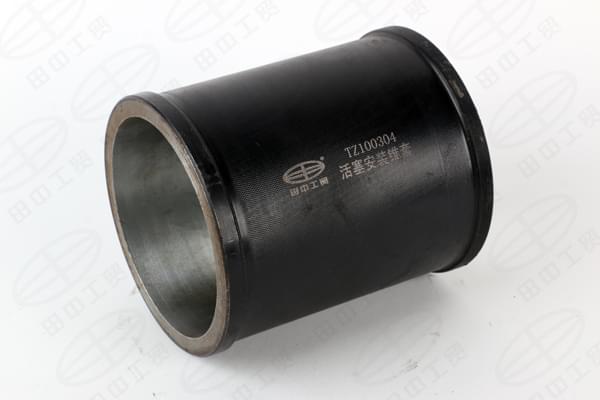

           图3  活塞安装锥套

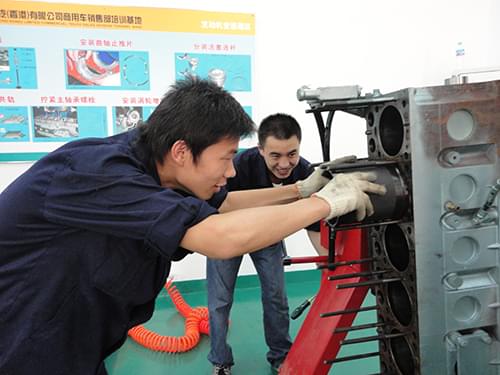

              图3-1  活塞安装锥套操作

4. 液压挺柱安装器（TZ100305），如图4
用途：拆装液压挺柱。
操作方法：如图4-1,手握液压挺柱安装器（TZ100305）的手柄，且大拇指向下按液压挺柱安装器的压头，然后把液压挺柱安装器的下端插入液压挺柱中，松开大拇指，即可开始进行安装。

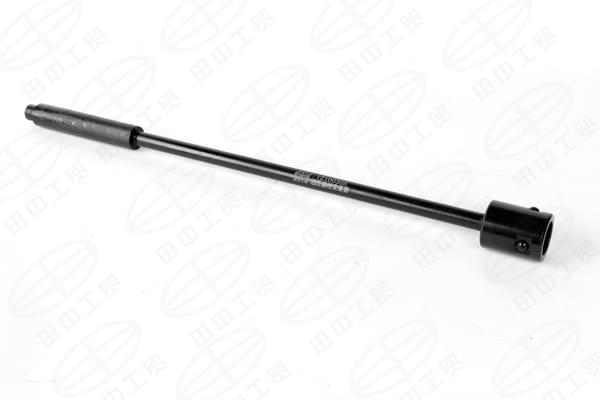

          图4  液压挺柱安装器

         图4-1  液压挺柱安装器操作


5. 前油封安装器（TZ100306），如图5
用途：安装发动机曲轴前油封。
操作方法：将专用工具-前油封安装器（TZ100306）套上油封，然后一起装在曲轴前端（用拧上配套螺栓的方法进行安装），通过拧动前油封安装器自身的螺母，把前油封压入安装到位。

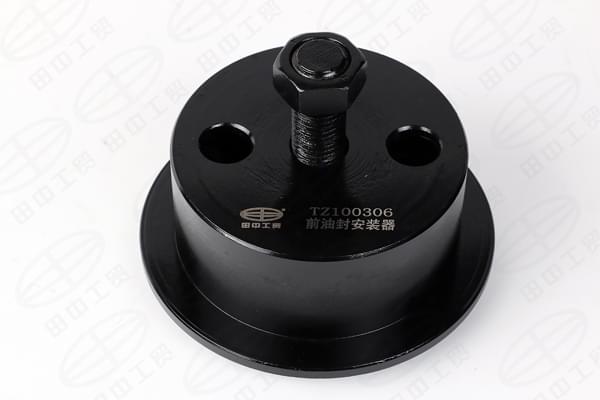

            图5  前油封安装器

6. 后油封安装器（TZ100307），如图6
用途：安装发动机曲轴后油封。
操作方法：将专用工具-后油封安装器（TZ100307）套上油封，然后一起装在曲轴后端（用拧上配套螺栓的方法进行安装），通过拧动后油封安装器自身的螺母，把后油封压入安装到位。

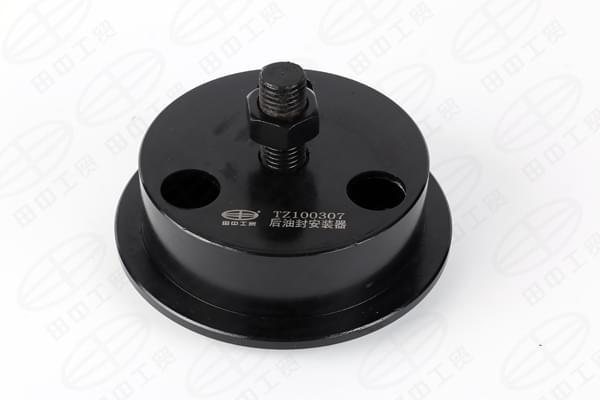

           图6  后油封安装器

7. 缸套拔出器（TZ100102），如图7
用途：把缸套拔出汽缸。
操作方法：如图7-1
取出汽缸两侧的M16*2.0的两根螺杆，换上缸套拔出器（TZ100102）配套的两根带销孔的光杆，并旋入被取出的两根螺杆的位置。然后把缸套拔出器（TZ100102）的支架架在两根带销孔的光杆上，把拔头在另一端套在缸套上，在两根带销孔的光杆上插上销钉。最后通过拧动缸套拔出器（TZ100102）上的螺母的方式，拔出缸套。

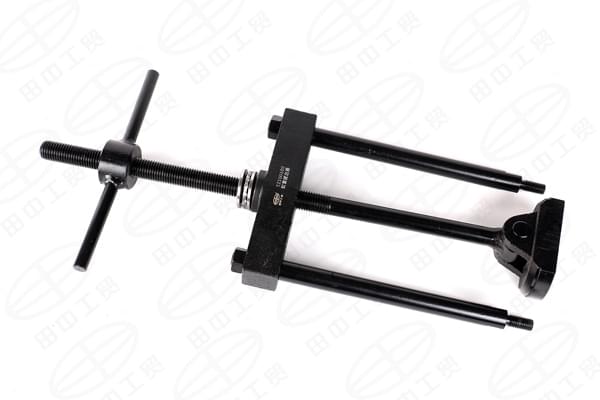

            图7  缸套拔出器

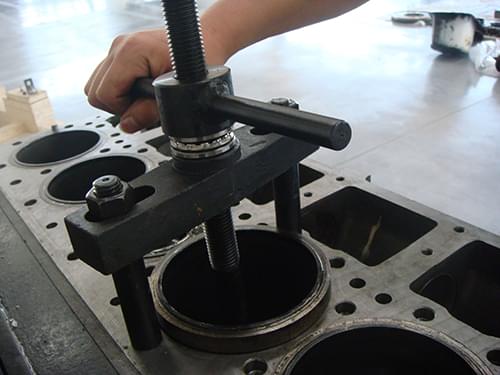

            图7-1  缸套拔出器操作

如果您对以上潍柴发动机专用维修工具感兴趣，或者有任何疑问，请登录田中工贸官网http://www.sdtzgm.cn,或致电400-860-2004.田中工贸——潍柴发动机专用维修工具！
