潍柴发动机维修专用工具手册—潍柴WP10发动机结构特点简介

文章出处:潍柴发动机维修专用工具网责任编辑:田中工贸推广01作者:潍柴发动机维修专用工具人气:-发表时间:2015-02-08 09:00:00【

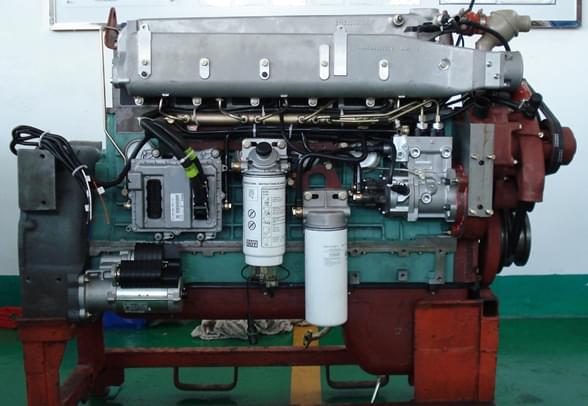

  潍柴发动机维修专用工具手册—潍柴WP10发动机结构特点简介:潍柴WP10发动机整体结构布置及主要件结构与WD615基本相同。



  因为采用了电控共轨燃油系统,所以相关的零部件结构进行了更改。与WD615柴油机相比较,潍柴WP10发动机结构变化较大的部分包括:



潍柴发动机维修专用工具




  1.1 电控燃油系统


  主要组件:


  共轨泵、共轨管、压力限制阀、喷油器、电控单元(ECU)、高压油管、低压油管、燃油滤清器、线束


  传感器:


  曲轴信号传感器、凸轮轴信号传感器—给ECU提供正确的曲轴转角,从而确定正确的喷油时间;


  冷却水温传感器、进气压力温度传感器、轨压传感器


  控制器:


  燃油流量控制器、喷油器控制器


  燃油的流向:


  燃油箱——粗滤器——ECU——输油泵——精滤器—共轨泵——高压油管——共轨管——高压油管——喷油器




  1.2 其余相关组件


  飞轮、飞轮壳、气缸体、齿轮室、空压机、油底壳

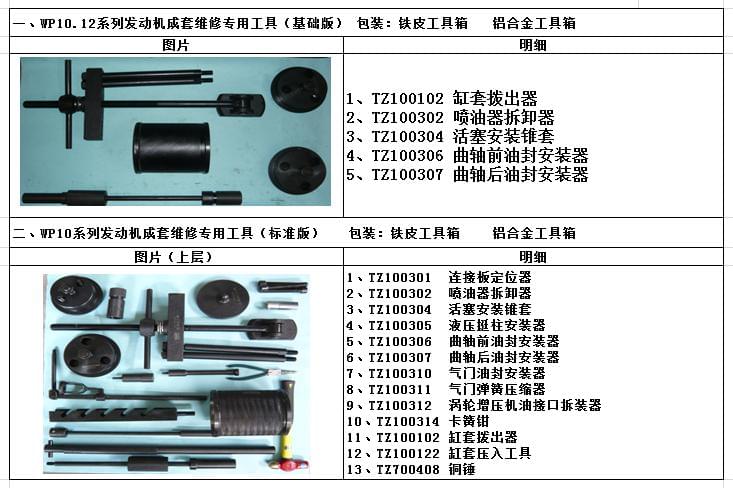

  WP10发动机维修专用工具与WD615发动机维修专用工具相比较,有的工具是通用的,另外一些基础工具的形式基本一致,尺寸略有差别。



潍柴发动机维修专用工具

潍柴发动机维修专用工具

潍柴发动机维修专用工具



  如需了解更多潍柴发动机维修专用工具信息,请登录田中工贸官网http://www.sdtzgm.cn,或者致电400-860-2004.田中工具—中国卡车维修工具品牌。
