潍柴发动机维修专用工具手册—WP10柴油机装配工艺要点

文章出处:潍柴发动机维修专用工具网责任编辑:田中工贸推广01作者:潍柴发动机维修专用工具人气:-发表时间:2015-02-08 09:00:00【

  潍柴发动机维修专用工具手册—WP10柴油机装配工艺要点:喷油器的安装、喷油器的拆卸、喷油器回油管的安装。



  喷油器的安装

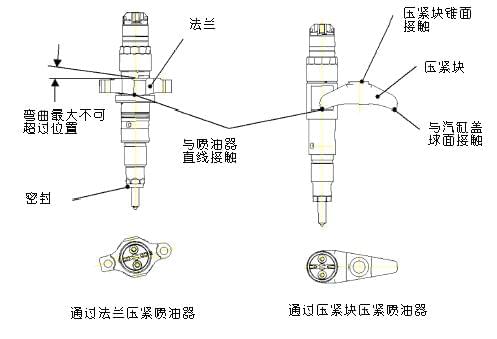

  喷油器通过法兰紧固在气缸盖上。下图所示为两种喷油器压紧样式。高压油管可以直接连接到喷油器上(通过外部接头),或间接的通过气缸盖内的内部高压接头连接。


  喷油器压紧力必须作用在轴向上,否则喷油器体的变形,将会加剧内部针阀体的磨损,影响寿命。


  喷油器紧固螺栓力矩M8(2根): 10~12N.m两个法兰拧紧力必须相等。法兰与喷油器成90°角,法兰两边必须同时夹紧。过高的压紧力会使得喷油率变化。

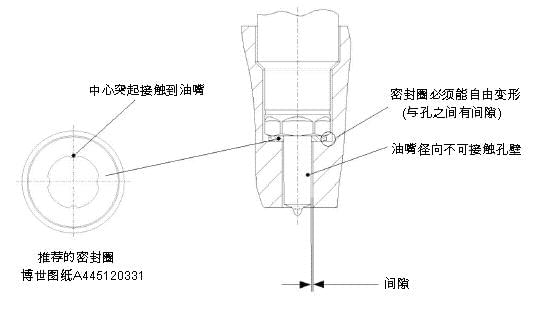

  在安装条件下,喷油器油嘴小外圆上不可以有侧向作用力。在轴向力的作用下,密封圈应可以在径向上发生变形而不接触到气缸盖内孔壁。


  每当安装一个喷油器,必须使用一个新的密封圈。使用过的密封圈会变硬。使用旧的密封圈很有可能造成泄漏并且导致喷油器压紧力异常。喷油器和喷嘴也会受到附带影响。



潍柴发动机维修专用工具



潍柴发动机维修专用工具





  喷油器的拆卸



  拆卸喷油器的时候,必须采用与安装顺序相反的步骤。然后手工将喷油器从气缸盖上拿掉。如果手工拿不下来,可以采用必要的工具将喷油器拿下来。这个特殊要求的工具必须保证接触到整个喷油器,并且不能有滑落可能。这个特殊工具不准碰到电磁阀以及电磁阀紧帽。不允许对喷油器体有任何的伤害。如果部件有损伤必须更换。否则会造成以后有漏油的可能性。


  在将喷油器再次插入气缸盖之前,应该清除气缸盖孔里的燃烧残渣。油嘴小外圆不要接触缸盖。油嘴小外圆上的任何残渣都有可能产生一个侧向力。




  喷油器回油管的安装




  安装回油管时应避免与汽车的高温部件接触(如排气管,涡轮增压器、废气回流管等)。回油管内不允许存在节流区域。回油管不可接触锋利的边缘,不可折成尖角,更不可被扭曲。回油管安装不当会引起燃油泄漏到发动机上,过高的回油压力影响喷油器的喷有规律。



  喷油器线束的安装




  紧固扭矩为1.5N.m。过高的扭矩会导致电气连接的断裂或松动,从而使喷油器失效。



  潍柴发动机维修专用工具



潍柴发动机维修专用工具

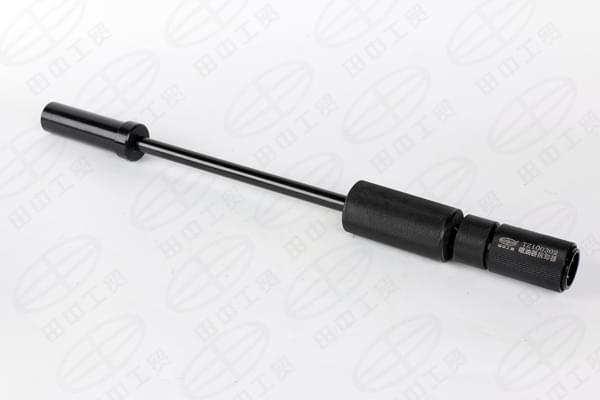

潍柴发动机维修专用工具——喷油器拆卸器

潍柴发动机维修专用工具



  如需了解更多潍柴发动机维修专用工具信息,请登录田中工贸官网http://www.sdtzgm.cn,或者致电400-860-2004.田中工具—中国卡车维修工具品牌。
