四回路保护阀故障检测方法

文章出处:田中卡车工具网责任编辑:客服04作者:客服04人气:-发表时间:2020-03-24 19:07:00【

  欧曼重卡牵引车制动系统气路各阀件都有其专有的特性,当制动气路系统产生故障时,说明该气路系统某一个或多个阀件丧失了它应有的功能。因此检测阀件的气压就可以准确地判断该阀件是否存有故障。

  气制动阀简易检测工具【TZ700105G】用来判断欧曼全系列牵引车制动气路系统各阀件是否存在故障,操作简单,判断准确,降低错判率,提高维修效率。

  该套工具用于检测空气干燥器故障,四回路保护阀故障,主制动阀(刹车总泵)故障,主制动阀(继动阀)故障。

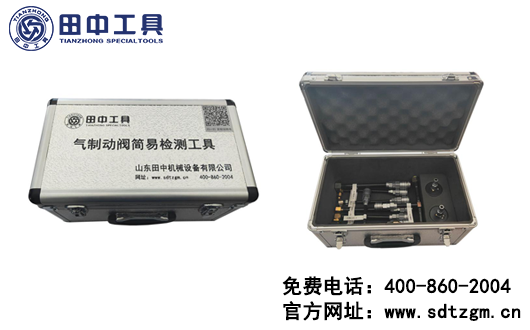

气制动阀简易检测工具

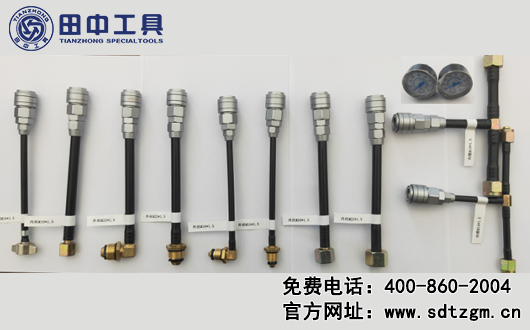

气制动阀简易检测工具01

  四回路保护阀故障检测操作:

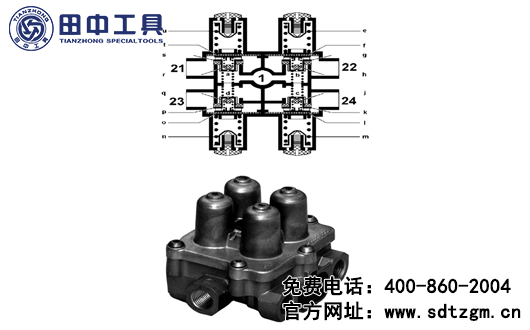

  四回路保护阀共有5个接口:

  【O1】—进气口(接空气干燥器【21】接口)

  【21】—后制动回路出气口(接后桥制动回路储气筒)

  【22】—前制动回路出气口(接前桥制动回路储气筒)

  【23】—驻车制动回路出气口(接驻车制动储气筒)

  【24】—辅助用气回路出气口(接辅助用气储气筒)

四回路保护阀

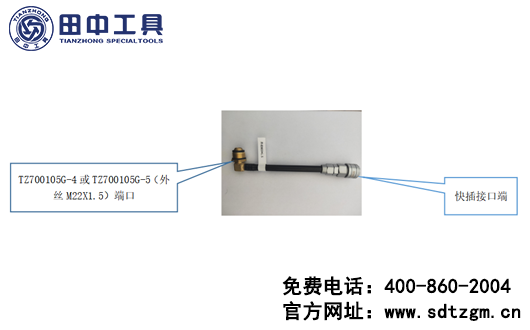

  ①将四回路保护阀检测管线【TZ700105G-4或TZ700105G-5(外丝M22X1.5)端口】与四回路保护阀出口后制动回路出气口(接后桥制动回路储气筒)处连接;再将【TZ700105G-1】气压表连接到检测管线快插接口端;

四回路保护阀快插接口端

  ②启动发动机待调压阀开启;

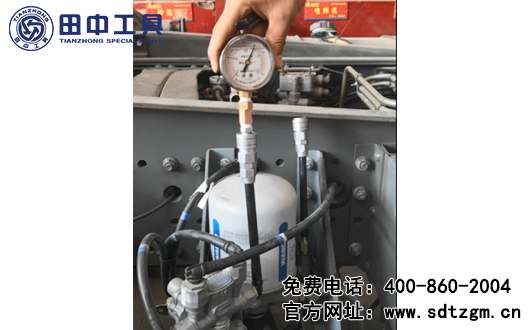

  ③观察四回路保护阀后制动回路出气口(接后桥制动回路储气筒)出口的气压值是否与驾驶室仪表盘气源气压一致;

  ④保持气源气压值在0.80-1.0Mpa范围,拆开四回路保护阀其余任何一个接头;

  ⑤观察连接后制动回路出气口(接后桥制动回路储气筒)接口的检测气压表读数是否下降至0.60-0.65Mpa就不再下降;

  ⑥重新启动发动机为回路充气,观察气压表读数是否达到0.67-0.70Mpa就不再升高;

  ⑦用上述方法对其余3个接口分别进行检测,其结果满足上述要求的阀是合格的。

  故障诊断:

  在上述检测中,只要拆开有一个出气口,其检测气压表气压持续下降,或者重新启动发动机为回路充气,检测气压表读数不能升至0.67-0.70Mpa,说明四回路保护阀故障应予更换。

四回路保护阀故障诊断

  以上就是利用气制动阀简易检测工具检测四回路保护阀的方法,如果您想了解更多检测方法,可以随时和我们联系。请联系官网右侧的在线客服,或致电400-860-2004。
