山东田中生产的ZF16档变速器维修专用工具，满足ZF变速器标准拆装要求，2016年ZF进入中国市场，山东田中即在福田、重汽等主机厂要求下开发适用于国内维修的专用变速器拆装工具，保证维修质量，提高维修标准，减少维修工时。

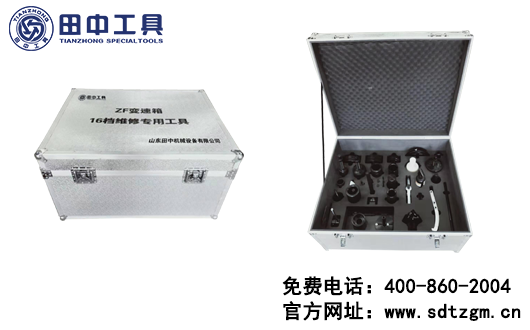

  山东田中生产的ZF16档变速器维修专用工具，工具箱内含26种维修专用工具，适用于ZF16档手动变速器维修拆装，维修适用车辆包括福田欧曼EST、重汽汕德卡等车型。

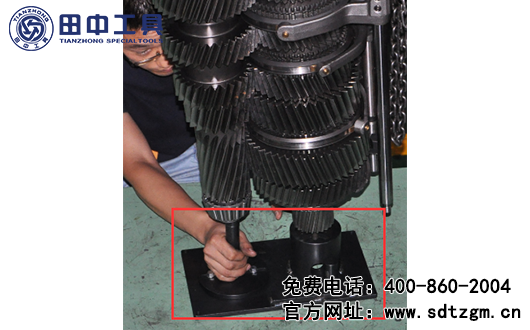

  主副轴安装工装/二轴支撑工装【S399171ZF240】操作说明：

  ①将主副轴安装工装放置到地面上，保证地面水平和专用工具的平稳；

  ②将副轴垫块放置到副轴支撑座上，主要用于调整主副轴之间的高度；

  ③配合主副轴拨叉轴吊具，调整副轴支撑座左右的距离调整到位后，将主副轴从主箱内吊装到专用工具上，用螺栓将副轴支撑座进行固定，从而可以拆装主副轴上的轴承和齿轮。

  ④将主轴反向放置到支撑套内，可以用液压省力拆装总成拔取一档齿轮和二档齿轮。

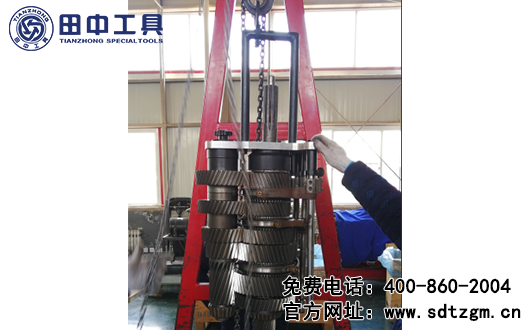

  主副轴拨叉轴吊具【S399171ZF250】使用说明：

  ①配合龙门吊将主副轴拨叉轴吊具吊起后落在主副轴上；

  ②将主轴轴承压套放置在主轴上，副轴轴承压套固定在副轴轴承上，用连接把手进行拧紧固定副轴；

  ③将拨叉轴护套固定高低档和半档拨叉轴；

  ④用主副轴拨叉轴吊具将主副轴从主箱内吊装到主副轴安装工装上，进行拆装主副轴。

  如果您对ZF16变速箱维修工具想有更多的了解，可以随时和我们联系。请联系官网右侧的在线客服，或致电400-860-2004。
