重卡柴油机采用干式薄壁缸套，在安装缸套时，需将缸套压入缸体座孔并压装到位，必须使用气缸套安装专用工具进行安装，田中工贸，15年重卡工具开发技术造就好工具！

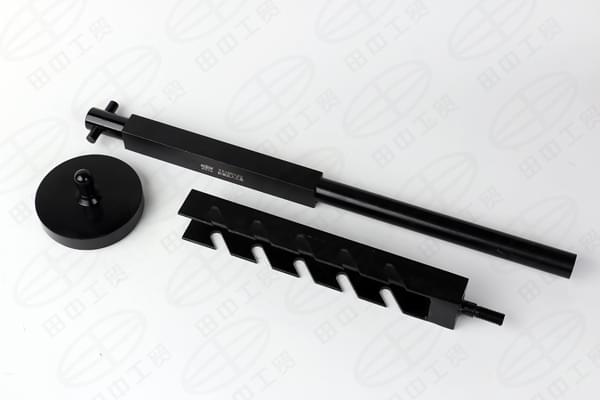

如下图1所示，气缸套安装专用工具(编号TZ100122)由压盘、固定架及压杆组成。尺寸分别约为直径134mm、长度420mm、长度580mm，整体重量约为8.5kg。材质采用45#钢，表面经过法兰处理。

气缸套安装专用工具

图1 气缸套安装专用工具

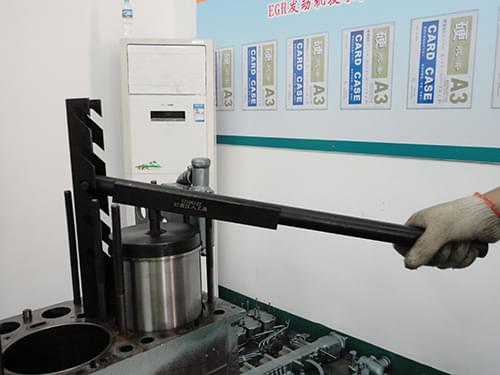

当缸套放入缸体座孔之后，将压盘放到缸套上面，然后将固定架带丝一端旋入缸体上缸盖主螺栓孔内（槽钢开口面向缸套空座），然后将压杆带销轴段放入固定架开口槽内，同时压杆底部圆弧槽道轨要压在压盘突出圆球柄，要缓慢的压动压杆至缸套安装到位，如下图2所示。

气缸套安装专用工具

图2 气缸套安装专用工具操作

田中工贸生产的气缸套安装专用工具有效保证了缸套顺利且无损坏的安装到位，是维修发动机安装缸套的专用工具，了解更多详情请请登录田中工贸官网http://www.sdtzgm.cn,或致电：400-860-2004
