重汽气囊垫块工装
重汽气囊垫块工装
产品分类： 发动机维修工具[必备单品]
产品说明：针对重汽SITRAK-6X2 九气囊及SITRAK-6X4八气囊车辆，涉及到气囊升降异常、更换气囊悬架、更换ECAS-ECU、更换气压传感器（此维修只做压力标定）、调整高度控制阀的售后维修作业，需要对车辆的ECAS系统气囊高度进行标定，为此山东田中机械设备有限公司与重汽合作开发了气囊垫块工装，以便于进行ECAS系统气囊高度标定工作。
订购热线：400-860-2004
| 重汽气囊垫块工装介绍 | |
|---|---|
针对重汽SITRAK-6X2 九气囊及SITRAK-6X4八气囊车辆，涉及到气囊升降异常、更换气囊悬架、更换ECAS-ECU、更换气压传感器（此维修只做压力标定）、调整高度控制阀的售后维修作业，需要对车辆的ECAS系统气囊高度进行标定，为此田中工贸与重汽合作开发了气囊垫块工装，以便于进行ECAS系统气囊高度标定工作。 | |
| 产品名称 | 气囊高度调整工装、气囊高度调整工具 |
| 产品编号 | TZ700120 |
| 产品用途 | 标定气囊高度 |

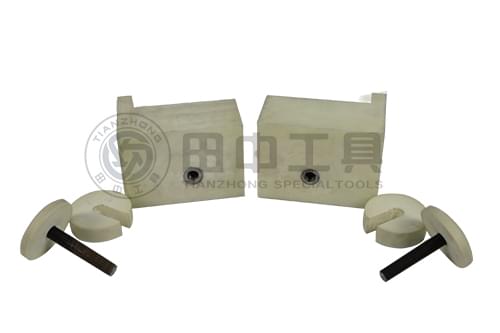

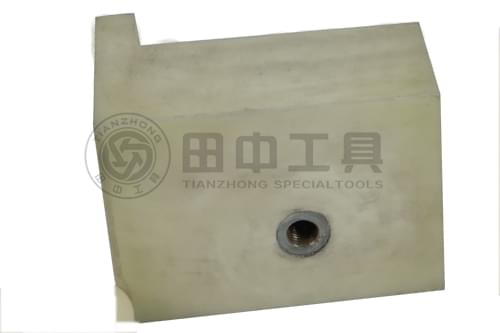

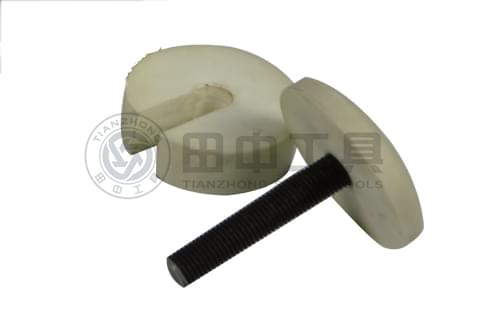

| 重汽气囊垫块工装实拍图片 | |
|---|---|
 | |
 |  |
| 重汽气囊垫块工装使用说明 |
|---|

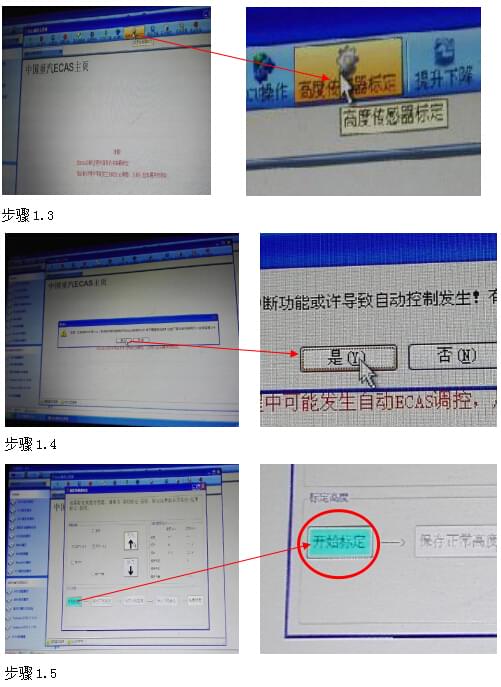

| 1. 打开电脑双击EOL软件图标，打开后在界面的右下角点击ECAS控制器，点击界面上部的“高度传感器标定”，再点击“是”进入调整页面，点击开始标定； |
|

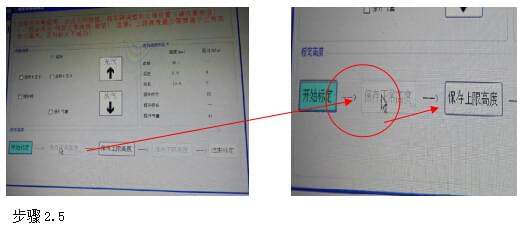

| 2.首先标定的为车辆正常高度，在“高度传感器标定”界面，先勾选后桥（左）、后桥（右），再点击充气，将车辆整体提升，在后桥放入工装垫块（注：八气囊车型中高位鞍座使用垫块与九气囊垫块一致，低位鞍座使用的工装垫块比九气囊车型的工装垫块低25mm），再点击放气，使纵梁下翼面与垫块工装接触，此时高度即为车辆正常高度，测量后部纵梁下翼面与地面距离A:（约为740-750mm），ECAS横摆杆应为水平状态，检测销轴能够通过ECAS高度传感器检测孔，点击电脑界面的“保存正常高度”车辆的正常高度即调整完毕，程序自动变为“保存上限高度”开始调节上限高度。 |
|

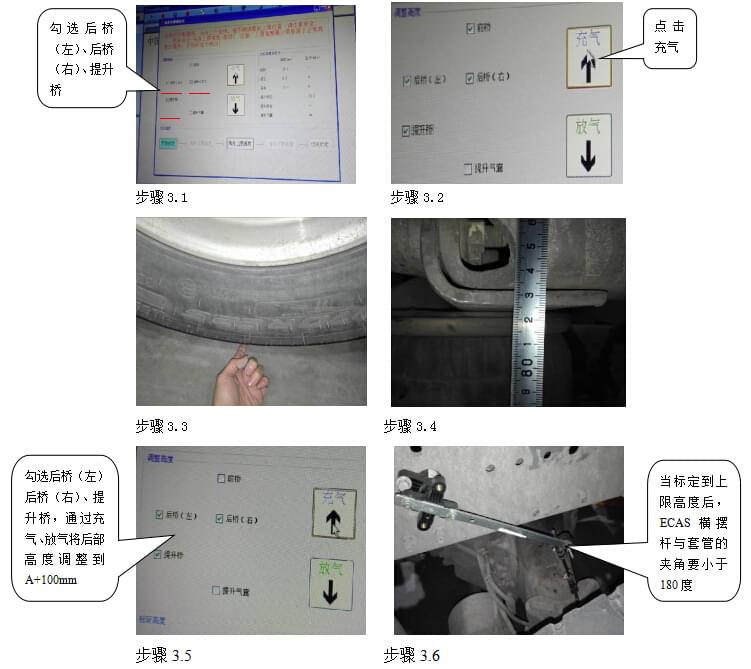

| 3.车辆上限高度调节，勾选后桥（左）、后桥（右）、提升桥，点击充气(此时车辆应处于怠速状态，以保证车辆气压为最高值)，整车底盘提升后，观察后提升桥轮胎应与地面刚刚接触，测量车架后部纵梁下翼面离地间隙约为A+100mm（约840-850mm），如存在偏差需单独勾选后桥（左）、后桥（右），通过充气、放气调节，将车架后部纵梁下翼面离地间隙进行调整至A+100mm（约840-850mm）（此时ECAS横摆杆与套管的夹角要求小于180°），点击保存上限高度，对下限高度进行调节。 |
|

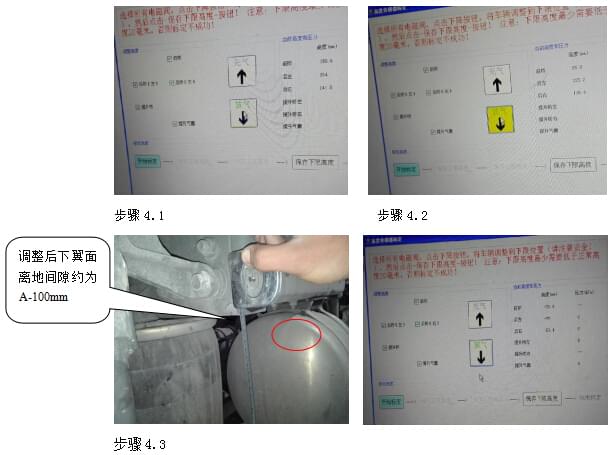

| 4.车辆下限高度调整，同时选后桥（左）、后桥（右）、提升桥、提升气囊，点击放气（此时车辆应处于怠速状态，以保证正常调整用气），将整车底盘调低，对车架后部纵梁下翼面进行测量，下翼面离地间隙约为A-100mm（约640-650mm）时不再放气调整，调整结束后点击保存下限高度。 |
 |
| 5.正常高度、上限高度、下限高度调整完毕后点击“结束标定”，文本框左上角显示本次标定成功（不单击结束标定按钮，本次标定不成功）。 |
 |

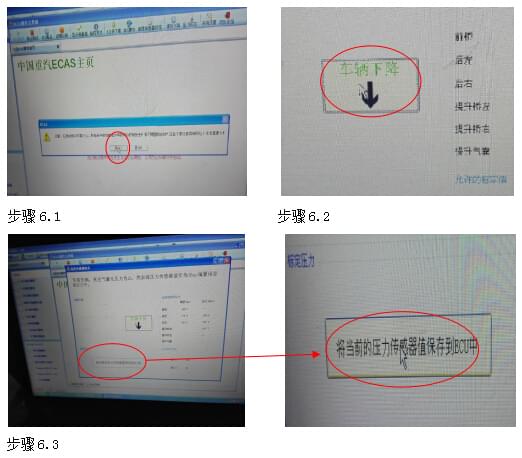

| 6.标定结束后，进入ECAST调整首页，点击压力标定，再点击是进行确认，自动进入高度传感器界面，点击车辆下降，直至气囊无压力为止，然后将传感器值作为0Bar偏置保存到ECU中，点击“将当前的压力传感器值保存到ECU中”，左上角显示本次标定成功，即完成本次标定。 |
 |

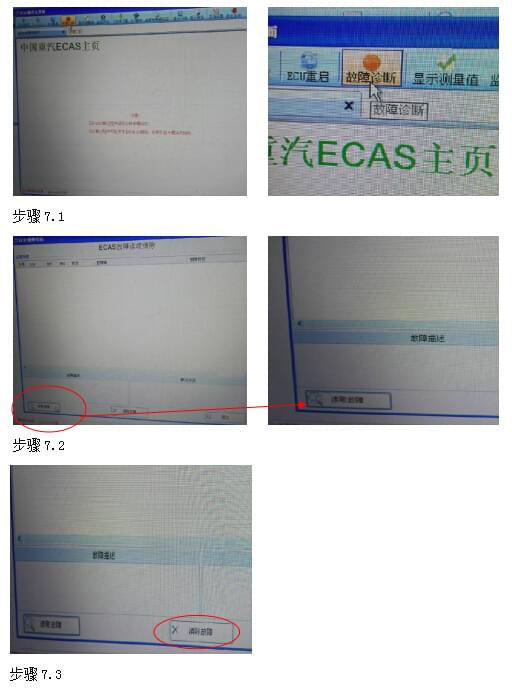

| 7.清除故障 在ECAS主界面，点击故障诊断，再点击左下角的读取故障，根据故障列表中的提示，将故障排除。故障排除后，点击ECAS故障读取清除界面左下部的清除故障，再次点击读取故障，看故障是否被排除，有无新增故障，若点击读取故障后列表中无内容本次故障清除成功，直接退出即可。 |
 |

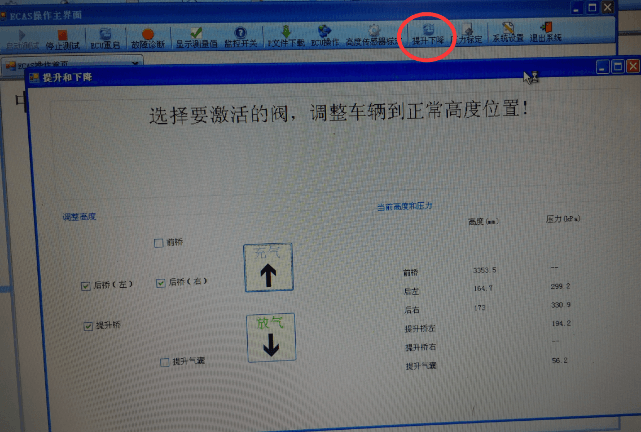

| 8.最后检查单个气囊充放气是否正常 在Ecas操作界面-提升下降，分别点选后桥（左）、后桥（右）、提升桥，进行充气、放气，检查气囊是否工作正常。 |
 |
