品 牌：田中设备

品 名：商用车诊断仪

编 码：TZ700110A

用 途：适用于柴油、天然气系统车辆检测诊断

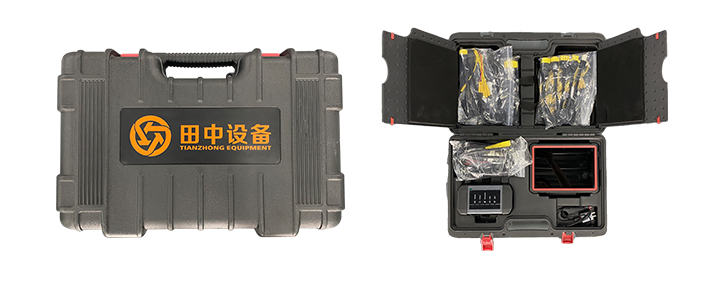

包装箱下方为设备主机，OBD接口及蓝牙盒连接线，用于连接蓝牙盒。

包装箱上方为转接插头和万能跳线插头，用于连接车辆时对插接头。

● 商用车诊断仪适用于柴油、天然气系统车辆，基于安卓7.1系统研发的高端综合诊断仪，支持部分专检；

● 支持双Wi-Fi通讯、无线编程、J2534/DoIP/CANFD协议；

● 检测车型覆盖广、诊断功能强、检测数据准；

● 支持QC3.0快充，防护等级达到IP65。

商用车诊断仪装箱清单
序号	产品部件	产品名称	数量	图片
1	主机单元	HD_III_VCI诊断盒（RMOB）,ROHS	1
2		V2.0 重卡主机，ROHS	1
3	接头	HD-DONGFENG-16/东风16PIN诊断接头，ROHS	1
4		HD-HYUNDAI-16/现代卡车16PIN诊断接头，ROHS	1
5		HD-ISUZU-20/五十铃20PIN诊断接头，ROHS	1
6		HD-ISUZU-3五十铃3PIN诊断接头，ROHS	1
7		HD-IVECO-38/依维柯38PIN诊断接头，ROHS	1
8		HD-MAN-37/曼37PIN诊断接头，ROHS	1
9		HD-OBD-16PIN诊断接头，ROHS	1
10		HD-VOLVO-8/沃尔沃8PIN诊断接头，ROHS	1
11		HD-YUCHAI-NG-4玉柴天然气4PIN诊断接头，ROHS	1
12		HD-Type II OBD-9PIN诊断接头，ROHS	1
13		HD-OBD-JUMPER-8重卡跳线8PIN诊断接头，ROHS	1
14	测试线	电控转接线1，ROHS	4
15		电控转接线2，ROHS	4
16		电控转接线3，ROHS	4
17		电控转接线4，ROHS	4
18		电控转接线5，ROHS	4
19		电控转接线6，ROHS	4
20		电控转接线7，ROHS	4
21		电控转接线8，ROHS	4
22		电控转接线9，ROHS	4
23		重卡诊断主线，ROHS	1
24		B型USB转Micro USB线，ROHS	1
25		USB A转Micro数据线，ROHS	1
26		双钳电源线，ROHS	1
27	附件	快速入门（中文），ROHS	1
28		说明书(中文），ROHS	1
29		保修卡	1
30		合格证	1
31		密码信封（机密函件）	1
32		保险丝5*20mm	4

1.田中商用车诊断app账号注册

① 开机运行平板，点击无线网络连接；

② 返回平板界面，找到诊断软件，打开诊断软件点击 新用户注册；

③ 输入正确手机号，保证能接收短信验证码；

④ 填写常用邮箱，方便找回密码使用；

⑤ 填写登录密码，验证密码。输入短信验证码；

⑥ 打勾已阅读，点击注册，界面显示注册完成。

2、 绑定诊断盒

① 连接无线网络，打开充电头插到插排上，连接诊断盒底部圆孔电源充电。电源灯亮，蓝牙灯闪烁；

② 输入公司信息，选择蓝牙连接，搜索蓝牙设备：VDI诊断盒（序列号核对诊断盒后4位）【点击是，连接该设备，输入蓝牙密码：5555，点击确定，发出六声滴滴声音蓝牙连接成功，点击绑定】；

③ 点击首页，在线升级，获取诊断资源，一键升级，按提示确认安装。

注：每周连网一次保证资源及时升级。

3、操作使用

① 使用蓝牙连接线连接蓝牙盒，蓝牙盒电源指示灯、蓝牙灯点亮即为正常；

② 点击田中商用车诊断app，具体操作步骤请扫描下方二维码观看视频介绍。

如有更多问题请详询4008602004联系客服。

1.田中设备怎么质保的？

商用车诊断仪质保12个月，质保期内出现质量问题以旧换新，具体问题请咨询在线客服。

2.收到田中设备后尺寸不合适怎处理？

请第一时间与田中设备客服联系处理，落实退货或免费更换，因田中设备图纸或加工原因产生的退换货，运货由田中设备承担。

3.收到田中设备后产品缺失怎么办？

从物流公司接收时发现包装破损或设备缺失，请第一时间联系田中设备客服与物流公司交涉处理。田中设备将在第一时间给用户安排补发；在物流公司正常签收离开后产品缺失，田中设备概不负责。

4.收到田中设备产品不好用怎么处理？

发现产品不好用请第一时间联系田中设备客服，反馈使用图片视频确认后，田中设备收到退回产品即安排退款。
