3006--重汽变速箱维修工具/HW19710T

产品说明:山东田中工贸有限公司,是福田欧曼指定工具配套商.HW19710T重汽变速箱维修工具,包含23类工具设备;设计合理,操作方便,是您快速维修重汽变速箱的好帮手.田中,致力打造中国卡车维修工具品牌.
订购热线:400-860-2004


重汽变速箱维修工具——HW19710T工具明细


序号编号名称图片

拆卸部位


1TZ300603油泵内六方扳手图片1.png 拆卸内六方固定螺栓
2TZ300604高档锥毂与同步器齿座拔出器高档锥毂与同步器齿座拔出器拆卸同步器锥毂与齿座      (配5吨拉马拉板)
3TZ300607主箱后端盖拆卸勾主箱后端盖拆卸勾配合倒档惰轮轴拔出器将后端盖和壳体分离
4TZ300608输出轴(二轴)导油管拔出器接头输出轴(二轴)导油管拔出器接头 配合倒档惰轮轴拔出器拆卸导油管
5TZ300609输出轴(二轴)后轴承32216拔出器输出轴(二轴)后轴承32216拔出器 用拔出器拆卸输出轴(二轴)后轴承(可选配5吨拉马拉板)
6TZ300610输出轴(二轴)后轴承32216安装冲筒输出轴(二轴)后轴承32216安装冲筒    用铜棒敲击冲筒装入轴承
7TZ300611输出轴(二轴)吊具输出轴(二轴)吊具   用吊具吊出及装入输出轴(二轴)
8TZ300613输入轴(一轴)轴承62BN拔出器输入轴(一轴)轴承62BN拔出器 用拔出器拆卸输入轴(一轴)轴承(可选配5吨拉马拉板)
9TZ300615主箱副轴前后轴承安装冲筒主箱副轴前后轴承安装冲筒 用铜棒敲击冲筒安装轴承
10TZ300616主箱副轴前轴承外圈拔出器主箱副轴前轴承外圈拔出器 用专用拔出器拆卸轴承外圈 (配5吨拉马)
11TZ300302副箱吊盘副箱吊盘 用副箱吊盘分离主副箱
12TZ300309行星架安装冲筒行星架安装冲筒 用冲筒安装副箱行星架分总成
13TZ300311副箱输出轴油封压盘副箱输出轴油封压盘安装输出轴油封
14TZ300317副箱输出轴轴承6218/6317拔出器副箱输出轴轴承6218/6317拔出器 配合顶丝拆卸输出轴轴承  (可选配5吨拉马拉板)
15TZ300410止动环钳止动环钳 用专用卡环钳拆卸卡环
16TZ300501凸缘拔出器凸缘拔出器 用拔出器拆卸凸缘        (配5吨拉马)
17TZ300513惰轮(倒档中间轴)拔出器惰轮(倒档中间轴)拔出器   用拔出器拆卸倒档惰轮轴
18TZ300514输入轴(一轴)轴承6213N安装冲筒输入轴(一轴)轴承6213N安装冲筒 用冲筒安装输入轴轴承
19TZ800308A六方主机省力装置六方主机省力装置    用省力扳手拆、装凸缘螺母(S=60)
20TZ800104凸缘螺母套筒(S=60MM)凸缘螺母套筒(S=60MM) 用于拆装凸缘螺母
21TZ800113输出轴(二轴)前锁紧螺母扳手(S=80MM)输出轴(二轴)前锁紧螺母扳手(S=80MM) 专用套筒扳手拆卸锁紧螺母

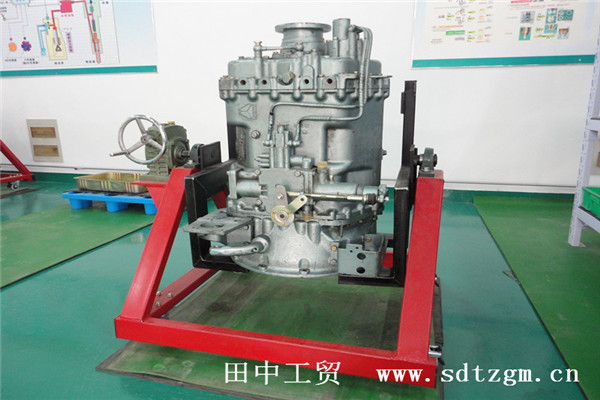

22TZ600102变速箱翻转架
3.jpg对变速箱总成进行拆装和检修
23TZ600103变速箱液压拖车
TZ600103变速箱液压拖车1 (1).jpg从整车上拆卸与装配变速箱总成

重汽变速箱维修工具——HW19710T常用工具推荐



重汽变速箱维修工具——部分合作客户

  中国重汽  重汽培训中心  重汽进出口

      中国重汽集团         重汽商用车培训中心        重汽进出口公司

  重汽海外修理厂  重汽服务站  重汽修理厂

     重汽海外维修站          重汽服务站            重汽修理厂




 重汽WT615天然气发动机维修工具立即注册即可获得重汽变速箱维修工具HW19710T买一赠一优惠券(短信代码)

*表示必填 采购:3006--重汽变速箱维修工具/HW19710T
* 联系人: 请填写您的真实姓名
公司名称: 请填写您的公司名称
联系电话:
* 手机号码: 请填写您的联系电话
电子邮件:
联系地址:
* 采购意向描述:
请填写采购的产品数量和产品描述,方便我们进行统一备货。
*验证码: 验证码
拉锤
拉锤
山东田中生产的拉锤[S399171ZF1B0],ZF12档变速箱主箱圆柱销的拆卸作用。
ZF输入轴油封安装工具
ZF输入轴油封安装工具
山东田中生产的输入轴油封安装工具[S399171ZF109],ZF12档变速箱输入轴油封安装辅助敲打作用。
二轴后轴承外圈安装工具
二轴后轴承外圈安装工具
山东田中生产的二轴后轴承外圈安装工具[S399171ZF10B],ZF12档变速箱二轴后轴承内圈定位作用。
副轴轴承外圈安装工具
副轴轴承外圈安装工具
山东田中生产的副轴轴承外圈安装工具[S399171ZF180],ZF12档变速箱副轴轴承外圈的安装作用。
