采埃孚公司

文章出处：官网网责任编辑：刘艳作者：栾澜人气：-发表时间：2014-06-04 08:49:00【大 中 小】

山东田中机械设备有限公司为采埃孚公司配套产品如下：

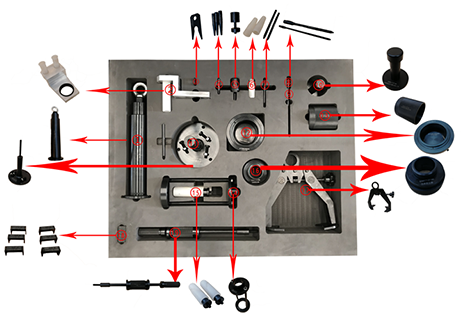

ZF12档变速器维修专用工具

ZF16档变速器维修专用工具


ZF12档变速器维修专用工具功能

ZF12档变速器维修专用工具

山东田中生产的ZF12档变速箱维修专用工具，满足ZF变速箱标准拆装要求，自2016年ZF进入中国市场开始，山东田中即在主机厂要求下开发适用于国内维修的专用变速箱拆装工具，专业化工具保证维修质量，让维修变得更加标准。


ZF12档变速器维修专用工具技术验证


广汽日野技术验证

广汽1广汽2


中国重汽技术验证

重汽2重汽3


福田戴姆勒技术验证

福田1福田3


ZF12档变速器维修专用工具明细


ZF12档变速箱维修专用工具明细表

序号

编码

名称


数量

单位

操作视频

二维码

1

S399171ZF101

行星架齿轮架拆装工具

S399171ZF101行星架齿轮架拆装工具

1

件

S399171ZF101行星架齿轮架拆装工具

2

S399171ZF102

后副箱同步器安装辅具

S399171ZF102后副箱同步器安装辅具

6

套

S399171ZF102后副箱同步器安装辅具

3

S399171ZF103

前副箱同步器导向套

S399171ZF103前副箱同步器导向套

3

套

S399171ZF103前副箱同步器导向套

4

S399171ZF104

换档杆油封环保护装置

S399171ZF104换档杆油封环保护装置

2

套

S399171ZF104换档杆油封环保护装置

5

S399171ZF105

油管油封环保护装置

S399171ZF105油管油封环保护装置

1

个

S399171ZF105油管油封环保护装置

6

S399171ZF106

油管油封环保护装置

S399171ZF106油管油封环保护装置

1

个

S399171ZF106油管油封环保护装置

7

S399171ZF107

传感器模块导向销

S399171ZF107传感器模块导向销

2

套

S399171ZF107传感器模块导向销

8

S399171ZF108

缓速器吊装设备

S399171ZF108缓速器吊装设备

1

件

S399171ZF108缓速器吊装设备

9

S399171ZF10A

二轴后轴承内圈安装冲筒

S399171ZF10A二轴后轴承内圈安装冲筒

1

个

S399171ZF10A二轴后轴承内圈安装冲筒

10

S399171ZF110

副箱前轴承内圈拔出工具

S399171ZF110副箱前轴承内圈拔出工具（滚针轴承）

1

套

S399171ZF110副箱前轴承内圈拔出工具（滚针轴承）

11

S399171ZF120

倒挡轮固定销

S399171ZF120倒挡轮固定销

2

个

S399171ZF120倒挡轮固定销

12

S399171ZF130

一轴轴承

拔出器

S399171ZF130一轴轴承拔出器

1

套

S399171ZF130一轴轴承拔出器

13

S399171ZF140

一轴提升装置及一轴轴承压入工具


1

个


14

S399171ZF150

换档滑杆

固定架


1

件


15

S399171ZF160

主轴放置支座

S399171ZF160主轴放置支座

1

个

S399171ZF160主轴放置支座

16

S399171ZF170

二轴后中心油管安装工具

S399171ZF170二轴后中心油管安装工具

1

套

S399171ZF170二轴后中心油管安装工具

17

S399171ZF180

副轴轴承外圈安装工具

S399171ZF180副轴轴承外圈安装工具

1

个

S399171ZF180副轴轴承外圈安装工具

18

S399171ZF190

轴承拔出器

S399171ZF190副轴承拔出器（ZF16档二轴前轴承通用）

1

个

S399171ZF190副轴承拔出器（ZF16档二轴前轴承通用）

19

S399171ZF1A0

装配支座

S399171ZF1A0装配支座

1

套

S399171ZF1A0装配支座

20

S399171ZF1B0

拉锤

S399171ZF1B0拉锤

1

个

S399171ZF1B0拉锤


ZF12档变速器维修专用工具使用说明

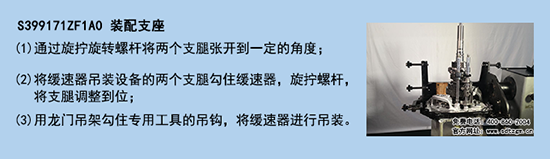

S399171ZF1A0 装配支座.png

S399171ZF1B0 拉锤.png

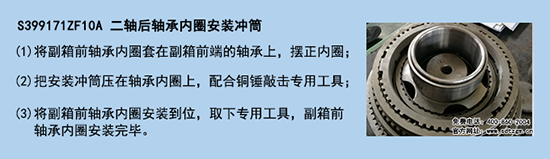

S399171ZF10A 二轴后轴承内圈安装冲筒.png

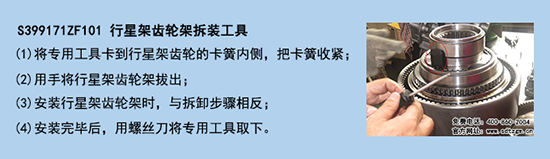

S399171ZF101 行星架齿轮架拆装工具.png

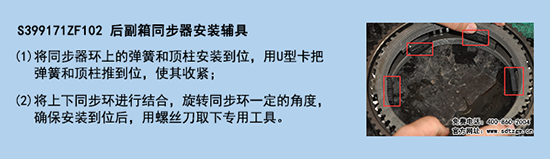

S399171ZF102 后副箱同步器安装辅具.png

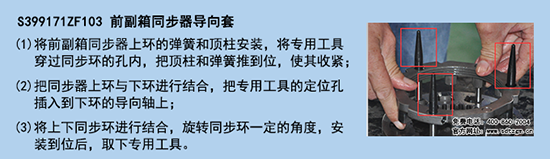

S399171ZF103 前副箱同步器导向套.png

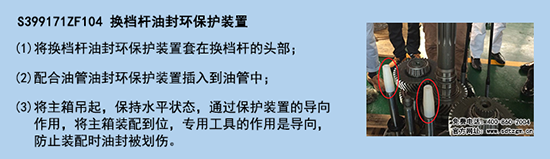

S399171ZF104 换档杆油封环保护装置.png

S399171ZF105 油管油封环保护装置.png

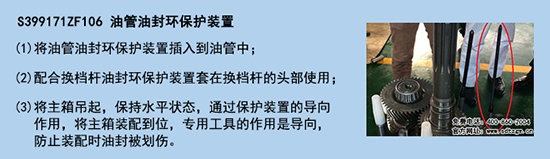

S399171ZF106 油管油封环保护装置.png

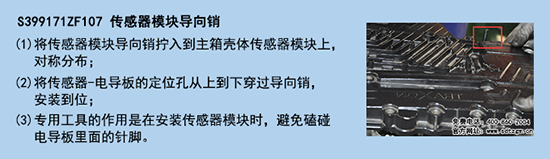

S399171ZF107 传感器模块导向销.png

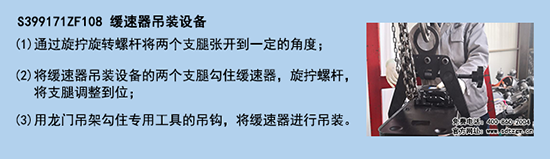

S399171ZF108 缓速器吊装设备.png

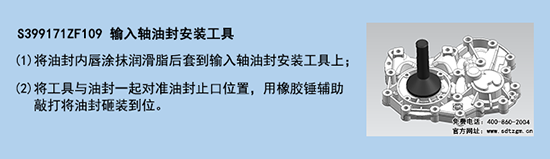

S399171ZF109 输入轴油封安装工具.png

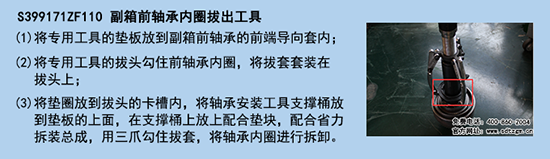

S399171ZF110 副箱前轴承内圈拔出工具.png

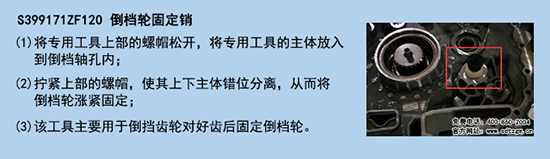

S399171ZF120 倒档轮固定销.png

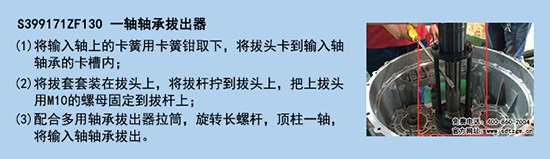

S399171ZF130 一轴轴承拔出器.png

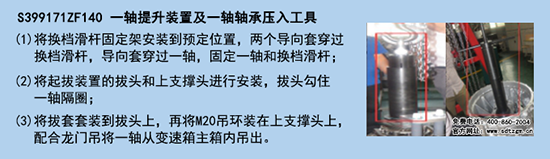

S399171ZF140 一轴提升装置及一轴轴承压入工具.png

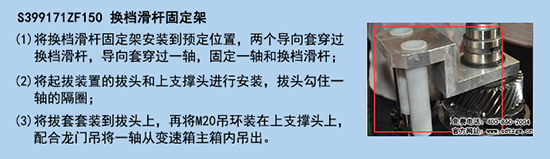

S399171ZF150 换档滑杆固定架.png

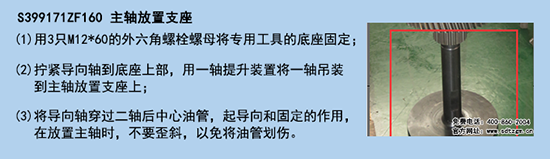

S399171ZF160 主轴放置支座.png

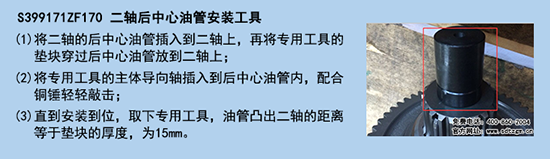

S399171ZF170 二轴后中心油管安装工具.png

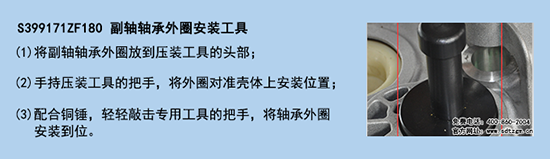

S399171ZF180 副轴轴承外圈安装工具.png


ZF16档变速器维修专用工具功能

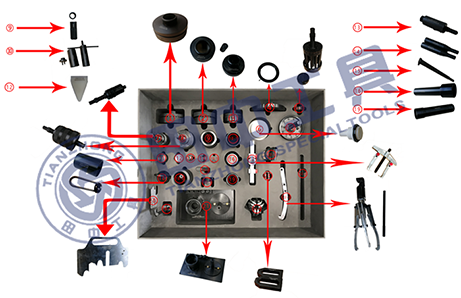

ZF16档变速器维修专用工具

山东田中生产的ZF16档变速器维修专用工具，工具箱内含26种维修专用工具，适用于ZF16档手动变速器维修拆装，维修适用车辆包括福田欧曼EST、重汽汕德卡等车型。


ZF16档变速器维修专用工具技术验证


福田戴姆勒技术验证

福田技术验证1福田技术验证3


上海采埃孚变速器有限公司技术验证

上海ZF技术验证1上海ZF技术验证2


广汽日野技术验证

广汽日野技术验证3广汽日野技术验证1


中国重汽技术验证

重汽技术验证1重汽技术验证3


ZF16档变速器维修专用工具明细


ZF16档变速器维修专用工具明细


序号

编码

名称


数量

单位

操作视频

二维码

备注

1

S399171ZF201

拨叉轴安装辅助工具

S399171ZF201拨叉轴安装辅助工具

1

件

S399171ZF201拨叉轴安装辅助工具


2

S399171ZF202

压紧压板

S399171ZF202压紧压板

2

套

S399171ZF202压紧压板

ZF12通用

3

S399171ZF203

一轴轴承拔出器拉筒

S399171ZF203一轴轴承拔出器拉筒

1

个

S399171ZF203一轴轴承拔出器拉筒


4

S399171ZF204

主轴隔套/二轴后轴承/二轴齿轮冲筒

S399171ZF204主轴隔套二轴后轴承二轴齿轮冲筒

1

套

S399171ZF204主轴隔套二轴后轴承二轴齿轮冲筒

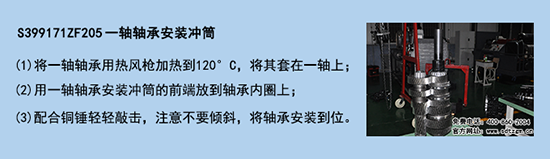

5

S399171ZF205

一轴轴承安装冲筒

S399171ZF205一轴轴承安装冲筒

1

个

S399171ZF205一轴轴承安装冲筒


6

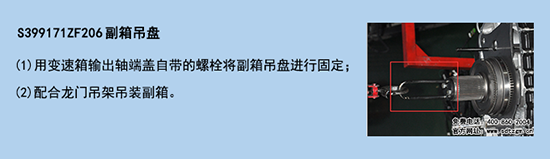

S399171ZF206

副箱吊盘

S399171ZF206副箱吊盘

1

个

S399171ZF206副箱吊盘

ZF12通用

7

S399171ZF207

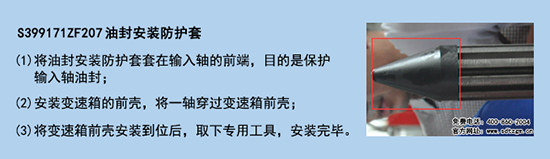

油封安装防护套

S399171ZF207油封安装防护套

1

个

S399171ZF207油封安装防护套

ZF12通用

8

S399171ZF208

副轴安装冲筒

S399171ZF208副轴安装冲筒

1

个

S399171ZF208副轴安装冲筒

ZF12通用

9

S399171ZF209

中壳安装辅助工具

S399171ZF209中壳安装辅助工具

2

套

S399171ZF209中壳安装辅助工具

ZF12通用

10

S399171ZF2A0

多用轴承拔出器拉筒

S399171ZF2A0多用轴承拔出器拉筒

1

个

S399171ZF2A0多用轴承拔出器拉筒

ZF12通用

11

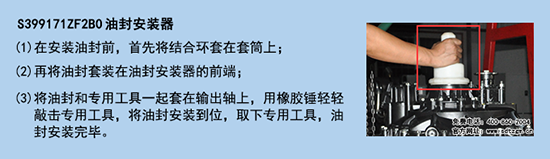

S399171ZF2B0

油封安装器

S399171ZF2B0油封安装器

1

个

S399171ZF2B0油封安装器

ZF12通用

12

S399171ZF2C0

定位销拆卸器

S399171ZF2C0定位销拆卸器

1

个

S399171ZF2C0定位销拆卸器

ZF12通用

13

S399171ZF2D0

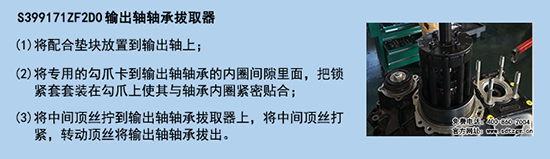

输出轴轴承拔取器

S399171ZF2D0输出轴轴承拔取器

1

件

S399171ZF2D0输出轴轴承拔取器

ZF12通用

14

S399171ZF2E0

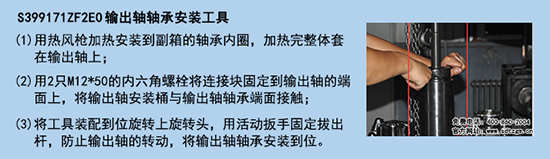

输出轴轴承安装工具

S399171ZF2E0输出轴轴承安装工具

1

套

S399171ZF2E0输出轴轴承安装工具

ZF12通用

15

S399171ZF2F0

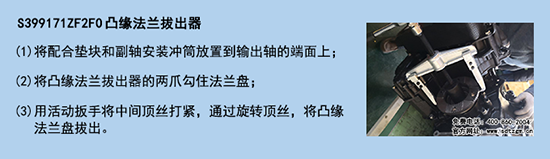

凸缘法兰拔出器

S399171ZF2F0凸缘法兰拔出器

1

套

S399171ZF2F0凸缘法兰拔出器

ZF12通用

16

S399171ZF2G0

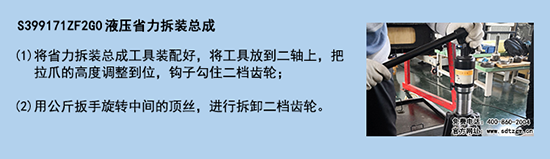

液压省力拆装总成

S399171ZF2G0液压省力拆装总成

1

套

S399171ZF2G0液压省力拆装总成

ZF12通用

17

S399171ZF220

高低档拨叉轴固定工具

S399171ZF220高低档拨叉轴固定工具

1

个

S399171ZF220高低档拨叉轴固定工具


18

S399171ZF230

主轴齿轮座拔出器（配套M6*20螺栓1只）

S399171ZF230主轴齿轮座拔出器

1

件

S399171ZF230主轴齿轮座拔出器


19

S399171ZF240

主副轴安装工装/二轴支撑工装 （配套M8*20法兰螺栓两只）

S399171ZF240主副轴安装工装二轴支撑工装

1

件

S399171ZF240主副轴安装工装二轴支撑工装


20

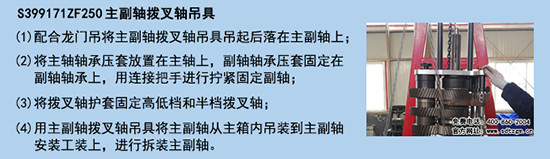

S399171ZF250

主副轴拨叉轴吊具

S399171ZF250主副轴拨叉轴吊具

1

件

S399171ZF250主副轴拨叉轴吊具


21

S399171ZF260

副轴前后轴承拔出器

S399171ZF260副轴前后轴承拔出器

1

个

S399171ZF260副轴前后轴承拔出器


22

S399171ZF270

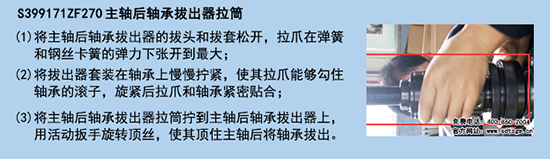

主轴后轴承拔出器拉筒

S399171ZF270主轴后轴承拔出器拉筒

1

个

S399171ZF270主轴后轴承拔出器拉筒


23

S399171ZF280

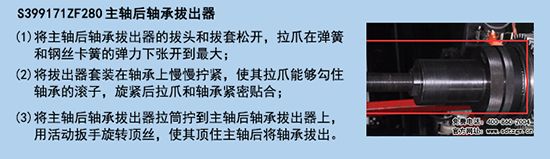

主轴后轴承拔出器

S399171ZF280主轴后轴承拔出器

1

套

S399171ZF280主轴后轴承拔出器


24

S399171ZF290

一轴轴承拔出器

S399171ZF290一轴轴承拔出器

1

套

S399171ZF290一轴轴承拔出器


25

S399171ZF20A

输入轴油封安装工具

S399171ZF20A输入轴油封安装工具

1

个

S399171ZF20A输入轴油封安装工具


26

S399171ZF20B

油封安装定位导向销

S399171ZF20B油封安装定位导向销

2

套

S399171ZF20B油封安装定位导向销

ZF12通用


ZF16档变速器维修专用工具使用说明

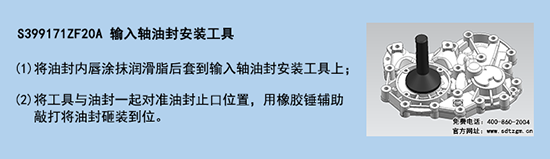

S399171ZF20A 输入轴油封安装工具.png

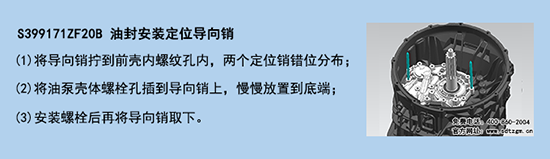

S399171ZF20B 油封安装定位导向销.png

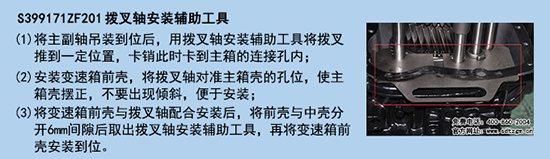

S399171ZF201 拨叉轴安装辅助工具.png

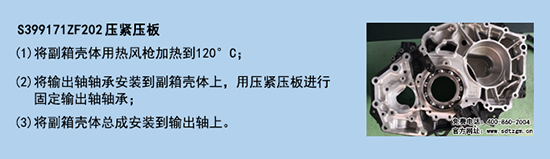

S399171ZF202 压紧压板.png

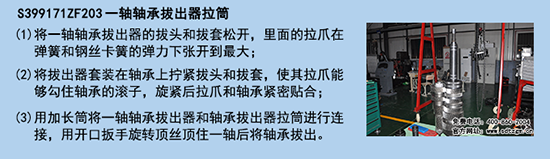

S399171ZF203 一轴轴承拔出器拉筒.png

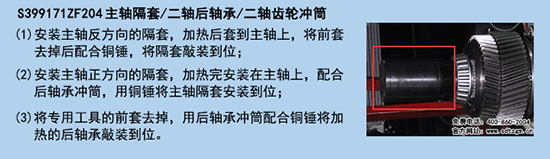

S399171ZF204 主轴隔套二轴后轴承二轴齿轮冲筒.png

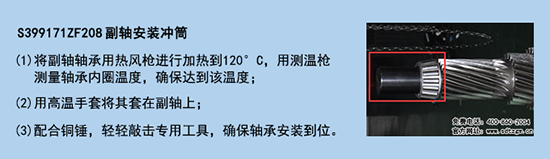

S399171ZF208 副轴安装冲筒.png



S399171ZF230 主轴齿轮座拔出器.png

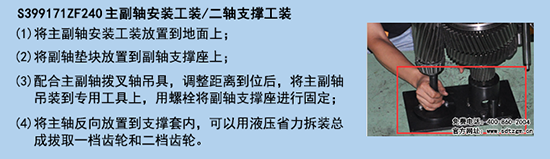

S399171ZF240 主副轴安装工装二轴支撑工装.png

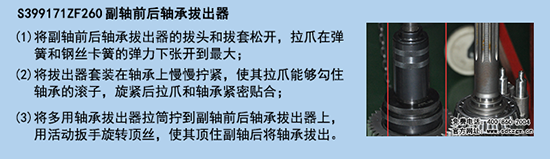

S399171ZF260 副轴前后轴承拔出器..png




ZF变速器维修专用工具售后服务


1.田中工具怎么质保的？

ZF变速器维修专用工具质保12个月，质保期内出现质量问题以旧换新，具体问题请咨询在线客服。

2.收到田中工具后尺寸不合适怎处理？

请第一时间与田中工具客服联系处理，落实退货或免费更换，因田中工具图纸或加工原因产生的退换货，运货由田中工具承担。

3.收到田中工具后产品缺失怎么办？

从物流公司接收时发现包装破损或工具缺失，请第一时间联系田中工具客服与物流公司交涉处理。田中工具将在第一时间给用户安排补发；在物流公司正常签收离开后产品缺失，田中工具概不负责。

4.收到田中工具产品不好用怎么处理？

发现产品不好用请第一时间联系田中工具客服，反馈使用图片视频确认后，田中工具收到退回产品即安排退款。




山东田中机械设备有限公司成立于2003年，注册资金1000万元整。公司位于山东省济南市，是一家服务商用车后市场，定制开发商用车维修专用工具设备、移动维修/养护服务车、商用车维修教学教具的研发商、生产商。

自成立十七年来，田中先后跟进商用车主机厂家合作开发出各品牌系列发动机、变速箱、车桥等维修专用工具、车辆维修检测设备及各用途的教学教具，主导编著了系列《重卡维修手册》。田中旗下拥有田中设备、田中工具、卡车维学院等维修服务品牌。
