对直流电源的测量,这是卡车维修电路中万用表的使用功能之一

文章出处:田中卡车维修工具网责任编辑:客服01作者:客服01L人气:-发表时间:2018-07-18 18:04:00【

  卡车维修电路时,离不开最基本的测量工具:万用表。今天,我们重点阐述一下,万用表在卡车维修电路时对直流电源测量的使用。

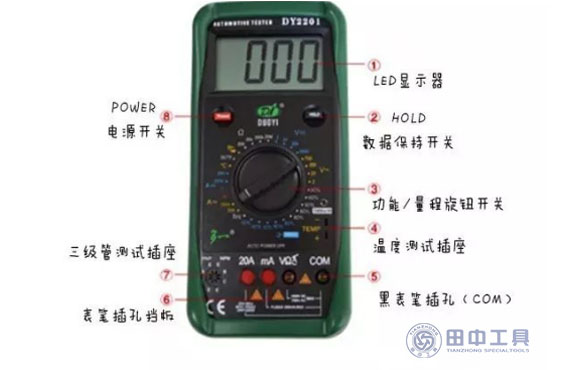

山东田中卡车维修万用表

山东田中卡车维修万用表

卡车维修中年对直流电源的测量包含:对直流电压的测量、对电阻和通断的测量、对直流电流的测量:

  一、测量直流电压(--- V)

1、选择合适的电压档。车辆系统电压24伏,传感器电压一般为5伏,数据线电压5伏,CAN线电压3伏,车速传感器电压9伏。

2、万用表并联到电路中测量。

3、万用表正表笔接用电器或线路的一端,负表笔接搭铁。

4、被测线路通电

注意:不能将万用表的红黑表笔直接相连。



山东田中卡车维修万用表测量直流电压图

山东田中卡车维修万用表测量直流电压图

  二、测量电阻(Ω)和通断

1、选择合适的量程,如果不知道阻值,建议先取万用表的中间值,如20KΩ,然后再根据读出的值选择接近的档位,以使读数更准确。

2、断开电路的电源。测量电阻时一定要在断电的情况下测量。

3、将被测部件从电路中断开(否则可能测量的是整个相关线路的电阻)。

4、测量时手不要接触表笔尖和被测部件的接点,因为人体也是一个电阻,和测量部件接触后会影响测量。

5、测量通断时电阻应为0,蜂鸣器鸣响。

测量电阻和通断时,可以通过触碰红黑表笔检查万用表的状态。

测量电阻时,如果万用表显示“∞”(无穷)或者“0.L”,则可能表明所选择的阻值范围过小,选择更大的阻值档位再次测量。如果所有档位均显示无穷,那么则表示断路,或者绝缘。

山东田中卡车维修万用表测量电阻(Ω)和通断图

山东田中卡车维修万用表测量电阻(Ω)

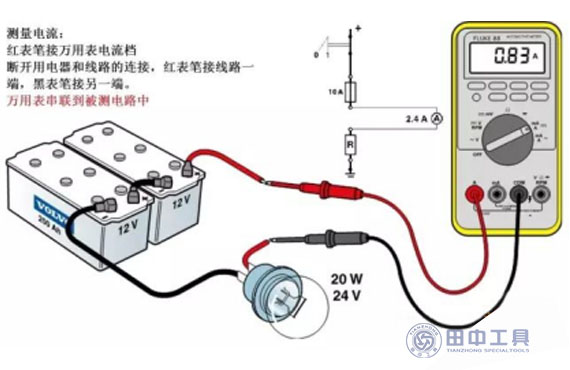

  三、测量直流电流和通断图(--- A)

1、选择正确的量程,和红色表笔的位置。

2、断开被测部件与线路的连接,将万用表串联到断开的线路上,使工作时电流流过万用表。

3、被测线路通电。

山东田中卡车维修万用表测量直流电流(--- A)图

山东田中卡车维修万用表测量直流电流(--- A)图

  卡车维修测量电流时一定不能将万用表的红黑表笔直接相连,这样相当于将万用表内部短路,会烧坏万用表内置保险,甚至损坏万用表,也不能和测量电压时一样并联使用万用表。更多卡车维修中的实用小知识,请关注卡车维学院400-860-2004。


                     ——责任编辑田中工具客服01L
