产品概述：

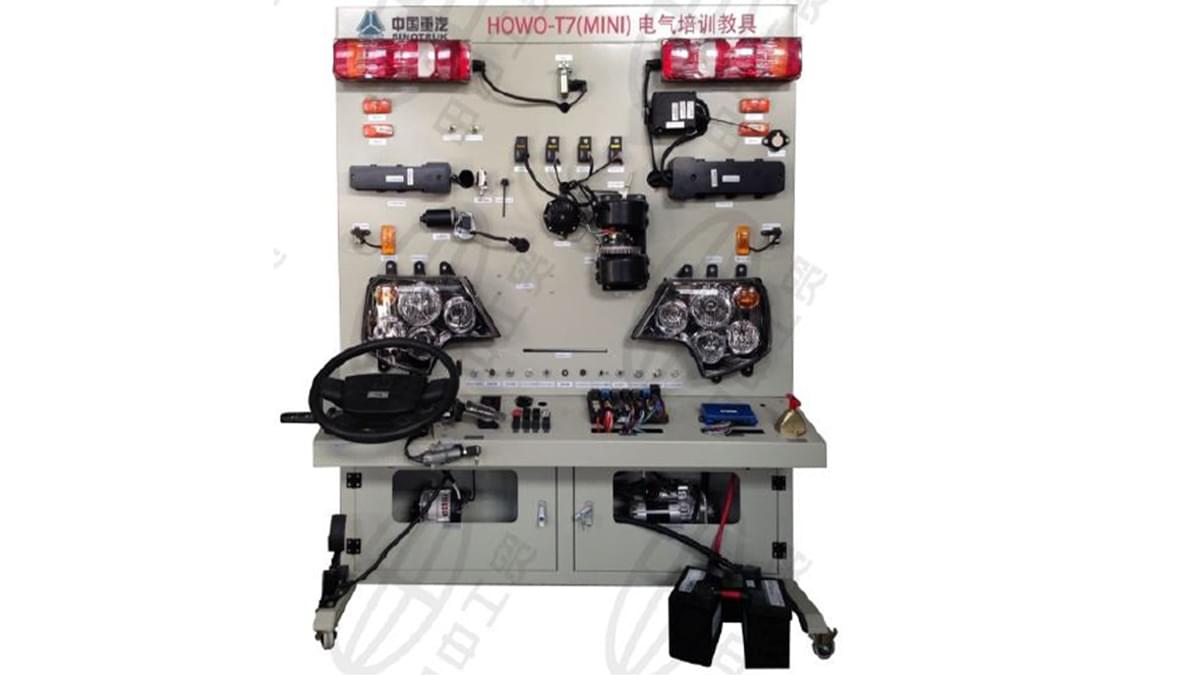

将卡车主要电器元件按照原车位置通过原车线束布置在完整的展台上，外接电瓶，能进行电气系统各功能的演示及故障设置，起到电气系统观摩教学作用。


产品规格：

外形尺寸：长1700*宽900*高2200（mm）     整机重量：170KG

电气系统展示功能：

电气系统主要部件（灯光总成、仪表总成、左右组合开关总成、翘板开关总成、暖风机、雨刮器、ECU控制器、CBCU控制器及中央控制单元、各种传感器、翘板开关）在整车相对位置及全车电气系统的有序连接，使学员对卡车电气系统一目了然。


电气系统操作功能：


⑴电瓶：外接24V电瓶（自备），为整个教具提供电源。


⑵钥匙开关：打开电瓶开关，打开钥匙开关，全车电路接通（仪表盘及空调控制器有液晶显示，钥匙开关打到启动挡可听到起动机运行等）。


⑶组合开关：可以控制远近光照明、转向信号灯点亮、雨刷电机间歇运行及快慢档。


⑷空调控制器：通过调节控制器各种按钮可以调节风速、风向及1号转向器、2号转向器、3号转向器、4号转向器动作等；风机在有转速信号和电压高于27V时，进行运行。


⑸组合仪表：与CBCU通过CAN线连接，通过组合仪表可以显示燃油读数（手动操作燃油传感器）、驾驶室翻转到位开关、轮差开关、挂车负载检测开关、发动机诊断开关等的工作状态。


⑹各种翘班开关：灯光开关、轴差开关、轮差开关、MCS旋钮、辅助远光灯翘板开关、危机报警开关、喇叭开关（操作按钮置于方向盘上）、挂车负载检测开关、发动机诊断开 关：操作以上开关，可以实现相应的工作状态。


⑺电气接线盒总成和CBCU中央控制单元：外置展柜桌面，便于教学使用（万能表检测及故障设置）。


⑻诊断接口：通过诊断接口与重汽多合一诊断设备连接，可以设置读取故障码配合教学（诊断接口置于内部）。


⑼ECU：又称行车电脑，外置展柜桌面，便于教学使用，是汽车专用微机控制器，由大规模集成电路组成。


⑽灯光旋钮：小灯、 大灯、 前雾灯、 后雾灯操作开关。


⑾制动开关：在制动气压开关和制动踏板同时动作时，制动灯变亮。

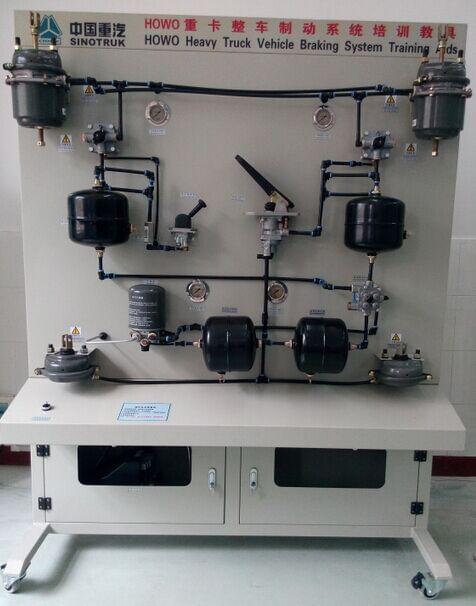

卡车制动系统培训教学展具
