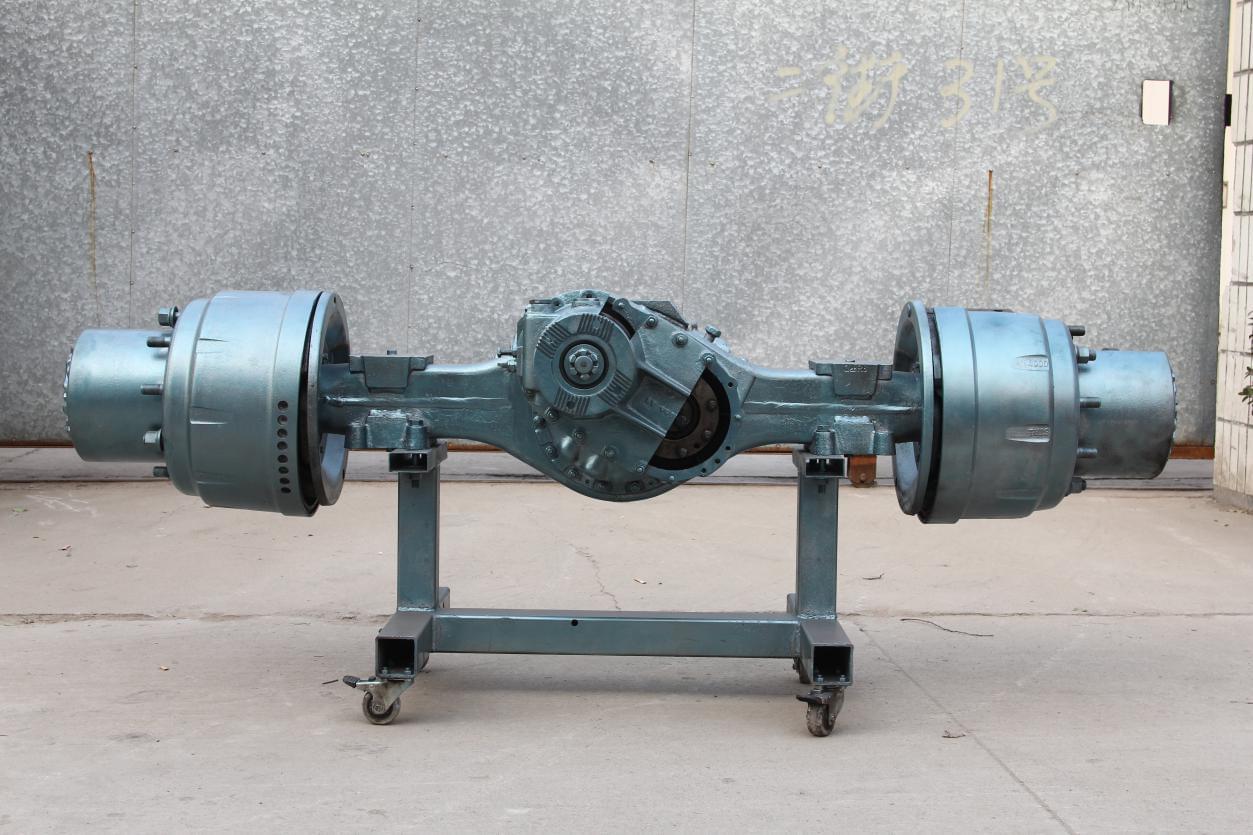

产品概述：本展体可使学员了解斯太尔中桥的基本结构和工作原理。可以通过实物认识后桥的组成件及工作原理。


产品规格：外形尺寸：2300*900*900(mm)   整体重量：520KG左右

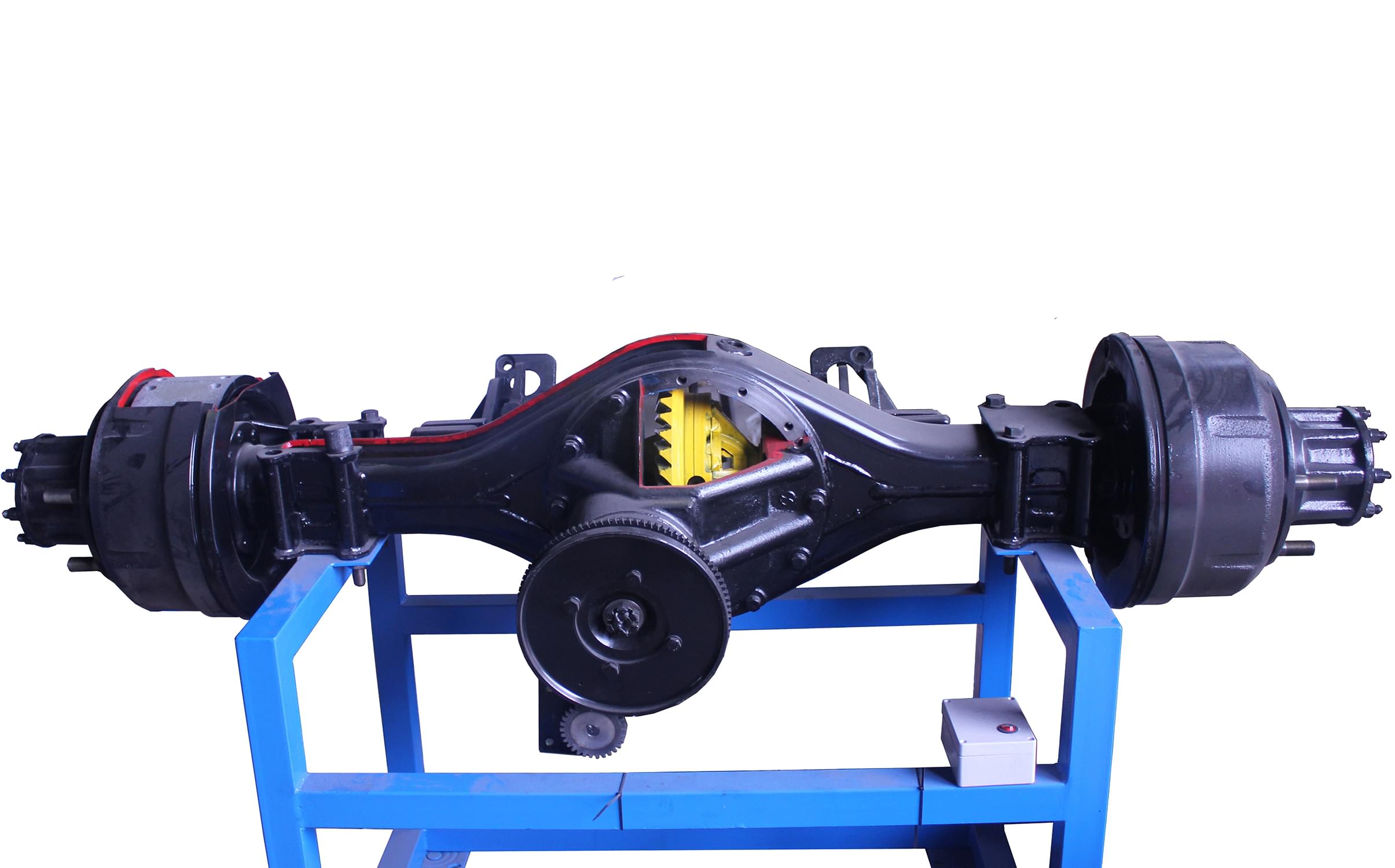

产品功能：以斯太尔中桥为基础，采用原厂车桥进行机械切剖，充分展现车桥的内外结构（主减速器部分、轮边减速机构部分、差速器总成部分）及工作原理。

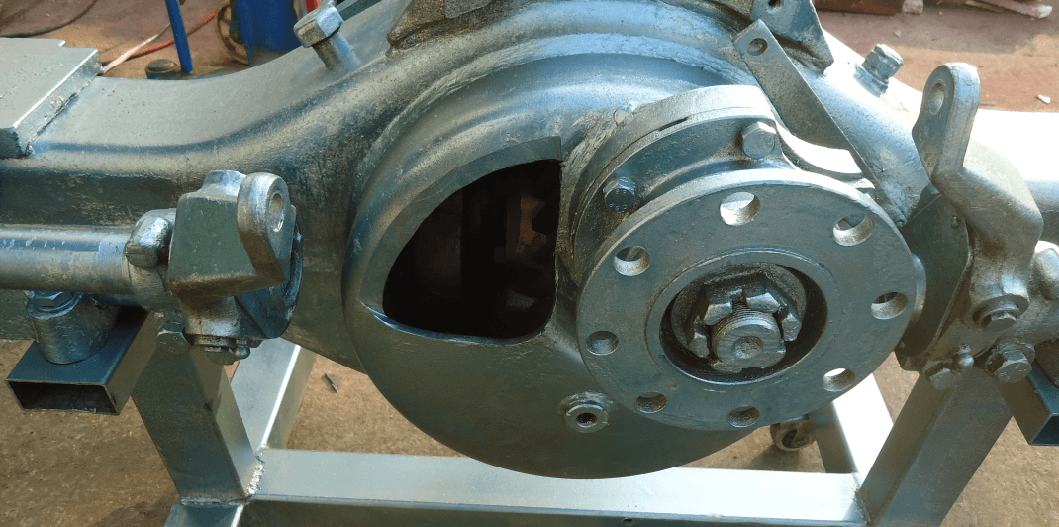

     剖面部位：中桥中断（中桥）          主减速装置和轮边（后桥）


1.斯太尔中桥是由主减速器、差速器、半轴、轮边减速器和驱动桥壳等。


2.变速箱转矩通过主减速器、差速器、半轴、轮边减速器等传到驱动车轮，实现降速、增大转矩。


3.主减速器圆锥齿轮副改变转矩的传递方向，提高了扭矩；

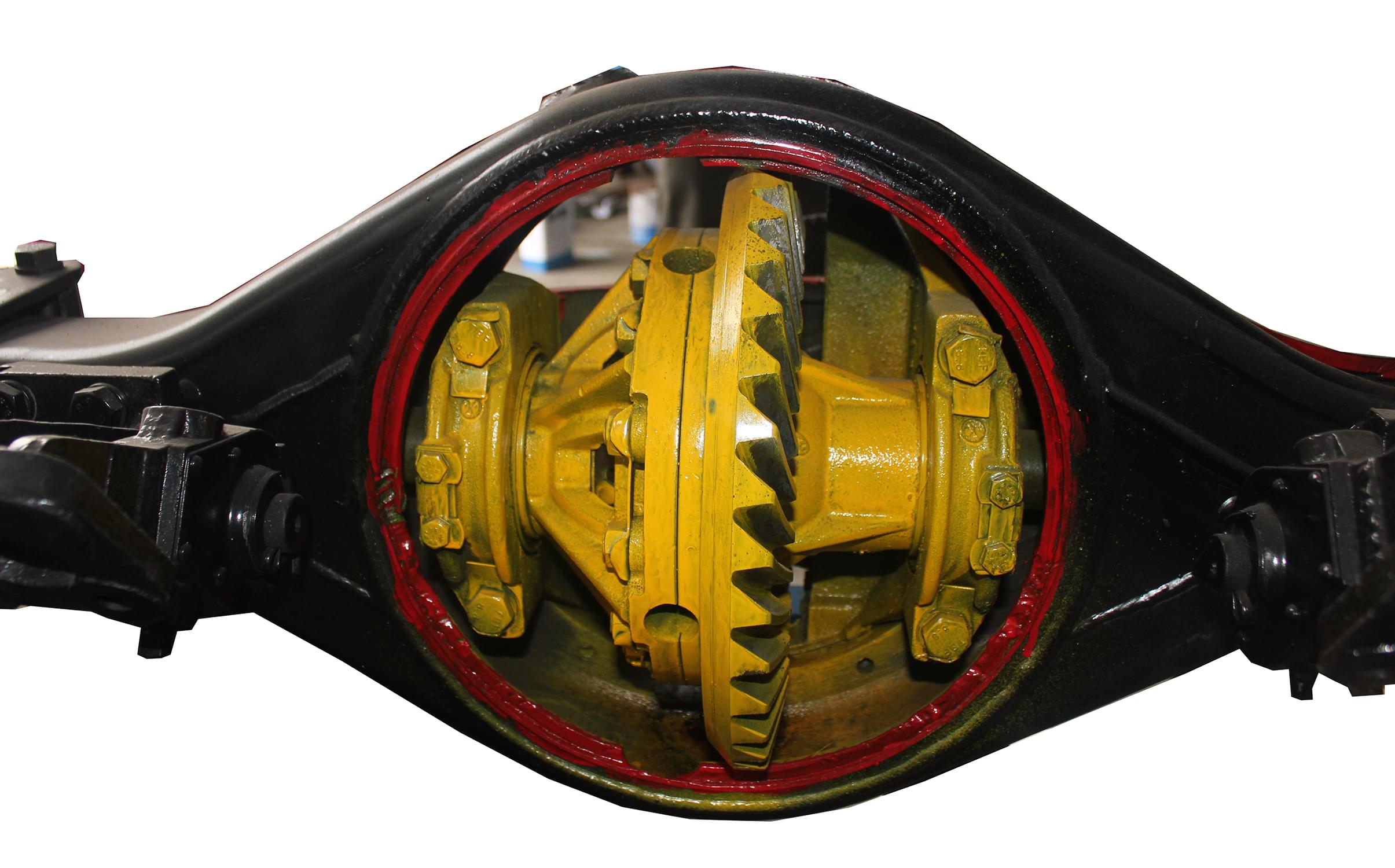

4.通过轮间差速器实现两侧车轮差速作用；


5.通过轴间差速器将中桥转矩传给后桥，同时实现中后桥差速作用；

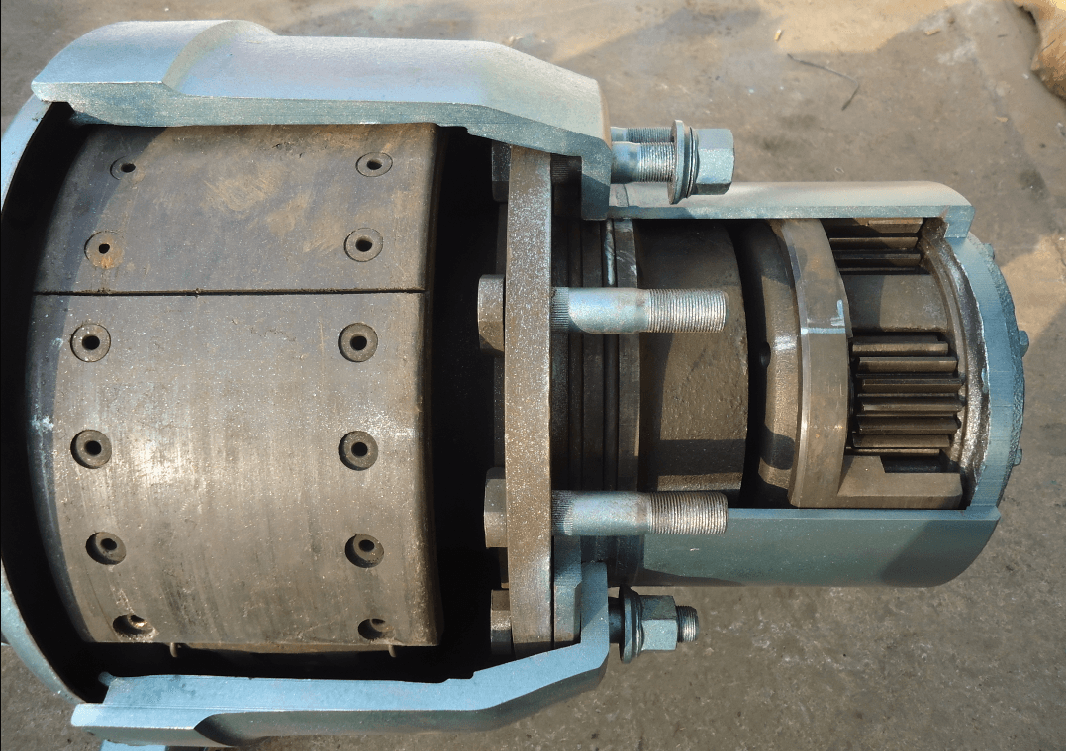

6.轮边减速器实现再次降速，提高了扭矩的作用。

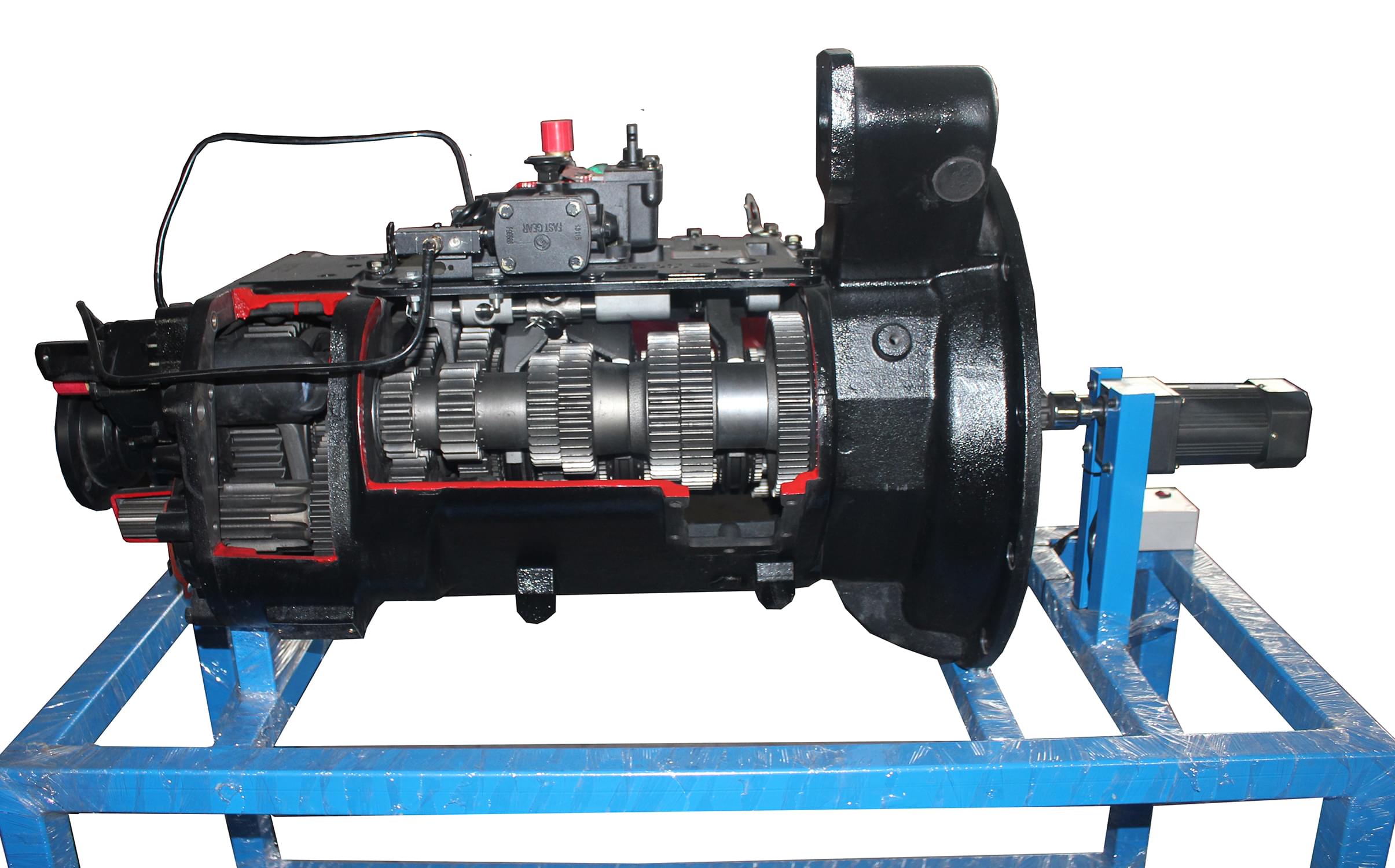

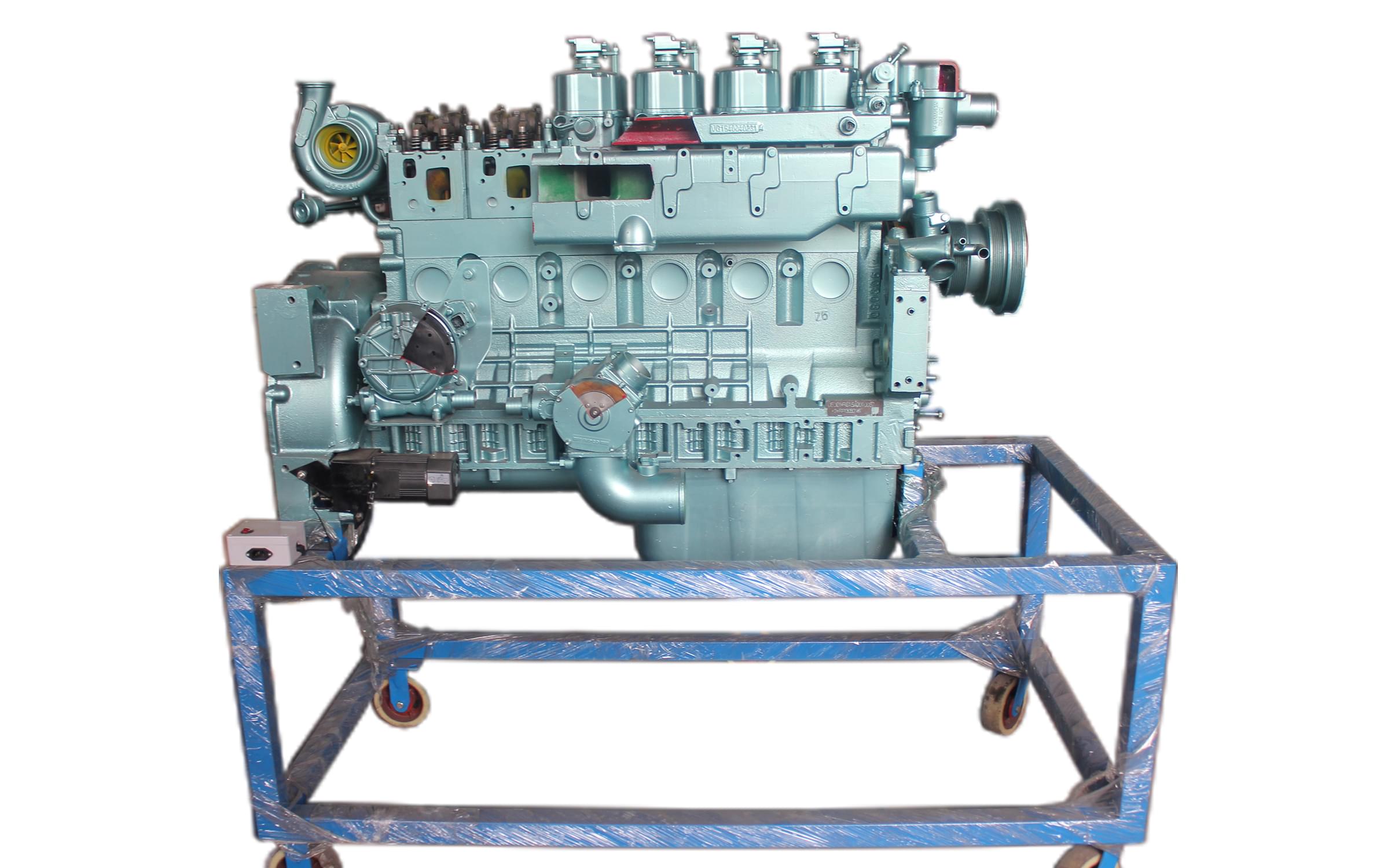

       卡车发动机剖面教具                  卡车变速箱剖面教具
