制动阀检测台
| 制动阀检测台介绍 | ||
|---|---|---|
本试验台主要用于各种气制动车辆刹车系统中的空压机、总阀、分泵、快放阀、四回路阀、继动阀、差动阀、电磁阀等气路元件的性能检测，对总阀可进行双腔或三腔检测。可作为汽车维修中的试验设备，特别是各种客车、载重车辆及其他气刹方式车辆的维修及检测。可选配工控触摸屏控制系统，可对测试过程进行触摸式控制、程序化运行，即时显示测试数据。内设软键盘，可对被测制动部件进行编号、储存、留档，以备查询，并可打印检测结果和数据。 检测项目： 1、空压机：在额定的转速下运转，达到规定压力值所需要的时间。 2、总阀：主罐经总阀向气室充气所用的时间（进、过气时间），及气密性检测。 3、分泵：主罐向气室充气达到设定压力值后经延后保压。 4、快放阀：检测快放阀的气密性及快排性能。 5、四回路阀：检测气密性、各腔开启压力和顺序。 6、继动阀：检测继动阀的通断及气密性能。 7、差动阀：检测差动阀的通断、气密性。 8、检测汽车制动系统中的电磁阀的性能。 | ||
| ||
| 制动阀检测台技术参数说明 | ||
1、工作电源：AC 380V 50HZ（三相五线） 2、电机功率：11KW变频器功率：11KW 3、变频调速范围：空载0-5000r/min负载0-2000r/min（变频调速） 4、主气罐容积：20L*2 5、气泵附属罐：15L 6、外接气源要求：1Mpa 7、过气时间：0—99.999S 8、润滑油泵额定压力：0-1.0Mpa（连续可调） 9、带有过载保护功能，相序、缺、短路保护功能。 | ||
制动阀检测台使用说明 | ||
制动系统气路故障及阀件检测器

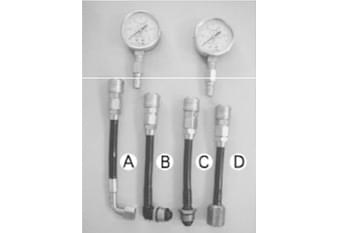

检测线A：快插接头M16×1.5mm 检测线B：配 M22 × 1.5mm VOS 直接头，快插接头 检测线C：配M22×1.5mmVOS直角弯接头，快插接头 检测线D：配M16×1.5mm内螺纹接头，快插接头 |
| |

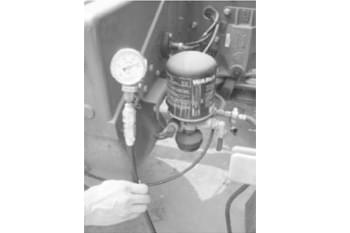

| 气源气压检测 （1）连接检测管线A活接头和干燥器检测接 头并拧紧。 （2）启动发动机为气路充气。 （3）观察气压表指示到0.8Mpa 时，干燥器 是否排气，回路气压不再升高。 | |

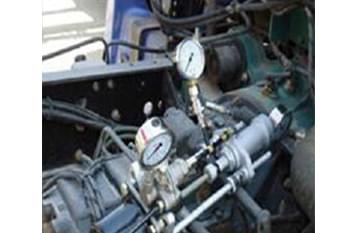

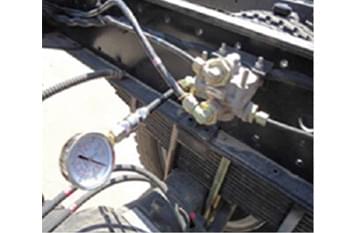

制动阀检测台细节图片 | |
|---|---|
阀类检测工具 |
离合器助力泵检测装置 |
